ОТЕЧЕСТВЕННЫЕ БРОНИРОВАННЫЕ МАШИНЫ 1945–1965 ГГ. (XXVI)

М.В. Павлов, кандидат технических наук, старший научный сотрудник. И.В. Павлов, ведущий конструктор
«Техника и вооружение. Вчера, сегодня, завтра...» №09, 2010 г.
Материал предоставлен авторами и публикуется с разрешения редакции журнала

<<< См. предыдущий материал



Скачать публикацию «ОТЕЧЕСТВЕННЫЕ БРОНИРОВАННЫЕ МАШИНЫ 1945–1965 ГГ. (XXVI)» в формате PDF

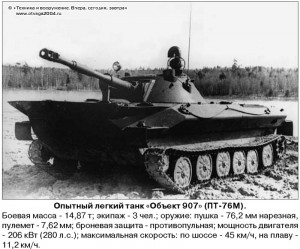

Танк «Объект 907» (ПТ-76М) был разработан ОКБ СТЗ под руководством С.А. Федорова на базе танка «Объект 740Б» (ПТ-76Б) в первой половине 1959 г. Ведущим конструктором машины являлся Ю.М. Сорокин. В августе того же года на СТЗ совместно с заводом №264 (Сталинградская судоверфь) изготовили один опытный образец машины, который в 1960 г. не выдержал испытаний на НИИБТ полигоне из-за низких водоходных качеств. На вооружение танк не принимался и в серийном производстве не состоял.

Танк «Объект 907» отличался от базовой машины более рациональной с точки зрения бронестойкости формой корпуса и увеличенным до 14,85 м3 водоизмещением. Он был оснащен системами ПАЗ и ППО (усовершенствованной), а для ведения боевых действий ночью – инфракрасными приборами наблюдения и стрельбы. Кроме того, в МТО танка устанавливался форсированный дизель В-6М мощностью 206 кВт (280 л.с.), в топливной системе которого ввели дополнительный топливный бак, увеличив ее общую емкость до 500 л, что позволило несколько повысить запас хода танка (до 400 км). За счет некоторого увеличения силы тяги на швартовых (на 2,5-3,9 кН = 250-400 кгс) до 11,2 км/ч возросла скорость машины на плаву.

В связи с установкой системы ПАЗ для подачи наружного воздуха в двигатель, минуя внутренний объем танка, использовался индивидуальный воздухоприток, люк забора которого располагался в левом заднем углу крыши боевого отделения. Создание избыточного давления в обитаемых отделениях танка осуществлялось с помощью нагнетателя с устройством выброса отсепарированной пыли, монтировавшегося на подбашенном листе корпуса в правом верхнем углу боевого отделения. В результате внесенных изменений боевая масса машины составила 14,87 т. Впоследствии данную конструкцию системы ПАЗ внедрили в серийное производство для танка ПТ-76Б.

Основным оружием танка являлась стабилизированная в двух плоскостях 76,2-мм нарезная пушка Д-56ТС, с которой был спарен 7,62-мм пулемет СГМТ. При стрельбе из пушки и спаренного пулемета прямой наводкой днем использовался телескопический прицел ТШК-66, ночью – ночной прицел ТПН-1 с инфракрасным прожектором Л-2А. Углы стабилизированной вертикальной наводки спаренной установки составляли от -5 до +20°.

Размещение узлов и агрегатов стабилизатора СТП-2П «Заря» с зависимой линией прицеливания было выполнено по аналогии станком ПТ-76Б обр. 1959 г. Боекомплект пушки и спаренного пулемета также не изменился.

Броневая защита – противопульная. За счет использования гнутых верхи их бортовых листов, «корабельной» формы носа с установкой передних бортовых листов под большим (30°) углом к продольной оси машины бронестойкость корпуса несколько возросла.

Форма и броневая защита башни соответствовали башне серийного танка ПТ-76. В правой части крышки люка над рабочим местом командира размещалась поворотная командирская башенка, в которой вместо центрального смотрового прибора ТПКУ устанавливался комбинированный (дневной – ночной) прибор наблюдения командира ТКН-2 и осветитель ОУ-3 со съемным инфракрасным фильтром. В кормовой части башни для эксплуатации танка в морских условиях над вентилятором башни крепился специальный фланец под установку воздухозаборной трубы.

Несмотря на более рациональную форму броневого корпуса, в процессе испытаний танк показал неудовлетворительную динамическую остойчивость на плаву. При достижении максимальной скорости движения на плаву с поднятым двухсекционным волноотра-жательным щитком носовая часть машины уходила под воду.







Танк «Объект М906», выпущенный в I квартале 1961 г. на ВгТЗ в одном опытном образце, предназначался для проведения ходовых испытаний по специальной программе для проверки конструкции корпуса машины, изготовленного из броневых алюминиевых сплавов, с последующей реализацией проверенных технических и конструктивных решений на опытном танке «Объект 906». Он успешно прошел испытания во II квартале 1961 г.

Компоновка танка «Объект М906» была выполнена по классической схеме с кормовым расположением МТО. В передней части корпуса находилось отделение управления, в средней – боевое, в котором размещались рабочие места командира танка, одновременно выполнявшего функции наводчика, и заряжающего. Для центрального смотрового прибора механика-водителя использовалась система гидропневматической очистки, по конструкции аналогичная системе, стоявшей на серийных танках Т-55 и испытанной на ПТ-76Б.

Броневая защита танка – противопульная. Сварной корпус машины изготавливался из броневых алюминиевых сплавов Д-20 (для броневых листовых деталей) и АЛ-19 (для литых деталей) и по своей форме практически повторял стальной корпус танка ПТ-76Б, за исключением наличия ступенчатой крыши (в районе МТО). Используемые броневые алюминиевые сплавы обладали лучшей стойкостью против коррозии в морской воде, чем сталь. Кроме того, за счет их использования масса корпуса оказалась на 1800 кг меньше массы корпуса серийного ПТ-76Б.

Носовая часть корпуса состояла из трех листов: верхнего толщиной 20 мм, располагавшего под углом 80° от вертикали, среднего толщиной 30 мм под углом 55° и нижнего – 20 мм под углом 70°. Вертикальные бортовые листы корпуса имели следующие толщины: передний (по углом к продольной оси танка 10°) и средний – 30 мм, кормовой – 20 мм (под углом к продольной оси танка 45°), нижний борт – 25 мм. Кормовая часть корпуса состояла из верхнего вертикального листа (20 мм) и нижнего листа (12 мм), располагавшегося под углом 40° от вертикали. Крыша корпуса имела толщину 12 мм. Лобовая броня корпуса обеспечивала защиту от пуль Б-32 калибра 14,5 мм с дальности стрельбы свыше 100 м, верхняя и нижняя бортовая броня – от пуль Б-32 калибра 7,62 мм с дальности стрельбы 350 и 440 м соответственно.

Для обеспечения необходимой жесткости днище корпуса в районе боевого отделения и отделения управления толщиной 8 мм было выполнено с продольными зигами. В районе МТО днище корпуса имело толщину 10 мм. Литые кронштейны узлов подвески и приемные патрубки водометов приваривались к днищу по периметру, обеспечивая дополнительную жесткость. Подбашенный лист в районе установки опоры башни через пиллерсы опирался на балки днища и подкрылки.

В корпусе имелось три пояса жесткости: передний, моторный и трансмиссионный. По днищу и крыше корпуса проходили поперечные балки, выполненные из прессованных профилей (в конструкции корпуса широко использовались прессованные профили, которые полностью заменили штампованные детали). Детали, работавшие в условиях высоких нагрузок, изготавливались из стали. В целях предохранения поверхностей подкрылков корпуса от ударов гусениц, а также их износа (истирания) устанавливались стальные накладки.

Снаружи корпуса монтировались надгусеничные полки из алюминиевого сплава Д-20 и волноотражательный щиток. Конструкция волноотражательного щитка, механизма его подъема, а также механизма подъема крышки люка механика-водителя была аналогична конструкции соответствующих узлов танка ПТ-76Б. Сама крышка люка механика-водителя, его основание и обойма изготавливались из специальной стали.

Защита лобовой части корпуса опытной машины обеспечивала лучшую пулестойкость по сравнению с защитой серийного танка ПТ-76Б, а в отношении бортов была ему равноценна. В то же время корпус, сваренный из броневых алюминиевых листов, имел более высокую стойкость против осколков и взрывной волны.

Технология сварки и литья деталей из алюминиевого броневого сплава, отработанная при его изготовлении, использовалась при изготовлении броневых корпусов опытного танка «Объект 906» и последующих боевых машин конструкции ОКБ ВгТЗ и не имела существенных отличий от технологии изготовления стальных корпусов. Детали из алюминиевых сплавов легко подвергались обработке на металлорежущих станках и при сборке корпуса сваривались электродуговой сваркой в среде аргона.

Башня с вооружением, а также силовая установка, трансмиссия, ходовая часть и электрооборудование были заимствованы у серийного плавающего танка ПТ-76Б.

Результаты проведенных испытаний показали, что корпус из алюминиевых сплавов обладал необходимой прочностью и жесткостью, а соединения съемных деталей корпуса, а также узлов и агрегатов, примененных в танке, имели еще и достаточную надежность.

Впоследствии на машине установили новую трансмиссию, изготовленную по типу облегченной трансмиссии танка «Объект 906». Она монтировалась в МТО вместе с форсированным до 221 кВт (300 л.с.) двигателем 8Д6-300М. Это позволило провести исследования, касавшиеся вопросов кинематики и управляемости машиной на скоростях движения до 70 км/ч, а также проверить другие конструкторские решения – по приводам управления, ходовой части и др., воплощенные впоследствии в танке «Объект 906».



Танк «Объект 906» разрабатывался на оригинальной базе ОКБ СТЗ (ВгТЗ) под руководством И.В. Гавалова с 1960 г. Главной целью этой работы являлось создание плавающего танка с более мощным основным оружием, чем у танка ПТ-76Б. Ведущим конструктором машины являлся Ю.В. Шадрин. В 1961-1962 гг. на ВгТЗ изготовили шесть опытных образцов плавающего танка, два из которых прошли испытания на НИИБТ полигоне в январе-августе 1963 г. На вооружение танк не принимался.

Танк имел классическую схему компоновки с продольным расположением двигателя в корпусе. В состав экипажа входили три человека. Механик-водитель размещался в носовой части корпуса в отделении управления по продольной оси машины. В отделении управления, помимо сиденья механика-водителя, находились: рычаги и педали управления, два щитка контрольных приборов, рукоятка подъема волноотражательного щита, рентгенометр ДП-3, автомат системы ППО, аккумуляторные батареи, гирополукомпас ГПК-59, часть ЗИПа и другое оборудование. Для наблюдения за полем боя и вождения машины у механика-водителя в основании его входного люка устанавливались три смотровых прибора. Центральный смотровой прибор был оборудован системой гидропневмоочистки, аналогичной системе, стоявшей в серийном среднем танке Т-55. Для вождения танка в ночных условиях вместо центрального смотрового прибора монтировался прибор ночного видения ТВН-2Б.

В боевом отделении (в башне) размещались: пушка со спаренным пулеметом; узлы и агрегаты стабилизатора; механизм заряжания пушки; боеукладка; сиденья командира танка (справа от пушки) и наводчика (слева от пушки), снабженные для удобства работы спинками; дневной и ночной прицелы; приборы наблюдения; средства связи; вентилятор системы ПАЗ; вытяжной вентилятор; часть возимого ЗИПа и другое оборудование. Посадка и выход наводчика и командира танка из машины осуществлялись через один общий люк, располагавшийся в крыше башни и закрывавшийся броневой крышкой. Для наблюдения за полем боя наводчик пользовался двумя призменными смотровыми приборами ТИП-165, командир – комбинированным (дневной – ночной) прибором ТКН-2 с осветителем ОУ-ЗК и двумя приборами ТНП-165, располагавшимися во вращающейся командирской башенке, оснащенной системой командирского целеуказания и устанавливавшейся на правой стороне крышки входного люка.

Для удобства работы экипажа в боевом отделении имелся подвесной вращающийся пол, изготовленный из алюминиевого сплава, связанный с верхним погоном опоры башни тягами. По периметру вращающегося пола к ободу и тягам крепилась сетка высотой 300 мм, предотвращавшая выпадение стреляных гильз пушки за его пределы.

В МТО устанавливались двигатель с обеспечивавшими его работу системами, узлы и агрегаты трансмиссии, водометные движители, водооткачивающие средства, тяги приводов управления, часть узлов и агрегатов систем ППО и ТДА.

Основным оружием танка являлась 85-мм нарезная пушка Д-58, с которой был спарен 7,62-мм пулемет СГМТ (с правой стороны). Пушка монтировалась в башне танка на щеках рамки с помощью съемных цапф люльки и оснащалась двухплоскостным стабилизатором «Звезда» с зависимой линией прицеливания, эжекционным устройством для удаления пороховых газов из канала ствола, двухкамерным дульным тормозом и механизмом заряжания. Длина ствола пушки составляла 5670 мм, давление пороховых газов в канале ствола достигало 304 МПа (3100 кгс/см2). Стопорение пушки по-походному осуществлялось с помощью штанги в положении, соответствовавшем углу возвышения +15°.

Стабилизатор «Звезда» обеспечивал скорость горизонтальной наводки от 0,05 до 20 град./с, по вертикали – от 0,05 до 4,5 град./с. С его помощью пушка приводилась на постоянный угол заряжания после производства выстрела, а также поворачивалась башня танка при командирском целеуказании.

При стрельбе из пушки прямой наводкой и спаренного пулемета днем использовался телескопический прицел ТШ2Б-8А, при стрельбе из пушки с закрытых огневых позиций – боковой уровень и азимутальный указатель, крепившийся на корпусе механизма поворота башни. Углы вертикальной наводки спаренной установки составляли от -5 до +20°. Для стрельбы ночью использовался ночной прицел наводчика ТПН-1 с осветителем Л-2А*. Окулярные части обоих прицелов находились на одном уровне. Привод на зеркальную систему ночного прицела осуществлялся от кронштейна дневного прицела с помощью тяги. В дневных условиях объективная часть прицела ТПН-1 (головка) снималась и укладывалась внутри машины, а на ее месте устанавливалась быстросъемная броневая крышка.




* — В проекте машины вместо прицелов ТШ2Б-8А и ТПН-1 был предусмотрен вариант установки комбинированного бесподсветочного прицела ТПНБ. Использование этого прицела, кроме удобства работы, улучшения боевых качеств вооружения (за счет отсутствия подсветки), обеспечивало снижение массы прицельного комплекса на 8 кг, однако его установка потребовала изменения конструкции башни, люльки пушки и параллелограммного привода.




Механизм поворота башни с двумя независимыми (ручным и электромоторным) приводами со сдающими звеньями, смонтированными в одном корпусе, располагался слева от пушки и крепился болтами к верхнему погону опоры башни.

Горизонтальный ленточный транспортер механизма заряжания пушки с электроприводом, рассчитанный на 15 выстрелов, находился в удлиненной нише башни. Для дистанционного управления процессом заряжания использовался специальный пульт управления.

Продолжительность цикла одного заряжания составляла 5 с. Скорострельность с использованием механизма заряжания достигала: максимальная (расчетная) очередью одним типом снаряда – 14 выстр./мин, минимальная – 9 выстр./мин.

В боекомплект пушки входили 40 унитарных выстрелов с бронебойными (8 шт.) и осколочно-фугасными (32 шт.) снарядами. Бронебойный снаряд, имевший начальную скорость 1000 м/с, обеспечивал на дальностях стрельбы 1000 и 2000 м пробитие вертикально установленной стальной броневой плиты толщиной 185 и 145 мм соответственно. Дальность прямого выстрела этим снарядом составляла 1170 м, а максимальная дальность стрельбы осколочно-фугасным снарядом достигала 13500 м.

Боекомплект пушки размешался: 25 выстрелов – во вращающейся части боевого отделения (15 – в транспортере механизма заряжания, из них 8 – с бронебойными снарядами и 10 – в вертикальной боеукладке), по 6 выстрелов – в укладках правой и левой ниш корпуса танка и 3 выстрела – в укладке на моторной перегородке. Боекомплект спаренного пулемета составлял 2000 патронов, снаряженных в ленты и уложенных в пяти патронных коробках (одна из них крепилась в рамке станка пулемета).

Броневая защита танка – противопульная (противоосколочная). Корпус машины сваривался элекгродуговой сваркой в среде аргона из катаных броневых листов алюминиевого сплава АБТ-101 толщиной 8, 10, 12, 20, 25 и 30 мм. Лобовая броня корпуса обеспечивала защиту от пуль Б-32 калибра 14,5 мм с дальности стрельбы свыше 100 м, борт корпуса не пробивался пулей Б-32 калибра 7,62 мм с дальностей свыше 350 м, а его форма обеспечивала минимальное сопротивление движению машины на плаву.

Носовая часть корпуса состояла из трех броневых листов. Верхний лист толщиной 20 мм с боковыми скулами имел угол наклона от вертикали 77°, средний лист толщиной 30 мм устанавливался под углом 55° от вертикали и нижний, толщиной 20 мм, – под углом 70°. Вертикально расположенные верхние бортовые листы корпуса в носовой (под углом 10° к продольной оси машины) и средней части имели толщину 30 мм, кормовые – 20 мм (под углом 45° к продольной оси). Нижняя вертикальная часть борта изготавливалась из броневых листов толщиной 25 мм. Кормовая часть корпуса состояла из верхнего вертикального листа толщиной 20 мм и нижнего 12-мм листа, установленного под углом 40° от вертикали. Крыша корпуса имела толщину 12 мм. В районе установки опоры башни подбашенный лист с двух сторон был усилен кольцами и через восемь пиллерсов опирался на балки днища и подкрылки.

Для обеспечения необходимой жесткости днище корпуса в районе боевого отделения и отделения управления изготавливалось толщиной 8 мм с продольными зигами, а в районе МТО – толщиной 10 мм. Литые кронштейны подвески и приемные патрубки водометов приваривавшиеся к днищу по периметру, дополнительно увеличивали его жесткость.

Схема поясов жесткости корпуса машины была аналогична схеме поясов жесткости танка «Объект М906». Конструкция волноотражательного щитка (с увеличенной до 480 мм шириной), механизма его подъема, а также механизма подъема крышки люка механика-водителя была аналогична конструкции соответствующих узлов танка ПТ-76Б. Как и на танке «Объект М906», крышка люка механика-водителя, его основание и обойма изготавливались из специальной стали.

Башня имела форму усеченного конуса с переменным углом наклона образующей к вертикали (от 50 до 40°) и развитую кормовую нишу. Она изготавливалась из стальных броневых листов марки 2П толщиной 8 и 15 мм (двух лобовых, двух бортовых, крыши и листов днища) и обеспечивала защиту экипажа и внутреннего оборудования от бронебойных пуль Б-32 калибра 14,5-мм на дальностях 100-150 м и калибра 7,62-мм – со всех дистанций обстрела. В лобовой части башни располагалась амбразура под установку пушки, справа и слева от которой были отверстия для спаренного пулемета и телескопического прицела. Снаружи амбразура пушки закрывалась маской, бронестойкость которой соответствовала бронестойкости лобовой проекции башни, и сверху – чехлом из ткани 23М, служившим для уплотнения зазоров между маской и рамкой. С внутренней стороны башни монтировались стальные щитки для удерживания свинцовых брызг от пуль, которые могли проникать через неплотности амбразуры.

Конструкция амбразуры спаренного пулемета отличалась от амбразуры танка ПТ-76Б наличием в ней улучшенного уплотнения, выполненного в виде шаровой опоры, которая через резиновый манжет крепилась к лобовой части башни. Амбразура прицела закрывалась специальным защитным стеклом, устойчивым к гамма-излучению.

В правом бортовом листе ниши башни имелось отверстие под установку вытяжного вентилятора, в левом – для выброса отсепарированной пыли из нагнетателя. Кроме того, на бортах башни приваривались четыре крюка для демонтажа и монтажа башни, а также поручни для десанта.

В крыше башни были сделаны вырезы: в левой части перед рабочим местом наводчика – под установку ночного прицела, в средней части – под входной люк, в кормовой части справа – под антенный ввод, слева – под лючок воздухопритока нагнетателя. В правой части крышки входного люка башни монтировалась вращающаяся командирская башенка из броневого алюминиевого сплава, а в ее левой части – две шахты под смотровые приборы наводчика. Для уравновешивания крышки люка и облегчения ее открывания служил торсион. Ниша башни в верхней части имела проем под установку механизма заряжания, который закрывался крышкой из алюминиевого сплава, крепившейся по периметру болтами.

Внутри нижней части корпуса башни вваривалось кольцо с отверстиями для крепления верхнего погона опоры башни. Для увеличения жесткости кольца к нему и к корпусу башни приваривались специальные ребра.

Наличие кормовой ниши под установку механизма заряжания пушки повысило уравновешенность башни, что положительно сказалось на ведении стрельбы на плаву.

Танк оснащался системами ПАЗ, УА ППО «Роса», ТДА и аварийной откачки воды. С целью защиты экипажа от ударной волны ядерного взрыва в боевом отделении были предусмотрены устройства, автоматически закрывавшие все отверстия при взрыве, а также стопорившие башню. Для вентиляции боевого отделения применялись вытяжной вентилятор осевого типа и нагнетатель центробежного типа, устанавливавшиеся, соответственно, на правом (в районе расположения командира) и левом (сзади наводчика) бортах башни. При работе нагнетателя в загерметизированном танке создавалось избыточное давление 0,49 кПа (0,005 кгс/ см2), необходимое для защиты от проникновения радиоактивной пыли внутрь танка при преодолении очагов радиоактивного заражения. Дополнительно к прибору РБЗ-1М устанавливался рентгенометр ДП-3, позволявший измерять мощность радиоактивного излучения в пределах 0,1-500 Р/ч.

Кроме того, для защиты экипажа от действия 0В и токсичного пожаротушащего состава системы ППО рабочие места командира танка и наводчика оснащались средствами индивидуальной защиты. В состав защитного комплекта входили фильтр от общевойскового фильтрующего противогаза, шланг, полумаска и переключающее устройство.

Система УА ППО обеспечивала ручное включение и выключение вентиляторов боевого отделения. В ее состав входил автомат системы «АС», сигнализирующий о пожаре и наличии числа заряженных баллонов, осуществлявший остановку двигателя, поочередное срабатывание баллонов, 4-6 с задержку подачи смеси «3,5» в МТО и обеспечивавший ручное включение системы УА ППО. В танке монтировались семь термодатчиков, три из которых размещались в боевом отделении и четыре – в МТО.

В МТО первого изготовленного танка был установлен дизель 8Д-6М мощностью 221 кВт (300 л.с.). В системе охлаждения использовались один эжектор и водяной радиатор с увеличенной площадью охлаждения, которые располагались по левому борту МТО (этот танк в настоящее время хранится в Музее бронетанкового вооружения и техники в Кубинке. – Прим. авт.).

На последующих машинах применялся дизель УТД-20 мощностью 221 кВт (300 л.с.). Пуск двигателя осуществлялся сжатым воздухом (основной способ) или с помощью электростартера СТ-713 мощностью 11 кВт (15 л.с.). Емкость четырех топливных баков (400 л.), располагавшихся в МТО, и двух дополнительных топливных баков емкостью 50 и 150 л, размещавшихся снаружи на бортах корпуса, обеспечивали танку запас хода по шоссе 500 км. Все топливные баки были выполнены из алюминиевого сплава АМГ-6.

В системе воздухоочистки использовался двухступенчатый воздухоочиститель типа ВТИ. Система смазки двигателя – циркуляционная, принудительная, высокотемпературная. В ней применялись разогрев масла охлаждающей жидкостью из системы подогрева и фильтрация масла с помощью центрифуги, устанавливавшейся на двигателе. Расходная емкость масляного бака составляла 35 л (общая – 90 л). Конструкция маслобака представляла собой один узел, в котором были объединены маслобак и подогреватель. Он размещался перед двигателем, слева от оси машины. Масляный радиатор устанавливался в правом эжекторе над водяным радиатором. Для облегчения прокачки масла в условиях низких температур масляный насос имел водяную рубашку, соединенную с системой подогрева двигателя.

Система охлаждения двигателя – жидкостная эжекционная, высокотемпературная, закрытого типа. Два эжектора с двумя радиаторами системы охлаждения располагались по бортам МТО. Такая установка эжекторов исключала рециркуляцию выхлопных газов. В правом эжекторе имелось эжекционное устройство для автоматического удаления пыли из воздухоочистителя.

В состав механической трансмиссии входили двухдисковый главный фрикцион, двухпоточный МПП бездифференциального типа, обеспечивавший пять передач переднего и одну передачу заднего хода, приводы к водометам и компрессору АК-150С и два однорядных простых бортовых редуктора (см. Часть 18 >>>). Главный фрикцион монтировался на маховике двигателя.

В корпусе МПП устанавливался на трех опорах (две опоры бугельного типа на оси грузового вала и одна – по оси ведущего вала). Рассматривался вариант прифланцовывания МПП к двигателю, но от этого отказались из-за исключения возможной унификации при его использовании на других машинах, предполагавшихся к созданию на базе данного танка.

Ленточные остановочные тормоза сухого трения с пластмассовыми накладками были вынесены из алюминиевого картера МПП. В приводе их управления, в отличие от привода остановочных тормозов в танке ПТ-76Б, где для торможения машины использовались рычаги управления, установили педаль тормоза.

Бортовые редукторы, выполненные по кинематической схеме бортовых редукторов танка ПТ-76, отличались от них величиной передаточного числа (5,09), а их корпуса изготавливались из алюминиевого сплава АЛ-19.

Трансмиссия обеспечивала совместную и раздельную работу гусеничного и водометного движителей. Привод к водометам осуществлялся от вала дополнительного привода МПП с помощью зубчатой муфты и не зависел от номера включенной передачи. Этим обеспечивалась возможность безостановочного входа танка в воду на любой передаче без обязательного перехода на низшую передачу, как это было на ПТ-76Б.

В конструкции водометов использовались серийные рабочие колеса насосов и направляющие аппараты, остальные их части подверглись конструктивным изменениям, направленным на снижение массы и повышение эффективности работы (уменьшили длину водометной трубы, привели все ее сечения к форме круга, для снижения гидравлических потерь увеличили радиус кривизны, а для увеличения силы тяги обеспечили прямолинейность выбрасываемой струи и др.). Расчетная долговечность водометного движителя возросла с 75 до 100 ч.

Для управления танком на плаву служили заслонки типа «Секач», которые отличались от заслонок в танке ПТ-76Б наличием выносной опоры – кронштейна, крепившегося двумя призонными болтами и воспринимавшими осевую нагрузку от напора воды. Диаметр кормовых патрубков по сравнению с кормовыми патрубками танка ПТ-76Б был уменьшен с 340 до 250 мм, что позволило сократить габариты заслонок и их массу. Для уменьшения фонтана брызг на кормовом листе корпуса по радиусу прокачки заслонок устанавливался отражательный козырек.

В системе подрессоривания танка применялась индивидуальная торсионная подвеска с телескопическими поршневыми гидроамортизаторами двухстороннего действия, которые монтировались на первых, вторых и седьмых узлах подвески. Максимальные касательные напряжения заневоленных торсионных валов составляли 953,2 МПа (9720 кгс/см2). При транспортировке танка самолетами ан-12 передние и задние узлы подвески выключались с помощью специальных винтовых приспособлений, входивших в комплект ЗИП машины. При этом обеспечивалось жесткое соединение балансиров опорных катков с корпусом танка. Особенностью системы подрессоривания танка являлось встречное расположение балансиров седьмых узлов подвески.

В состав гусеничного движителя (применительно к одному борту) входили семь опорных и четыре поддерживающих односкатных катков с наружной амортизацией, направляющее и ведущее колеса, компенсирующее устройство и гусеница с ОМШ, заимствованная у танка ПТ-76. Для танка «Объект 906» была разработана, изготовлена и прошла испытания гусеница с последовательным РМШ. Трак гусеницы с РМШ (штампованный, с приварными гребнями) имел ширину 350 мм и шаг 128 мм. Среднее давление на грунт составляло 43,2 кПа (0,44 кгс/см2).

Опорные катки танков «Объект 906» и ПТ-76Б имели одинаковые размеры и посадочные места и поэтому в сборе были взаимозаменяемыми. Диски полых опорных катков изготавливались из алюминиевого сплава АМГ-6. Это позволило снизить массу опорного катка с 59,5 до 37 кг. Направляющие и ведущие колеса были заимствованы у танка ПТ-76Б без изменений. При использовании гусениц с РМШ устанавливались ведущие колеса со съемными зубчатыми венцами, отлитыми из стали КДЛВТ, и ступицами из алюминиевого сплава АЛ-19. В их конструкции предусматривалась возможность замены венцов без демонтажа ведущего колеса. При этом само ведущее колесо могло устанавливаться как на левый, так и на правый борт корпуса. Тип зацепления ведущего колеса с гусеницей с РМШ – цевочный, а способ передачи усилия в зацеплении – толкающий (с гусеницей с ОМШ – тянущий). Масса комплекта гусениц с РМШ (224 трака) составляла 1380 кг.

Компенсирующее устройство предназначалось для автоматического натяжения гусеницы при движении машины с помощью специальных штанг, обеспечивавших кинематическую связь между направляющим колесом и первым опорным катком. При проведении испытаний была выявлена недостаточная эффективность компенсирующих устройств, так как применение нижних ограничителей ходов опорных катков приводило к отрыву гусеницы от катка при переезде вогнутых поверхностей, в особенности при движении задним ходом.

Электрооборудование машины было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 24 В. Основными источниками электроэнергии служили две аккумуляторные батареи 12СТ-70 и генератор ВГ-7500 мощностью 5 кВт. Для обеспечения нормальной эксплуатации танка в условиях низких температур предусматривался электрический обогрев прицела, смотровых приборов, стекла защитного колпака механика-водителя и часов. Для дорожной сигнализации на танке монтировались пять габаритных фонарей (один из них на башне). Кроме того, имелись два фонаря желтого цвета для связи экипажа с пехотой. Для внешнего освещения использовались фары ФГ-102 и ФГ-100 с ИК-фильтром.

Для внешней связи в танке служила радиостанция Р-113, для внутренней – переговорное устройство ТПУ Р-120. В дальнейшем предполагалась замена средств связи на радиостанцию Р-123 и переговорное устройство ТПУ Р-124.



Танк «Объект 911 Б» был разработан весной 1963 г. в ОКБ ВгТЗ под руководством И.В. Гавалова. Ведущим конструктором машины являлся Ю.М. Сорокин. Плавающий авиадесантируемый танк создавался на базе опытной гусенично-колесной боевой машины пехоты «Объект 911», но без колесного движителя и с использованием опыта проектирования легкого танка «Объект 906Б» с управляемым ракетным оружием. Опытный образец машины, выпущенный в 1964 г., прошел заводские испытания. На вооружение танк не принимался и в серийном производстве не состоял.

Схема общей компоновки танка предусматривала размещение переднего отделения, представлявшего собой герметичный грузовой отсек (необходимый для обеспечения плавучести), в носовой части корпуса; боевого отделения, совмещенного с отделением управления – в средней части корпуса и башне; МТО – в кормовой части корпуса. В грузовом отсеке располагались гидроцилиндры механизма натяжения гусениц, два топливных бака, две аккумуляторные батареи, гидроагрегаты управления волноотражательным щитком, трубопроводы гидросистемы управления подвеской и натяжного механизма, термоизвещатели и распылители системы ППО и часть ЗИП. Для доступа к узлам и агрегатам переднего отделения в его крыше был выполнен люк с броневой крышкой. Над топливными баками и под ними имелись лючки, закрывавшиеся броневыми пробками. Кроме того, в переднем отсеке предусматривалась возможность размещения дополнительно двух человек или какого-либо груза. При нахождении в переднем отсеке людей обеспечивалась его вентиляция, а для их посадки имелись два люка с броневыми крышками.

Экипаж из двух человек располагался во вращающейся башне в специальной герметизированной броневой капсуле с усилен ной противорадиационной защитой. На днище боевого отделения на специальной опоре устанавливался вращающийся пол, на котором монтировались сиденье командира танка и планетарный шестеренчатый механизм приводов управления (ПШМ) с платформой механика-водителя (см. Часть 3 >>>). На платформе располагались сиденье механика-водителя, рычаги и педали управления танком, рычаг переключения передач, тяги приводов управления (от рычагов и педалей до ПШМ), часть электрооборудования и ЗИП.

Слева от орудия находился командир танка (он же наводчик), справа – механик-водитель, сиденье которого закреплялось на вращающейся независимо от башни платформе. Автономная башенка механика-водителя с входным люком совместно с платформой и ПШМ образовывали подвижное отделение для дистанционного управления движением танка. Для наблюдения за полем боя и для вождения машины у механика-водителя в башенке устанавливались три призменных перископических прибора ТНПО-170. Для вождения танка в ночных условиях использовался прибор ночного видения ТВН-2Б, монтировавшийся вместо центрального прибора ТНПО-170. Для наблюдения за полем боя и ведения огня из основного оружия командир пользовался двумя смотровыми приборами ТНПО-170 и одним перископическим прицелом – прибором наблюдения. Для входа и выхода командира из машины над его рабочим местом также имелся входной люк, закрывавшийся броневой крышкой. Круговой обзор командиру танка обеспечивался только за счет поворота башни.

Для более удобного управления при движении танка задним ходом в ПШМ был встроен дополнительный механизм, позволявший механику-водителю быстро развернуть подвижное отделение управления внутри башни на 180°. Перед разворотом производились фиксация и разъединение всех тяг приводов управления в том положении, в котором они находились в момент остановки машины. Дополнительный механизм при развороте платформы автоматически реверсировался для сохранения неизменного порядка управления при движении задним ходом. После разворота все тяги управления вновь соединялись, а их единовременная фиксация снималась. При наличии реверсивной коробки передач становилось возможным управление при движении задним ходом с такими же скоростями, как и при движении вперед.

В башне танка устанавливались основное оружие, механизм заряжания (в нише башни), средства связи, приборы наблюдения и стрельбы, механизмы наводки. Кроме того, в боевом отделении размещался весь боекомплект танка, навигационное, электроосветительное и другое специальное оборудование. Под вращающимся полом (он был связан с погоном башни специальными тягами) по днищу машины проходили тяги приводов управления (от ПШМ к агрегатам), электрические провода и трубопроводы.

Удаление газов из боевого отделения при стрельбе из основного оружия производилось вытяжным вентилятором через люк со шторкой в моторной перегородке.

Помимо боевого отделения, в средней части корпуса располагались приводы управления водометными движителями и заслонками водометов, привод управления жалюзи, аппаратура системы ППО, щитки и приборы электрооборудования, воздуховоды системы вентиляции, гидроагрегаты гидропневматической подвески, трубопроводы и электрические провода.

В МТО размещались силовой блок с обслуживающими системами и водометные движители. Справа и слева от двигателя находились эжекторы, соединенные с выпускными коллекторами двигателя с помощью клапанных коробок. На эжекторах монтировался механизм защиты двигателя от попадания забортной воды. Внутри эжекторов располагались радиаторы системы охлаждения двигателя и масляные радиаторы соответствующих систем двигателя и МПП. Между перегородкой МТО и двигателем устанавливался компрессор АК-150С с электромагнитной муфтой выключения, вентилятор системы охлаждения компрессора и генератора, маслонасос гидросистемы управления подвеской и сливной топливный бачок.

С левой стороны у моторной перегородки находился масляный бак с подогревателем, над двигателем со стороны перегородки -расширительный бачок системы охлаждения двигателя. С правой стороны у моторной перегородки располагался воздухоочиститель с воздухозаборником, труба которого могла выдвигаться над машиной при движении на плаву. От воздухзаборника имелся отвод к ФВУ. Кроме того, в МТО размещались топливные баки и маслозакачивающие насосы, водооткачивающие средства, термоизвещатели и распылители системы ППО, система ТДА, тяги приводов управления, трубопроводы, маслобачок гидросистемы. Полная очистка МТО от отработавших газов двигателя и паров масла осуществлялась вытяжным вентилятором ДВ-1К производительностью 700±100 м3/ч, который устанавливался на крыше отделения около кормы и был оснащен обратным клапаном, предотвращавшим проникновение воды внутрь машины.

В башне танка монтировалась спаренная установка 73-мм гладкоствольного орудия ТКБ-04 «Гром» и 7,62-мм пулемета ПКТ. Высота линии огня могла изменяться в пределах от 1140 до 1490 мм (при «нормальном» клиренсе 360 мм -1400 мм). При стрельбе использовался комбинированный, бесподсветочный перископический прицел ПКБ-62 (типа «Щит»), поле зрения дневной ветви которого составляло 15°, ночной – 6°. Углы наводки спаренной установки по вертикали были в пределах от -3 до +30°. Наводка орудия в обеих плоскостях осуществлялась как вручную, так и с помощью электромеханического привода «Кристалл» от пульта управления командира. Механизм поворота башни имел ручной и электромоторный приводы более простой конструкции, чем планетарный механизм поворота башни танка ПТ-76Б. Переключение с электромоторного привода на ручной производилось с помощью клавиши, располагавшейся на рукоятке маховика ручного привода.

Стрельба из орудия велась активно-реактивными выстрелами с кумулятивной боевой частью, имевшей бронепробиваемость 300 мм. Наибольшая прицельная дальность стрельбы составляла 1300 м, дальность прямого выстрела – 800 м.

В боекомплект орудия входили 40 выстрелов, 27 из которых размещались в механизме заряжания в кормовой нише башни. Конструктивная схема механизма заряжания с гидроуправлением была заимствована у плавающего танка «Объект 906». Управление механизмом заряжания осуществлялось с места командира с помощью специального пульта. При необходимости имелась возможность ручного заряжания пушки.

Механизм заряжания представлял собой замкнутую бесконечную цепь, движущуюся в раме и состоявшую из 27 звеньев (труб). Вращение транспортера обеспечивалось электроприводом, либо с помощью маховичка от ручного привода.

Боекомплект к спаренному пулемету составлял 2000 патронов, снаряженных в ленты по 250 шт. и размещенных в коробках. Кроме того, в танке укладывались 10 ручных фанат Ф-1 и сигнальный пистолет с 10 сигнальными патронами.

Броневая защита машины была дифференцированной. Катаные броневые листы грузового (переднего) отсека (в нем размещались механизмы, не влияющие на боеспособность танка) и МТО сварного корпуса изготавливались из стали высокой твердости марки 2П и обеспечивали защиту от пуль Б-32 калибра 7,62 мм и осколков. Лобовой лист корпуса толщиной 10 мм имел угол наклона от вертикали 45° и являлся противокумулятивным экраном для передних броневых листов среднего отделения (обитаемой капсулы). Вертикальные борта грузового отделения и МТО имели толщину 8 мм, верхний и нижний кормовые листы и крыша корпуса – 6 мм. Днище в обоих отделениях толщиной 4 мм изготавливалось из углеродистой стали.

Передние гнутые броневые листы среднего отделения имели толщину 35 мм, борта в верхней части – 45 мм, в нижней – 20 мм. Его кормовая часть состояла из двух вертикальных листов толщиной 35 мм, между которыми находилась герметичная моторная перегородка. Для изготовления этих броневых листов применялась сталь средней твердости марки 49С. Днище среднего отделения было выполнено из углеродистой стали толщиной 10 мм. Лобовая часть обитаемой броневой капсулы обеспечивала защиту экипажа и внутреннего оборудования от бронебойных снарядов калибра 76,2 мм с начальной скоростью 655 м/с с дистанции 2000 м, а борта – от пуль Б-32 калибра 14,5 мм с любой дистанции.

Необходимая жесткость и прочность корпуса обеспечивалась большими толщинами листов, образующих среднее отделение, двумя продольными поясами П-образных балок переднего отделения, а также двумя поперечными поясами Н-образных балок и продольными наружными зигами днища в МТО. Применение штампованных листа днища и балок внутреннего набора позволило уменьшить количество сварных швов и сократить номенклатуру деталей, в результате – уменьшить трудоемкость изготовления и сборки внутреннего набора корпуса. Масса стального корпуса машины по сравнению с танком ПТ-76Б была снижена с 5000 до 3500 кг при существенном росте его броневой защиты.

Вдоль правого и левого бортов корпуса устанавливались съемные подкрылки, выполненные в виде емкостей, увеличивавших водоизмещение корпуса.

Башня танка сваривалась из гнутых стальных листов (лобового, двух бортовых, крыши и листов ниши) и устанавливалась на опоре с алюминиевыми погонами и пластмассовыми шариками. Лобовой (толщиной 40 мм на дуге 260°) и боковые листы имели переменные по периметру углы наклона от вертикали. Лобовая броня башни не пробивалась снарядами 76,2-мм пушки на дальностях стрельбы свыше 2000 м. В передней части башни вваривалась рамка, отлитая из специальной стали, в которой имелись гнезда для крепления пушки. На крыше башни слева располагались люк командира танка, отверстие для установки прицела и две шахты под смотровые приборы. В крыше также имелся вырез под установку вращающейся башенки механика-водителя. В верхней части ниши башни был сделан проем для установки механизма заряжания пушки, который закрывался крышкой из специальной стали.

Установка более компактной системы оружия «Гром» позволила уменьшить высоту башни с 540 мм (на танке ПТ-76) до 310 мм, а следовательно, и высоту танка на 230 мм, что также способствовало повышению защищенности машины на поле боя.

Танк оснащался системами ПАЗ, ППО и ТДА. В системе ПАЗ использовался опытный прибор радиационной и химической разведки «Электрон-3», который обеспечивал обнаружение в воздухе боевых отравляющих веществ, измерение уровня заражения местности радиоактивными веществами и осуществлял выдачу команд на срабатывание автоматически закрывающихся устройств до прихода ударной волны ядерного взрыва. Кроме того, противорадиационная защита обитаемой капсулы была усилена за счет применения специальных материалов, а также установки под сиденьями членов экипажа дополнительных специальных экранов. Кратность ослабления гамма-излучения была равна 15.

Система вентиляции и воздухозабора обеспечивали полную защиту экипажа от радиоактивной пыли и ОВ за счет подачи очищенного воздуха только специальным (роторным) нагнетателем через фильтр ФПТ-100 и воздуховоды подачи воздуха в боевое отделение. Благодаря малому объему боевого отделения величина создаваемого избыточного давления была не ниже 0,44 кПа (45 мм. вод. ст.), в отличие от танка ПТ-76Б, где величина избыточного давления не превышала 0,14-0,15 кПа (14-15 мм. вод. ст.).

В унифицированной автоматической системе ППО «Роса» четыре термодатчика ТД-1 устанавливались в МТО и два – в грузовом отсеке. Для тушения пожара применялся состав «3,5», находившийся в двух баллонах емкостью 2 л каждый.

Силовая установка, трансмиссия, система подрессоривания и гусеничный движитель были такими же, как на базовой машине «Объект 911» и танке «Объект 906». Дизель УТД-20 и механическая трансмиссия составляли силовой блок, который крепился в МТО в трех точках: передней опорой двигателя с амортизатором – на поперечную балку корпуса и двумя опорами картера МПП – на бугели, приваренные к продольным ребрам жесткости корпуса. Использование УТД-20 также позволило уменьшить высоту корпуса с 1200 мм (на танке ПТ-76) до 830 мм и, соответственно, общую высоту танка дополнительно на 370 мм.

Пуск дизеля УТД-20 производился сжатым воздухом или от электростартера СТ-713 мощностью 11 кВт(15л.с.). В условиях низких температур окружающего воздуха для облегчения пуска применялся жидкостный подогреватель с пневмораспылом, включенный в систему охлаждения с принудительной циркуляцией жидкости. Котел подогревателя монтировался в масляном баке, максимальная теплопроизводительность котла составляла 40000 ккал/ч.

В системе воздухоочистки двигателя использовался одноступенчатый воздухоочиститель с циклонным аппаратом (40 циклонов) и автоматическим удалением пыли из пылесборника. Воздухоочиститель сварной конструкции изготавливался из листового алюминиевого сплава АМГ, его масса была в 4 раза меньше массы серийного воздухоочистителя танка ПТ-76 и составляла 7,5 кг. Он не требовал технического обслуживания в течение всего срока службы.

Емкость двух топливных баков составляла 500 л, запас хода по шоссе достигал 500 км.

Система смазки – циркуляционная, комбинированная. Масляный бак имел циркуляционный бачок и обогрев и изготавливался из алюминиевого листа АМГ-6 толщиной 2 мм. Общая емкость системы составляла 60 л, заправочная – 45 л. Маслозакачивающий насос МЗН-3 крепился непосредственно на баке, что позволило сократить трассу маслопровода и исключить необходимость его подогрева. Масляный радиатор был выполнен в одном моноблоке с водяным радиатором. В целях повышения эффективности теплорассеивания в охлаждающих трубках радиатора устанавливались турбулентные пластины. Для предотвращения разрыва трубок маслорадиатора при пуске двигателя в условиях низких температур параллельно радиатору монтировался перепускной клапан, отрегулированный на давление 0,25-0,34 МПа (2,5-3,5 кгс/см2).

Система охлаждения – жидкостная, закрытая, высокотемпературная, с принудительной циркуляцией. Заправочная емкость системы была равна 55 л. В системе охлаждения использовались два радиатора и два эжектора, устанавливавшиеся в МТО по бортам корпуса, что исключало рециркуляцию отработавших газов двигателя. Короб каждого эжектора сварной конструкции изготавливался из листового алюминиевого сплава АМГ-6, толщиной 2 мм.

В состав трансмиссии входили двухдисковый главный фрикцион сухого трения стали по асбофрикционному материалу К-15-6, двухпоточный МПП бездифференциального типа и два однорядных планетарных бортовых редуктора. В МПП применялась двухвальная пятиступенчатая коробка передач с конусными инерционными синхронизаторами на высших передачах. Коробка передач обеспечивала пять передач переднего хода и реверс четырех передач (кроме второй). При нейтрали в коробке передач имелась возможность поворота машины на месте вокруг ее центра с вращением гусениц в противоположные стороны (см. Часть 18 >>>). Для уменьшения износа деталей и отвода тепла в МПП применили комбинированную систему смазки: под давлением, поливом и разбрызгиванием. Давление в масляной магистрали создавалось шестеренчатым насосом, имевшим постоянный привод от двигателя. В приводе управления остановочными тормозами (горный тормоз) использовалась ножная педаль, при воздействии на которую производилось одновременное затягивание тормозных лент без выключения бортовых фрикционов. При торможении танка с помощью рычагов поворота сначала происходило выключение бортовых фрикционов, а затем, с небольшим запаздыванием, затягивались ленты остановочных тормозов.

Конструкция привода к водометам с отбором мощности от коробки передач позволяла осуществлять вход танка в воду на любой передаче. Установка водометных движителей была выполнена на уровне оси грузового вала трансмиссии (что являлось существенным отличием от принятой установки водометов в серийном танке ПТ-76Б). Такое (нижнее) расположение водометов по сравнению с серийным верхним расположением труб позволило уменьшить теряемый водоизмещающий объем движителя, а также массу узлов трансмиссии и компоновочный объем с одновременным увеличением момента, дифференцирующего машину на корму. Низкое расположение проточных труб водометов привело к существенному уменьшению габаритов, занимаемых трансмиссией, и к улучшению условий работы водометных движителей. В отличие от серийного танка ПТ-76Б, привод управления заслонками водометов был выполнен не механическим, а пневматическим (от компрессора АК-150С), что позволило существенно уменьшить усилие на рычагах управления (рукоятках крана управления) и массу самого привода. Для предотвращения ударов заслонок об упоры в крайнем положении в пневмоцилиндрах привода устанавливались дополнительные цилиндры и обратные клапаны.

В системе подрессоривания применялась индивидуальная регулируемая пневматическая подвеска, позволявшая изменять клиренс от 450 до 100 мм, а также крен и дифферент машины с места механика-водителя с помощью кнопочного управления (была использована гидроэлектрическая система с распределительным многоканальным устройством). Высота машины при минимальном клиренсе составляла всего 1265 мм. Гидравлические амортизаторы релаксационного типа являлись элементами пневматических подвесок и вместе с ними располагались внутри балансиров.

В состав гусеничного движителя (применительно к одному борту) входили: шесть опорных и три поддерживающих катка с наружной амортизацией и дисками из алюминиевого сплава; направляющее колесо с гидравлическим механизмом натяжения гусеницы, включенным в общую гидравлическую систему; ведущее колесо кормового расположения и гусеница с ОМШ. На изготовленном опытном образце машины смонтировали направляющие и ведущие колеса, а также гусеницы, заимствованные у серийного ПТ-76Б (согласно проекту, на танке предполагалось использовать гусеницы с РМШ танка «Объект 906».Прим. авт.).

Односкатные опорные (полые внутри) и поддерживающие катки изготавливались из алюминиевого сплава АМГ-6 и имели наружную резиновую амортизацию, для предотвращения истирания которой клыками траков устанавливались стальные реборды пружинного типа. Опорные катки имели одинаковые размеры с опорными катками танка ПТ-76Б и были взаимозаменяемыми с ними.

Гидравлический механизм натяжения гусениц обеспечивал их автоматическое натяжение при изменении клиренса как на стоянке, так и в движении. Гидравлический силовой цилиндр механизма, сблокированный с гидропневматическими подвесками, управлялся от одного и того же кнопочного пульта управления. Кинематика движения направляющих колес обеспечивала достаточное натяжение гусениц при изменении длины обвода гусеницы (растяжение гусеницы, выброс и добавление траков), при этом сохранялась необходимая величина их хода для поддержания натяжения при изменении клиренса. Для регулирования натяжения гусениц в зависимости от дорожных условий в механизме натяжения служил регулятор (указатель), шкала которого имела градуировку от 0 до 3600 кгс. Установкой стрелки, связанной со специальным клапаном, на то или иное деление, показывающее величину натяжения гусениц и последующее нажатие кнопки «Натяжение», автоматически обеспечивалась задаваемая величина. Стопорение механизма осуществлялось гидравлическими замками автоматически после отпускания кнопки.

Электрооборудование машины было выполнено по однопроводной схеме. Напряжение бортовой сети составляло 26 В. Основными источниками электроэнергии являлись две аккумуляторные батареи 12СТ-70, соединенные параллельно, общей емкостью 140 А-ч и генератор ВГ-7500 мощностью 5 кВт с угольным регулятором Р-27. К основным потребителям электроэнергии относились: электростартер, электропривод башни горизонтальной и вертикальной наводки, электродвигатели вентиляторов, маслозакачивающего насоса, топливоподкачивающего насоса, нагнетателя котла подогревателя, водооткачивающего насоса, средства дорожной сигнализации, внешнего и внутреннего освещения (габаритные фонари типа ГСТ-49, фары ФГ-125 и ФГ-127). В отличие от серийного танка ПТ-76Б на танке устанавливалось два ВКУ, что было вызвано необходимостью обеспечения электрической связи аппаратуры, располагавшейся в корпусе и башне, с аппаратурой, размещавшейся на поворотной платформе механика-водителя. Оба ВКУ-330-1 монтировались внутри ПШМ.

Для вождения танка в сложных условиях в боевом отделении устанавливалась навигационная аппаратура ТНА-2 «Сетка» (при начальном ориентировании использовались штатные азимутальный указатель МПБ и прицел), для внешней связи – ультракоротковолновая радиостанция Р-123, коротковолновая однополостная, приемо-передающая, телефонно-телеграфная, симплексная радиостанция «Выстрел М» (обеспечение радиосвязи в командирской сети), для внутренней – танковое переговорное устройство Р-124. Работа двух радиостанций осуществлялась на одну антенну с помощью специального антенного щитка.



ПТ-76 с ПТРК 9К11 «Малютка» был создан для экспериментальной проверки возможности использования на танке управляемого оружия для поражения бронированных объектов противника на больших дальностях. Его разработали в конструкторском бюро ВгТЗ в 1963 г. Опытный образец машины в октябре 1964 г. предъявили на полигонные испытания, к которым его не допустили из-за низкой надежности работы пусковой установки. На вооружение этот танк не принимался и серийно не производился.

Машина представляла собой серийный танк ПТ-76, на котором в качестве дополнительного оружия монтировалась пусковая установка с управляемыми ракетами 9М14 ПТРК 9К11 «Малютка». Пусковая установка располагалась снаружи в кормовой части башни и состояла из рамы с двумя направляющими, подъемного электромоторного механизма и защитного кожуха, предохранявшего соседнюю ПТУР 9М14 от воздействия газовой струи при пуске. Аппаратура управления комплекса 9С429 размещалась внутри танка в башне. Открыто расположенная пусковая установка не имела защиты от огня стрелкового оружия противника.

Стрельба управляемыми ракетами велась только с места на дальностях от 500 до 3000 м. Бронепробиваемость ПТУР 9М14 составляла 400 мм при стрельбе по вертикально расположенной броневой плите. Наведение управляемой ракеты на цель осуществлялось по проводам с помощью специального пульта управления и штатного прицела наводчика. Пуск ракет производился последовательно. Время перевода комплекса из походного положения в боевое – 11 -24 с.

Несмотря на размещение ПТРК 9К11 боекомплект, к основному оружию по сравнению с серийным танком ПТ-76Б остался без изменений. Дополнительно в боекомплект входили две ПТУР ЭММ, располагавшиеся непосредственно на пусковой установке.





Продолжение следует
