ОТЕЧЕСТВЕННЫЕ БРОНИРОВАННЫЕ МАШИНЫ 1945–1965 гг. (V)

Огневая мощь (продолжение)
М.В. Павлов, кандидат технических наук, старший научный сотрудник. И.В. Павлов, ведущий конструктор
«Техника и вооружение. Вчера, сегодня, завтра...» №9, 2008 г.
Материал предоставлен авторами и публикуется с разрешения редакции журнала

<<< См. предыдущую часть

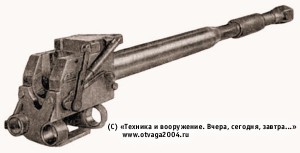

76,2-мм нарезная танковая пушка Д-56Т или Д-56ТМ устанавливалась на легких танках ПТ-76. Пушка Д-56ТМ отличалась от Д-56Т, в основном, наличием эжекционного устройства продувки канала ствола и двухкамерного дульного тормоза активного типа (вместо щелевого дульного тормоза реактивного типа). Ствол пушки состоял из трубы-моноблока, казенника, муфты, накладки, обоймы, эжектора и дульного тормоза. Затвор пушки – клиновой с вертикальным перемещением клина и полуавтоматикой механического типа. Противооткатные устройства состояли из гидравлического тормоза отката и наката веретенного типа и гидропневматического накатника, которые располагались под стволом. Цилиндры тормоза и накатника были закреплены в обойме ствола и при выстреле откатывались вместе со стволом.

Люлька – литая, обойменного типа. Спусковой механизм состоял из электроспуска и механического (ручного) спуска. Рычаг электроспуска располагался на рукоятке маховика подъемного механизма, а рычаг спуска – на щите ограждения. Подъемный механизм – секторного типа со сдающим звеном. Компенсирующий механизм – пружинного типа.

76,2-мм нарезная пушка Д-56ТС устанавливалась на танке ПТ-76Б. В связи с оснащением танка двухплоскостным стабилизатором люлька пушки Д-56ТС отличалась от люльки пушки Д-56ТМ наличием кронштейнов для крепления приборов системы стабилизации (гироблока и штока исполнительного цилиндра). Для обеспечения уравновешивания ствола кожух ресивера устройства продувки ствола имел большую массу (за счет увеличения с 3 до 4 мм толщины его стенок), чем кожух ресивера пушки Д-56ТМ. Кроме того, в отличие от пушки Д-56Т, затворы пушек Д-56ТМ и Д-56ТС имели предохранители от преждевременного выстрела при не вполне закрытом затворе или при полностью закрытом затворе. Также в системе электроспуска пушки Д-56ТС, в отличие от пушки Д-56ТМ, вместо блокирующего прибора ВС-11 устанавливался специальный прибор автоблокировки, входивший в комплект системы стабилизации. Для стрельбы из 76,2-мм танковых пушек применялись унитарные выстрелы с бронебойными, бронебойно-подкалиберными, кумулятивными и осколочно-фугасными снарядами.

85-мм нарезная пушка Д-58 устанавливалась на опытном легком танке «Объект 906», оснащенном двухплоскостным стабилизатором. Пушка имела двухкамерный дульный тормоз и эжекционное устройство продувки канала ствола, устанавливавшееся в средней части ствола пушки. Для стрельбы из пушки использовались унитарные выстрелы с осколочно-фугасными и бронебойными снарядами. Начальная скорость бронебойного снаряда составляла 1000 м/с.

85-мм нарезная танковая пушка ЗИС-С53 обр. 1944 г. устанавливалась на модернизированных средних танках Т-44М и Т-34-85. Ствол пушки состоял из трубы-моноблока, казенника, муфты казенника, накладки и обоймы. Затвор – вертикально-клиновой с полуавтоматикой механического (копирного) типа. Люлька пушки – литая, обойменного типа. Противооткатные устройства состояли из гидравлического тормоза отката и наката веретенного типа и гидропневматического накатника. Тормоз отката располагался слева, накатник – справа. Нормальная длина отката ствола составляла 280-320 мм, предельная – 330 мм.

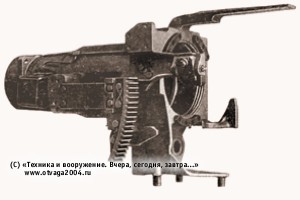

Подъемный механизм секторного типа. Спусковой механизм пушки состоял из электрического и механического (ручного) спусков. Рычаг электроспуска устанавливался на рукоятке маховика подъемного механизма, а рычаг ручного спуска – на левом щите ограждения.

Для стрельбы из пушки применялись унитарные выстрелы с бронебойными и осколочно-фугасными снарядами. Впоследствии в боекомплект к пушке был введен выстрел с бронебойно-подкалиберным снарядом.

100-мм танковые пушки устанавливались: Д-10Т – на танке Т-54, Д-10ТГ – на танке Т-54А со стабилизатором оружия в вертикальной плоскости, Д-10Т2С – на танках Т-54Б и Т-55 с двух-плоскостным стабилизатором оружия. У пушки Д-10Т, в отличие от пушек Д-10ТГ и Д-10Т2С, отсутствовало эжекционное устройство продувки канала ствола.

Ствол пушки Д-10Т состоял из трубы-моноблока, казенника, муфты, направляющего стержня. Позднее было введено эжекционное устройство продувки канала ствола. Полная длина ствола пушки составляла 52 калибра. Затвор пушки – клиновой с горизонтальным перемещением клина и полуавтоматикой механического типа, без предохранительного механизма повторного взвода. Люлька пушки – литая, обойменного типа. В рамке башни люлька монтировалась на цапфах с игольчатыми подшипниками. Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника, которые располагались над стволом в специальных приливах в люльке (цилиндр тормоза находился слева, цилиндр накатника – справа, если смотреть в направлении стрельбы). Нормальная длина отката составляла 490-550 мм, предельная – 570 мм. Спусковой механизм пушки приводился в действие от ручного спуска (на левой стороне ограждения) или от электроспуска (на рукоятке маховика подъемного механизма). Для обеспечения плавности наводки пушки в вертикальной плоскости устанавливался компенсирующий механизм пружинного типа.

У пушки Д-10ТГ для обеспечения монтажа узлов стабилизатора оружия в вертикальной плоскости конфигурация люльки была изменена. Сверху в приливах люльки помещались цилиндры противооткатных устройств. Для уравновешивания пушки на углах возвышения и снижения в ее компенсирующий механизм были внесены соответствующие конструктивные изменения. Кроме того, изменилась конфигурация отражателя стреляных гильз откидного ограждения, введена разделка лотка под дульце гильзы, что исключило зависание гильз в казеннике при стрельбе из пушки.

Пушка Д-10Т2С имела изменения в конструкции отдельных узлов в связи с введением двухплоскостного стабилизатора оружия. В конструкции затвора как у пушки Д-10ТГ, так и у пушки Д-10Т2С предусматривались предохранительные механизмы и механизм повторного взвода.

Для стрельбы из 100-мм пушек применялись унитарные выстрелы с бронебойными, кумулятивными и осколочно-фугасными снарядами. С 1961 г. в состав боекомплекта был введен выстрел с невращающимся кумулятивным снарядом.

115-мм танковая гладкоствольная пушка У-5ТС (2А20) устанавливалась в среднем танке Т-62. Ствол пушки состоял из трубы, скрепленной в каморной части кожухом, казенника с обоймой и эжектора. Полная длина ствола составляла 52,6 калибра. Эжекционное устройство продувки канала ствола располагалось на расстоянии 2050 мм от дульного среза. Отверстия под сопла и под шариковый клапан эжекционной продувки были сдвинуты назад в сторону действия большего давления пороховых газов, благодаря чему увеличилась эффективность продувки. Затвор – клиновой, полуавтоматического типа, с горизонтально перемещающимся клином. Полуавтоматика механическая, пружинного типа. Спусковой механизм устанавливался на основании ограждения и состоял из электрического и механического спусков. Электрический спуск осуществлялся нажатием на кнопку рукоятки пульта управления стабилизатора или на спусковой рычаг, размещенный на рукоятке маховика подъемного механизма, рукоятка ручного спуска располагалась в окне левого щита ограждения и была смонтирована непосредственно в спусковом механизме. Люлька – обойменного типа, сварной конструкции. Она состояла из двух литых половин корытообразной формы, сваренных между собой. Некоторые пушки имели цельнолитую люльку. С правой и левой стороны люльки имелись приливы для установки цапф и крепления сектора подъемного механизма. Приливы для установки цапф были смещены вниз на 40 мм относительно оси люльки с целью обеспечения уравновешенности качающейся части пушки. Цилиндры противооткатных устройств (гидравлический тормоз отката веретенного типа и гидропневматический трехцилиндровый накатник) размещались в обойме казенника, штоки – снизу в приливе люльки. Конструкция накатника позволяла отсоединять для осмотра рабочий и внутренний цилиндры от пружинного. Уплотнения в накатнике были выполнены с помощью резиновых воротников. Нормальная длина отката составляла 350-415 мм, предельная – 430 мм. Подъемный механизм – секторный, со сдающим звеном и механизмом для снятия заклинивания пушки. Подъемный механизм имел ручное отключение червячной пары от вала с шестерней при переходе на стабилизированную наводку пушки.

Для стрельбы из пушки применялись унитарные выстрелы с бронебойно-подкалиберными, кумулятивными и осколочно-фугасными снарядами.

115-мм танковая гладкоствольная пушка Д-68 (2А21) устанавливалась в среднем танке «Объект 432». В отличие от 115-мм танковой пушки У-5ТС, она предназначалась для ведения стрельбы выстрелами раздельно-гильзового заряжания. Ствол пушки состоял из трубы, скрепленной в каморной части кожухом, муфты, казенника и эжекционного устройства продувки канала ствола. Полная длина ствола составляла 52,6 калибра. Затвор пушки – клиновой, полуавтоматического типа с горизонтально перемещавшимся клином, имел гальвано-ударный механизм комбинированного типа: электрозапального и механического ударного действия. Полуавтоматика – механическая, скалочного типа. Спусковой механизм состоял из электрозапального устройства и механического (ручного) спуска, которые устанавливались на основании и левом щитке ограждения пушки. Электрозапал осуществлялся нажатием на кнопку пульта управления стабилизатором или на кнопку на рукоятке подъемного механизма. Люлька – обойменного типа, сваренная из двух литых половин. Снизу в приливе люльки крепились штоки тормоза отката и накатника. В башне танка люлька монтировалась на двух цапфах с игольчатыми подшипниками. Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника. Цилиндры тормоза отката и накатника были закреплены в казеннике и при выстреле перемещались вместе со стволом. Нормальная длина отката составляла 250-305 мм, предельная – 320 мм.

Для предохранения членов экипажа от ударов казенником во время стрельбы устанавливалось ограждение пушки, состоявшее из двух щитов, соединенных между собой снизу основанием. К основанию ограждения для уравновешивания качающейся части пушки тремя болтами крепились специальные грузы.

Для стрельбы из пушки применялись выстрелы раздельно-гильзового заряжания с бронебойно-подкалиберными, кумулятивными и осколочно-фугасными снарядами.

122-мм танковая пушка Д-25Т устанавливалась на тяжелых танках ИС-4 и Т-10, 122-мм пушки Д-25ТА и Д-25ТС – на модификациях тяжелого танка Т-10 – Т-10А и Т-10Б. По своей конструкции пушки Д-25Т и Д-25ТА были одинаковы.

Ствол пушки Д-25Т (Д-25ТА) состоял из трубы-моноблока, казенника, муфты и дульного тормоза. Труба-моноблок имела ступенчатую цилиндрическую форму и в дульной части была обработана на конус. У дульного среза на трубе имелась ленточная резьба для навинчивания дульного тормоза. Длина ствола пушки составляла 48 калибров. Затвор – горизонтальный клиновой с полуавтоматикой копирного типа. Литая люлька обойменного типа качалась на двух цапфах, укрепленных в кронштейнах амбразуры башни. Противооткатные устройства (гидравлический тормоз веретенного типа и гидропневматический накатник) располагались над стволом. Нормальная длина отката составляла 490-550 мм, предельная – 570 мм. Скорострельность – 2-3 выстр./мин. На казеннике пушки устанавливался лоток для облегчения заряжания. Подъемный механизм секторного типа, со сдающим звеном, с моторным и ручным приводами и переключателем. Прицельная дальность стрельбы достигала 5000 м, наибольшая с помощью бокового уровня – 15000 м.

Пушка имела ручной спусковой механизм. Спуск осуществлялся нажатием на рычаг электроспуска, располагавшийся на рукоятке подъемного механизма пушки. Кроме электроспуска имелся рычаг механического спуска, располагавшийся на левом щите ограждения пушки.

В отличие от пушки Д-25Т, пушка Д-25ТА снабжалась механизмом досылания, а также механизмом повторного взвода, позволявшего в случае осечки отвести ударник в заднее положение без открывания и закрывания клина затвора. При использовании механизма досылания скорострельность повышалась до 3-4 выстр./мин. Впоследствии механизм досылания был упразднен.

В отличие от пушек Д-25Т и Д-25ТА, в конструкцию пушки Д-25ТС были внесены следующие изменения:

– ствол снабжен эжекционным устройством продувки канала ствола. В казеннике сделан больший вырез лотка для облегчения выпадения гильзы при экстракции; перенесена площадка для контрольного уровня;

– в затворе введен гальваноударный механизм, механизм сбрасывания лапок выбрасывателей и механизм повторного взвода ударника;

– на люльке укорочены передний и задний кронштейны установки пулемета, чтобы приблизить пулемет ДШК к оси орудия (с целью повышения противоснарядной стойкости брони);

– приварены кронштейны (передний и задний) к приливам под цилиндры противооткатных устройств с левой стороны люльки для крепления прицела – дублера ТУП;

– изменено откидное ограждение пушки в связи с вводом механизма досылания и для облегчения экстракции стреляной гильзы. Введена блокировка механического спуска;

– в тормоз отката введено веретено более совершенной конструкции для уменьшения силы сопротивления откату и изменено его крепление к передней крышке;

– все детали тормоза, кроме веретена, штока, гайки штока и передней крышки, унифицированы с такими же деталями пушки Д-10Т. Введен накатник новой конструкции;

– в компенсирующем механизме введена регулировка поджатия пружины, а также изменена форма кронштейна в связи с изменением крепления пушки в амбразуре башни. При регулировке механизма зазор между торцами контргайки и стержня не должен быть больше 20 мм;

– применен новый подъемный механизм пушки, в котором имелось сдающее звено и редуктор электропривода;

– введен вновь механизм досылания снаряда и гильзы с зарядом в канал ствола при заряжании пушки.

Для стрельбы из пушки использовались выстрелы раздельно-гильзового заряжания с бронебойно-трассирующими и осколочно-фугасными снарядами.

122-мм нарезная танковая пушка М-62Т2 устанавливалась на тяжелом танке Т-10М. Ствол пушки состоял из трубы, скрепленной кожухом, казенника с направляющим штырем, муфты, дульного тормоза и эжекционного устройства продувки канала ствола. Затвор пушки – клиновой с горизонтальным перемещением клина и полуавтоматикой механического (копирного) типа, открывавшийся влево. Затвор был оборудован механизмом повторного взвода ударника и предохранительными механизмами, препятствующими самоспуску при движении танка с заряженной пушкой и выстрелу при не полностью закрытом затворе. Стреляющий механизм – гальвано-ударного действия. Электрическая цепь гальванозапала замыкалась от нажатия на кнопку на одной из рукояток пульта управления прицела Т2С. Спуск бойка при его ударном действии осуществлялся при помощи спускового механизма, располагавшегося на ограждении пушки, а также спусковым электромагнитом при нажатии на кнопки, размещавшиеся на рукоятках пульта управления прицелом Т2С, или на кнопку рукоятки маховика подъемного механизма, или посредством поворота рукоятки спускового механизма (ручного спуска). Наличие специальной блокировки в механизме обеспечивало невозможность производства выстрела любым способом (гальванозапалом, спусковым электромагнитом или рукояткой ручного спуска) до тех пор, пока заряжающий не дал на это разрешение, повернув рычаг механизма привода блокировки, располагавшийся на правой стороне ограждения. Люлька – литая, обойменного типа. Внизу люльки имелся поперечный прилив, в котором закреплялись штоки тормоза отката и накатника пушки (цилиндр накатника справа, цилиндр тормоза слева). Люлька крепилась в рамке пушки двумя цапфами с игольчатыми подшипниками.

Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника. Нормальная длина отката составляла 490-520 мм, предельная – 550 мм. Пушка оснащалась электромеханическим досылателем. Подъемный механизм – секторного типа со сдающим звеном зубчатого типа, с многодисковой фрикционной электромагнитной муфтой. При работающем стабилизаторе муфта включалась автоматически во всех случаях, когда необходимо было обеспечить сцепление качающейся части пушки, выведенной из стабилизации, с башней танка (во время выстрела на период отката – наката). Для стрельбы из пушки применялись выстрелы раздельно-гильзового заряжания с бронебойными и осколочно-фугасными снарядами. Впоследствии в боекомплект к пушке были введены выстрелы с бронебойно-подкалиберными и кумулятивными снарядами.

125-мм гладкоствольная пушка Д-81 в рассматриваемый период была установлена на опытном танке «Объект 434». Ствол пушки состоял из трубы, скрепленной в каморной части кожухом, муфты, казенника с клиновым затвором с горизонтальным перемещением клина и механической полуавтоматикой скалочного типа и эжектора. Муфта предназначалась для соединения трубы с казенником. Полная длина ствола составляла 6350 мм, масса качающейся части пушки (без стабилизатора) – 2350 кг. Спусковой механизм состоял из электрозапального устройства, механизма электроспуска и механического (ручного) спуска. Противооткатные устройства – гидравлический тормоз отката и гидропневматический накатник. Цилиндры тормоза отката и накатника были закреплены в казеннике и при выстреле перемещались вместе со стволом. Нормальная длина отката составляла 270-320 мм, а предельная – 340 мм. Люлька – обойменного типа, цельнолитая. Снизу в приливе люльки (бороде) крепились штоки тормоза отката и накатника. Ось цапф люльки была смещена относительно ее оси и ствола вниз на 40 мм, благодаря чему качающаяся часть пушки была уравновешена в вертикальной плоскости (центр тяжести качающейся части был совмещен с осью цапф).

Для стрельбы из пушки использовались выстрелы раздельно-гильзового заряжания с бронебойно-подкалиберными, кумулятивными и осколочно-фугасными снарядами.

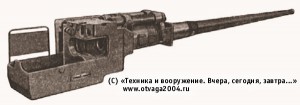

130-мм морская нарезная пушка С-70 конструкции В.Г. Грабина (НИИ-58 Министерства вооружения) устанавливалась на опытных танках «Объект 260» обр. 1947/48 гг. Пушка имела однокамерный сетчатый дульный тормоз, клиновой полуавтоматический затвор с вертикально перемещавшимся клином и стреляющий механизм ударного действия. Кроме того, пушка оснащалась системой продувки канала ствола сжатым воздухом из воздушных баллонов после выстрела. Масса пушки составляла 4255 кг, длина ствола – 7440 мм (57,2 калибра). Противооткатные устройства – два гидропневматических накатника и два гидравлических тормоза отката канавочного типа. Бронебойный снаряд массой 33,4 кг имел начальную скорость 900 м/с.

130-мм нарезная танковая пушка С-26 с клиновым затвором и щелевым дульным тормозом была использована на двух первых опытных танках «Объект 260» образца 1946 г. Начальная скорость бронебойного снаряда массой 34 кг составляла 900 м/с. Для стрельбы использовались выстрелы раздельно-гильзового заряжания.

130-мм нарезная танковая пушка М-65 с дульным тормозом и эжектором, стабилизированная в двух плоскостях наведения, устанавливалась на опытных танках «Объект 277», «Объект 279», «Объект 770». Длина ствола пушки составляла 59 калибров. Пушка оснащалась механизированной боеукладкой с электромеханическим досылателем. Длина отката составляла 260 мм. В приводе подъемного механизма пушки устанавливались два гидроцилиндра (по одному с каждой стороны орудия). Левый гидроцилиндр использовался также в качестве гидростопора. На нем, кроме того, устанавливался ручной гидравлический подъемный механизм. Правый гидроцилиндр предназначался для стабилизации орудия в вертикальной плоскости. Кроме гидростопора имелся дополнительный электромеханический стопор со штырем, входящим в проушину на правой стенке ограждения пушки, он включался при постановке пушки на угол заряжания. При стрельбе использовались выстрелы раздельно-гильзового заряжания с бронебойными, кумулятивными вращающимися и осколочно-фугасными снарядами.



Таблица 15

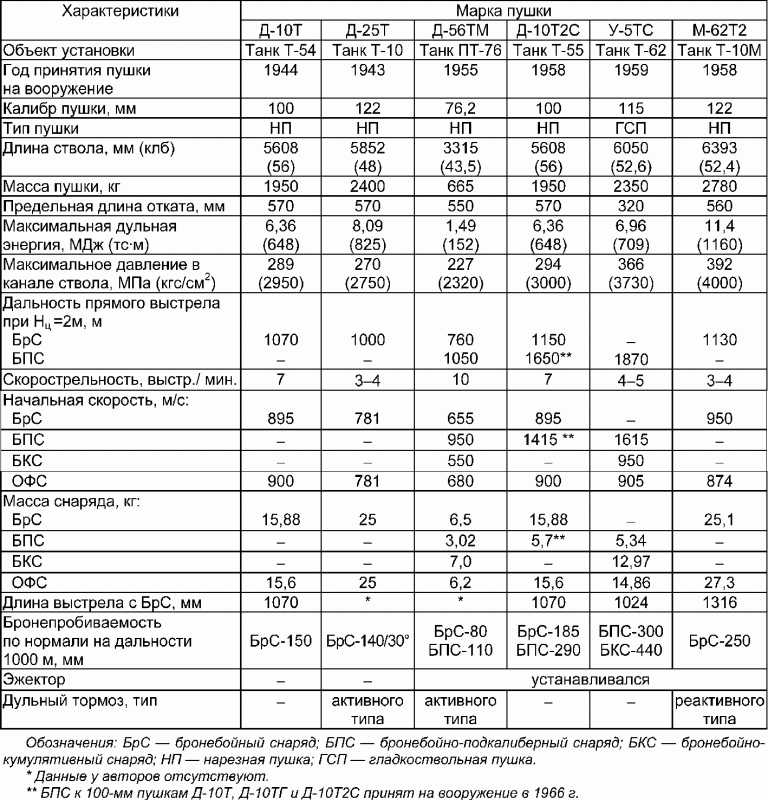

Характеристики серийных отечественных танковых пушек и боеприпасов





Боеприпасы танковых пушек



В первом послевоенном периоде в состав боекомплекта танков входили артиллерийские выстрелы с бронебойными (калиберными), бронебойно-подкалиберными, кумулятивными, осколочными и осколочно-фугасными снарядами. По способу заряжания все выстрелы калибра до 122 мм были унитарными, за исключением 115-мм выстрелов к гладкоствольной пушке Д-68, которые, как и выстрелы калибра 122 мм и выше, были раздельно-гильзового заряжания.

Разработкой и совершенствованием выстрелов к танковым пушкам занимался Научно-исследовательский машиностроительный институт (НИМИ), созданный в конце 1930-х гг. Именно в НИМИ была реализована концепция гладкоствольной пушки и разработан ее боекомплект, включавший выстрелы с бронейбойно-подкалиберными, кумулятивными и осколочно-фугасными снарядами.

Распределение типов выстрелов в боекомплекте танков в годы Великой Отечественной войны, как правило, зависело от рода решаемых задач в том или ином виде боя. В послевоенный период состав боекомплекта был строго регламентирован и определялся соответствующими руководствами и наставлениями. Распределение боекомплекта в танках по типам выстрелов представлено в таблице 16.



Таблица 16

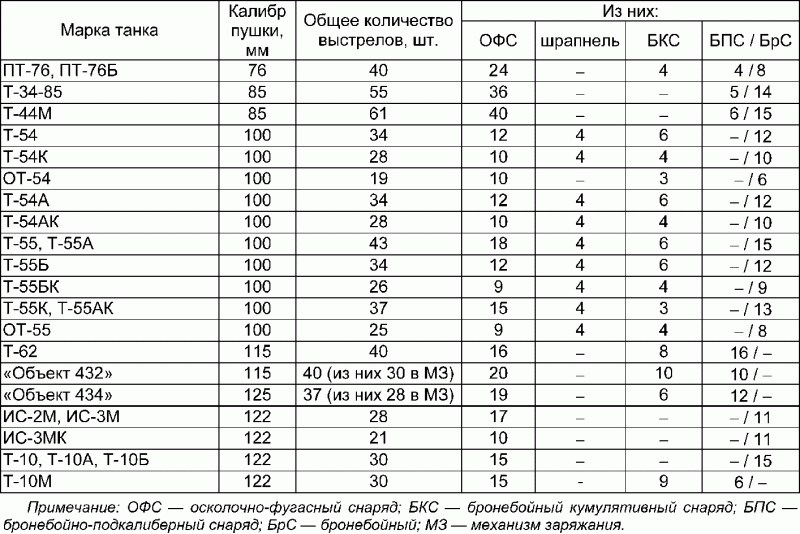

Распределение боекомплекта в отечественных послевоенных танках



Калиберные тупоголовые и остроголовые снаряды:

а – остроголовый; б – тупоголовый с баллистическим наконечником; в – остроголовый с бронебойным и баллистическим наконечником.

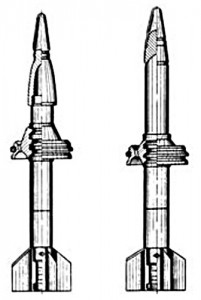

Бронебойно-подкалиберные снаряды:

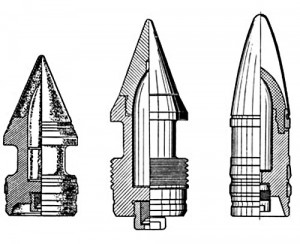

а – катушечной формы с различной конструкцией баллистического наконечника; б – обтекаемой формы с баллистическим наконечником.

Калиберные тупоголовые и остроголовые бронебойные снаряды имели весьма широкое применение. Для облегчения корректировки стрельбы и целеуказания все бронебойные снаряды снабжались трассерами и, взависимости от характера снаряжения, подразделялись на бронебойно-трассирующие или бронебойно-зажигательно-трассирующие снаряды.

Бронебойные тупоголовые снаряды с баллистическим наконечником калибра 76 и 85 мм изготавливались из стали 35ХГСА. Тупоголовые 122-мм снаряды с баллистическим наконечником выполнялись из стали ХНЗМ.

Бронебойный наконечник остроголового снаряда предназначался для предохранения головной части корпуса снаряда от разрушения при ударе последнего в броню, особенно имевшую твердый наружный слой. Помимо этого, притупленный бронебойный наконечник способствовал уменьшению числа рикошетов. Бронебойный наконечник обычно изготавливался из того же металла, что и корпус снаряда, либо из более вязкого металла, чем корпус снаряда или приварная головка корпуса. Крепление бронебойных наконечников на снарядах производилось с помощью оловянного припоя и реже с помощью закатки нижней кромки или нарезки.

Пробитие брони снарядом с бронебойным наконечником сопровождалось разрушением последнего, в результате чего осколки наконечника обычно оставались перед броней. Предельные дальности стрельбы такими снарядами по танкам противника не превышали 2-2,5 км. Бронебойные снаряды обычно снаряжали тротилом.

Поражающее действие бронебойного снаряда с разрывным зарядом за броней обеспечивалось лишь при условии, если его взрыв происходил внутри танка. Для этой цели бронебойные снаряды снабжались донными взрывателями с постоянным или авторегулируемым замедлением. Взрыватели последнего типа вызывали разрыв снаряда после пробития броневой преграды или после его остановки в преграде.

Бронебойно-подкалиберные снаряды отличались от калиберных бронебойных снарядов относительно малой массой, благодаря которой эти снаряды получали при выстреле большие начальные скорости. Первоначально они имели не стреловидную, а катушечную форму. В совокупности с высокими механическими свойствами большие начальные скорости обуславливали исключительно высокое бронебойное действие этих снарядов при стрельбе на малых дальностях. При стрельбе на дальностях до 500 м БПС имел преимущество по бронепробиваемости перед калиберным снарядом, но на большей дальности стрельбы уступал ему из-за интенсивной потери скорости бронебойно-подкалиберным снарядом катушечной формы. Серьезным недостатком бронебойно-подкалиберных снарядов являлось также резкое снижение бронебойного действия с увеличением угла от нормали к броне.

Бронебойный сердечник являлся основной деталью снаряда. Он спекался из карбида вольфрама с небольшой примесью никеля, кобальта и других металлов. Материал сердечника обладал очень высокой удельной массой и всеми свойствами сверхтвердых сплавов. Сам сердечник имел остроголовую цилиндро-оживальную форму. Бронебойное действие снарядов с составными сердечниками было ниже бронебойного действия снарядов с сердечниками, изготовленными из твердого сплава.

Баллистический наконечник изготавливался из легкого и мягкого материала (пластмассы, сплава алюминия) или штамповался из листового железа и служил только для удержания сердечника в поддоне и придания головной части снаряда обтекаемой формы.

При ударе подкалиберного снаряда в броню поддон и наконечник разрушались и оставались перед броней, а сердечник пробивал броню и, разрушаясь при этом на мелкие осколки, наносил поражение за броней.

Разрушение сердечника в процессе пробития брони обусловливало пониженное действие бронебойно-подкалиберных снарядов по составной броне, а отсутствие разрывного заряда – пониженное поражающее действие за броней по сравнению с бронебойными калиберными снарядами.

Бронебойные кумулятивные снаряды предназначались для стрельбы прямой наводкой по танкам. При необходимости эти снаряды применялись для стрельбы по вертикальным стенкам оборонительных сооружений.

Оболочка корпуса кумулятивного снаряда изготовлялась из стали или сталистого чугуна, а баллистический наконечник – из серого чугуна, или вязкой стали, или из сплава на основе цинка. Разрывной заряд заполнял только часть каморы оболочки; в верхней части его имелось углубление, представлявшее собой кумулятивную выемку, предназначавшуюся для сосредоточения (кумуляции) и направления действия газов разрывного заряда на броню.

От конической формы кумулятивной выемки в разрывном заряде, материала облицовки и технологии изготовления решающим образом зависело броневое действие таких снарядов. Кумулятивные заряды изготавливались из мощных взрывчатых веществ: флегматизированного тэна* или гексогена**, а также из сплавов на их основе. Для приведения снарядов в действие у цели служили головные взрыватели мгновенного действия.




* – ТЭН (тетранитропентаэритрит) – мощное бризантное ВВ с высокой детанаци-онной способностью и чувствительностью к механическим воздействиям, используется для снаряжения кумулятивных боеприпасов и изготовления пластичных ВВ.

** – Гексоген – бризантное ВВ, применяется для снаряжения кумулятивных боеприпасов и изготовления детонаторов.




Осколочные снаряды предназначались для стрельбы по живой силе противника, для разрушения легких полевых укрытий, а также для проделывания проходов в проволочных заграждениях и минных полях. Они с успехом применялись для стрельбы по амбразурам ДОТов и ДЗОТов, а также по танкам при отсутствии бронебойных снарядов.

Осколочные снаряды наносили поражение, главным образом, осколками от оболочки и в меньшей степени – газами разрывного заряда. В соответствии с этим основные требования, предъявляемые к осколочным снарядам, сводились к получению максимального количества убойных осколков при возможно большом радиусе поражающего действия.

Осколочные снаряды снаряжались тротилом или гексогенсодержащими составами A-IX-2 (80% флегматизированного гексогена + 20% алюминиевой пудры) и ТГА (40% гексогена + 50% тротила + 10% алюминиевой пудры). Корпуса осколочных снарядов изготавливались из стали или сталистого чугуна. Количество убойных осколков зависело от толщины стенок и механических свойств металла корпуса, а также количества и свойств ВВ и характера детонации.

Основу боекомплектов легких, средних и тяжелых танков в первом послевоенном периоде составляли универсальные осколочно-фугасные снаряды, которые предназначались для действия осколками по живой силе и материальной части противника и разрушительной силы газов разрывного заряда по сооружениям. Причем в снарядах калибра до 122 мм осколочно-фугасное действие превалировало над фугасным, а в снарядах калибра 122 мм -наоборот.

По своим габаритным и массовым характеристикам осколочно-фугасные снаряды представляли собой промежуточную группу между осколочными и фугасными снарядами. Оболочки этих снарядов были или цельнокорпусными или с привинтной головкой. Для снаряжения этих снарядов использовался тротил, а также суррогатные ВВ.

Для приведения осколочно-фугасных снарядов в действие по цели применялись головные взрыватели с двумя установками на мгновенное (осколочное) и инерционное (фугасное) срабатывание.



76,2-мм унитарные выстрелы с подкалиберными бронебойно-трассирующими снарядами к пушке Д-56Т (Д-56ТМ, Д-56ТС):

а – со снарядом БР-354Н; б – со снарядом БР-354П

76,2-мм унитарные выстрелы с бронебойно-трассирующими снарядами к пушке Д-56Т (Д-56ТМ, Д-56ТС):

а – со снарядом БР-354; б – со снарядом БР-350А; в – со снарядом БР-350Б

76,2-мм унитарные выстрелы с осколочно-фугасными снарядами к пушке Д-56Т (Д-56ТМ, Д-56ТС):

а – осколочно-фугасная стальная граната ОФ-350; б – осколочная граната сталистого чугуна О-350А

76,2-мм унитарный выстрел с кумулятивным невращающимся стальным снарядом БП-350М



Для стрельбы из 76,2-мм танковых пушек Д-56Т, Д-56ТМ, Д-56ТС применялись следующие унитарные выстрелы: выстрел УБР-354 с бронебойно-трассирующим снарядом БР-354 и донным взрывателем МД-10; выстрел УБР-354А с бронебойно-трассирующим снарядом БР-354А и донным взрывателем МД-7; выстрел УБР-354Б с бронебойно-трассирующим снарядом БР-350Б и донным взрывателем МД-8; выстрел УБР-354П с бронебойно-подкалиберным трассирующим снарядом БР-354П; выстрел УБР-354Н с бронебойно-подкалиберным трассирующим снарядом БР-354Н; кумулятивный выстрел УБП-353М с кумулятивным стальным снарядом БП-350М и взрывателем БМ; выстрел УОФ-354М с осколочно-фугасной стальной гранатой ОФ-350 и взрывателем МГ-Н или КТМ-1-У или КТМЗ-1-У; выстрел УО-354АМ с осколочной гранатой сталистого чугуна 0-350А и взрывателем МГ-Н или КТМ-1-У. Бронепробиваемость кумулятивного снаряда БП-350М под углом встречи от нормали 60° на любой дальности составляла 70-75 мм.

В 1955 г. на вооружение были приняты новые кумулятивные выстрелы УБК-354 и УБК-354М соответственно с кумулятивными невращающимися снарядами БК-354 и БК-354М со взрывателями ГПВ-1 или ГКН. Эти выстрелы предназначались для стрельбы прямой наводкой по средним и тяжелым танкам и САУ на дальностях до 2000 м. Друг от друга выстрелы отличались только материалом кумулятивной воронки. Снаряд БК-354М имел медную кумулятивную воронку (М – медная), снаряд БК-354 – стальную.



85-мм унитарные выстрелы к пушке ЗИС-С53:

а – с осколочной стальной гранатой О-365К; б – с бронебойно-трассирущим снарядом БР-367; в – с бронебойно-трассирующим остроголовым снарядом БР-365К; г – с бронебойно-трассирующим тупоголовый (с баллистическим наконечником) снарядом БР-365; д – с подкалиберным бронебойно-трассирующим снарядом БР-367П; е –с подкалиберным бронебойно трассирующим снарядом БР-365П; ж – с практическим трассирующим снарядом ПБР-367.



Для стрельбы из 85-мм танковой пушки ЗИС-С53 обр. 1944 г. использовались унитарные выстрелы: УБР-365 с бронебойно-трассирующим тупоголовым снарядом БР-365, имевшим баллистический наконечник и взрыватель МД-7; УБР-365К с бронебойно-трассирующим остроголовым снарядом БР-365К с взрывателем МД-8, но без баллистического наконечника; УБР-367 с бронебойно-трассирующим снарядом БР-367 и взрывателем ДБР-2; УО-365К с осколочной цельнокорпусной гранатой 0-365 (заряд полный) и дистанционным взрывателем КГМ-1 или КГМЗ-1, УО-365К с осколочной гранатой с переходной головкой 0-365 (заряд полный) и дистанционным взрывателем КГМ-1, УО-367 с осколочной цельнокорпусной гранатой О-365К (заряд уменьшенный) с дистанционным взрывателем КГМ-1 (КГМЗ-1). В 1949 г. в состав боекомплекта был введен унитарный выстрел УБР-365П с подкалиберным бронебойно-трассирующим снарядом БР-365П, а затем унитарный выстрел УБР-367П с подкалиберным бронебойно-трассирующим снарядом БР-367П. Кроме того, для стрельбы использовался унитарный выстрел УПБР-367 с практическим трассирующим снарядом ПБР-367.

100-мм унитарные выстрелы с осколочно-фугасными снарядами ОФ-412 к пушке Д-10Т (Д-10ТГ, Д-10Т2С):

а – с полным зарядом; б – с уменьшенным зарядом



100-мм унитарные выстрелы с бронебойно-трассирующими снарядами к пушке Д-10Т (Д-10ТГ, Д-10Т2С):

а – со снарядом БР-412Д с бронебойным и баллистическим наконечником; б – со снарядом БР-412Б с баллистическим наконечником; в – с остроголовым снарядом БР-412; г – с практическим трассирующим снарядом ПБР-412

Для стрельбы из 100-мм танковых пушек Д-10Т, Д-10ТГ и Д-10Т2С применялись унитарные выстрелы: УОФ-412 или УОФ-412Ж с осколочно-фугасным снарядом ОФ-412 или ОФ-412Ж с полным зарядом и взрывателями РГМ-6, РГМ или В-429; УОФ-412 или ОФ-412ЖУ с осколочно-фугасным снарядом ОФ-412 или ОФ-412Ж с уменьшенным зарядом и взрывателями РГМ-6, РГМ или В-429; УБР-412 с остроголовым бронебойно-трассирующим снарядом БР-412 и взрывателем МД-8; УБР-412Б или УБРЗ с броне-бойно трассирующим снарядом с баллистическим наконечником БР-412Б и взрывателем МД-8 или ДБР-2, а также практический выстрел УПБР-412 со сплошным бронебойно-трассирующим снарядом ПБР-412.

С 1953 г. в состав боекомплекта был введен выстрел УБР-412Д с бронебойно-трассирующим снарядом улучшенной бронепробиваемости БР-412Д (с бронебойным и баллистическим наконечниками) и взрывателем МД-8 или ДБР-2.

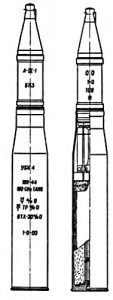

С 1961 г. в состав боекомплекта ввели выстрел ЗУБК4 с кумулятивным невращающимся снарядом ЗБК5 или ЗБК5М с головным взрывателем ГПВ-2 и трассером.

Кумулятивный невращающийся снаряд состоял из стального корпуса и головки, соединенных предохранителем. В очко головки ввинчивался головной взрыватель, а в донную часть корпуса – корпус стабилизатора с шарнирно укрепленными на нем с помощью осей шестью лопастями. В нижней части корпуса стабилизатора размещался трассер. В сложенном положении лопасти стабилизатора удерживались с помощью фиксатора – шелкового шнура. На нижней части корпуса снаряда в специальной выточке устанавливалось вращающееся стальное кольцо с запрессованными в нем медными обтюрирующими поясками. Установка вращающегося кольца исключала вращение кумулятивного снаряда при движении его по нарезам канала ствола при выстреле (допускалось незначительное вращение). После вылета снаряда из орудия лопасти стабилизатора раскрывались под действием расширяющихся газов, находившихся в пазах стабилизатора, центробежных сил, возникавших от поворота снаряда и встречного потока воздуха, обеспечивая снаряду устойчивость на траектории полета. На полете снаряд сохранял небольшое вращательное движение от воздействия потока воздуха на лопасти стабилизатора, имевших на передней грани скос, что способствовало получению требуемой кучности боя. Трассер оставлял след красного цвета, обозначавший траекторию полета.

Бронепробиваемость кумулятивного снаряда под углом встречи от нормали 60° на любой дальности составляла 180 мм.

Для стрельбы из 115-мм танковой пушки У-5ТС применялись унитарные выстрелы: ЗУБМЗ, ЗУБМ4 и ЗУБМ5 с бронебойно-подкалиберными снарядами ЗБМЗ, ЗБМ4 и ЗБМ6; ЗУБКЗ с кумулятивным снарядом ЗБК4 или ЗБК4М с взрывателем ГПВ-2 и ЗУОФ1 с осколочно-фугасным снарядом ЗОФ11 с взрывателем В-429Е или В-429В. Для стрельбы использовались следующие заряды: полный специальный и полный. Заряд полный специальный предназначался для выстрелов с бронебойными подкалиберными снарядами ЗБМЗ, ЗБМ4 и ЗБМ6 и состоял из нитродигликолевого пороха ДГ-414/1, а заряд полный – для выстрелов с кумулятивным снарядом ЗБК4 и осколочно-фугасным снарядом ЗОФ11, состоявший из нитродигликолевого пороха ДГ-3 13/1.

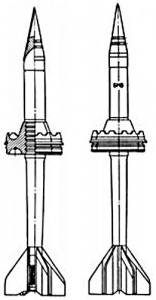

Бронебойно-подкалиберный снаряд состоял из корпуса, бронебойного наконечника, который припаивался к корпусу снаряда, баллистического наконечника, ведущего кольца, состоявшего из трех секторов с двумя наклонными отверстиями в каждом, обтюрирующего кольца, шестиперого стабилизатора (калиберного), навинченного на донную часть корпуса. В корпус стабилизатора вставлялся трассер.

Бронебойно-подкалиберный снаряд ЗБМЗ по устройству был аналогичен снаряду ЗБМ4, но отличался от последнего наличием сердечника из твердого сплава, благодаря которому бронебойное действие снаряда ЗБМЗ было выше бронебойного действия снаряда ЗБМ4. Выстрел ЗУБМ5 с бронебойно-подкалиберным снарядом ЗБМ6 отличался от выстрелов ЗУБМЗ и ЗУБМ4 меньшей массой снаряда и большей массой заряда.

При выстреле и движении снаряда по каналу ствола обтюрирующее кольцо истиралось. Пороховые газы, проходя через наклонные отверстия секторов ведущего кольца, сообщали снаряду вращательное движение. При выходе снаряда из канала ствола под действием центробежных сил и силы сопротивления воздуха, действовавших на ведущее кольцо, обтюрирующее кольцо разрывалось, и секторы ведущего кольца отделялись от снаряда и разлетались в стороны под углом ±5° от направления стрельбы. Дальность разлета секторов находилась в пределах 50-800 м от дульного среза орудия. Поэтому, чтобы не нанести поражения своим войскам, находящимся впереди стреляющего танка на расстоянии до 1000 м в секторе +10° от направления стрельбы, стрелять бронебойно-подкалиберными снарядами запрещалось.

На траектории бронебойно-подкалиберный снаряд сохранял полученное вращение за счет скосов на перьях стабилизатора. Скорость вращения снаряда составляла 800-1000 об/мин. Дальность прямого выстрела бронебойно-подкалиберным снарядом при высоте цели 2 м равнялась 1870 м, а при высоте цели 3 м – 2260 м.

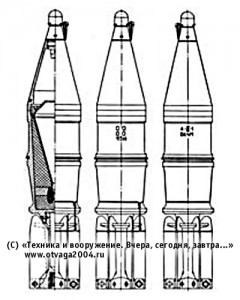

Кумулятивный снаряд ЗБК4 с головным взрывателем ГПВ-2 состоял из корпуса, головки с очком под головной взрыватель и соединительного кольца, которое соединяло головку с корпусом. Корпус снаряда имел камору, в которой был собран кумулятивный заряд и капсюль-детонатор. В дно корпуса ввинчивался корпус стабилизатора с шестью лопастями. В корпус стабилизатора помещался разрывной заряд и трассер. При выстреле и движении снаряда по каналу ствола лопасти стабилизатора удерживались в закрытом положении моментом инерционной силы от линейного ускорения, возникавшим вследствие того, что центр тяжести каждой лопасти располагался ближе к оси снаряда, чем ось ее вращения. При вылете снаряда из ствола лопасти стабилизатора раскрывались за счет уменьшения скорости снаряда и под действием встречного потока воздуха. На траектории полета снаряд получал вращение с небольшим числом оборотов, вследствие наличия скосов на лопастях стабилизатора снаряда.

Дальность прямого выстрела кумулятивным снарядом ЗБК4 при высоте цели 2 м составляла 990 м, бронепробиваемость при угле встречи с броней равным 60° -200 мм, по нормали – 440 мм.

Осколочно-фугасный снаряд ЗОФ11 состоял из корпуса, имевшего камору под разрывной заряд, разрывного заряда, головного взрывателя, ввинченного в очко корпуса и шестилопастного стабилизатора, ввинчивавшегося в дно снаряда. В корпусе стабилизатора размещался дополнительный разрывной заряд. Действие осколочно-фугасного снаряда до встречи его с преградой было аналогично действию кумулятивного снаряда.

Осколочное действие осколочно-фугасного снаряда ЗОФ11 массой 14,86 кг составляло по фронту 31 м, по глубине – 13 м, фугасное действие – глубина воронки – 0,6 м и диаметр – 2,2 м.

Для стрельбы из 115-мм танковой пушки Д-68 применяпись выстрелы раздельного заряжания: ЗВБМ1 с бронебойно-подкалиберным снарядом ЗБМ5 с гальвано-ударной втулкой ГУВ-7; ЗВБК4 с кумулятивным снарядом ЗБК8 или ЗБК8М с головным пьезоэлектрическим взрывателем ГПВ-2 и трассером, а также ЗВОФ18 с осколочно-фугасным снарядом ЗОФ17 с взрывателем В-429Е.

На бронебойно-подкалиберном оперенном снаряде ЗБМ5 размещалась дополнительная часть заряда и разъемное (тянущее) кольцо из трех секторов. Благодаря имевшимся на ведущем кольце наклонным газодинамическим отверстиям снаряд при движении в ство-пе получал начальное вращение, необходимое для отделения секторов центробежными силами после вылета снаряда за дульный срез ствола пушки. Угол разлета секторов составлял 5° (порядка ±2°30′ между траекториями сектора и снаряда). Сектора падали на местность перед орудием на дальности 400-800 м от дульного среза. Отделявшиеся части ведущего кольца обладали значительной энергией и могли нанести поражения неукрытой живой силе и технике, располагавшейся в секторе их разлета, что накладывало определенные ограничения на его применение.

Дальность прямого выстрела при высоте цели 2 м была равна 1870 м, а при высоте цели 3 м – 2260 м. Бронебойно-подкалиберный снаряд обладал высоким бронепробивным действием и обеспечивал пробитие брони, в том числе и лобовой, современных на тот момент средних танков при стрельбе с дальности 2000 м и тяжепых танков – с 1000 м. Настильность траектории этого снаряда позволяла использовать его для поражения высокоподвижных целей, таких как легкие танки, бронетранспортеры, автомашины и т.п., с дальности до 3000 м.

По своей конструкции кумулятивные снаряды ЗБК8 и ЗБК8М были аналогичны кумулятивному снаряду ЗБК4.

Дальность прямого выстрела при высоте цели 2 м составляла 990 м. Кумулятивный снаряд обеспечивал надежное пробитие брони, в том числе лобовой, всех современных на тот момент танков на дальностях до 3000 м. Однако сравнительно небольшая дальность прямого выстрела и значительное полетное время ограничивали дальности наиболее эффективного применения этого снаряда по подвижным целям до 1500 м. Кумулятивный снаряд обладал осколочным действием и в случае необходимости мог использоваться для стрельбы по полевым укрытиям и живой силе противника.

В состав выстрела ЗВОФ18 входили: осколочно-фугасный снаряд ЗОФ17 с головным взрывателем; боевой заряд, воспламенитель и размеднитель, размещенные в частично сгораемой гильзе с латунным поддоном, в очко поддона вворачивалась гальвано-ударная втулка ГУВ-7.

Осколочно-фугасный снаряд состоял из стального корпуса с обтюрирующим пояском, стабилизирующего устройства и взрывателя. Внутри корпуса снаряда размещался разрывной заряд. В хвостовую часть корпуса снаряда ввинчивался корпус стабилизатора с шарнирно укрепленными на нем с помощью осей четырьмя лопастями. При выходе снаряда за дульный срез пушки вследствие перепада давления пороховых газов в пазах корпуса стабилизатора возникала сила, импульс которой, действуя на лопасти, освобождал лопасти от закрепления и раскрывал их. Окончательному раскрытию лопастей способствовало давление набегающего воздушного потока. Необходимая устойчивость снаряда на траектории обеспечивалась надкалиберным стабилизатором после раскрытия его лопастей. Кроме того, во время полета снаряд получал некоторое вращательное движение за счет воздействия потока воздуха на лопасти стабилизатора, имевших на передней грани односторонний скос, что способствовало требуемой кучности боя. При встрече осколочно-фугасного снаряда с преградой срабатывал взрыватель, вызывавший детонацию разрывного заряда и последующий разрыв снаряда.

Частично сгорающая гильза состояла из сгорающего корпуса (пироксилино-целлюлозного полотна) и латунного поддона с фланцем. Основной и дополнительный заряды изготавливали из пороха ДГ-414/1. Основная часть заряда состояла из центрального пучка с воспламенителями, россыпной части заряда, размеднителя и пламегасителя. Пламегаситель представлял собой навеску порошка сернокислого калия, помещенного в картуз и служащего для исключения возможности появления обратного пламени. Сгорающая часть гильзы и сгорающая оболочка дополнительной части заряда являлись частью боевого заряда, заменявшей часть пороха в заряде. Устройство зарядов в частично сгорающих гильзах для выстрелов с кумулятивными и осколочно-фугасными снарядами было аналогично устройству заряда в частично сгорающей гильзе для бронебойного снаряда. По форме, габаритам и устройству частично сгорающие гильзы одинаковы для всех выстрелов. Воспламенители для всех зарядов представляли собой навески дымного оружейного пороха, помещенные в картузы из аммиантиновой ткани. Размеднитель представлял собой моток свинцовой проволоки, который предназначался для уменьшения омеднения ствола при стрельбе.

Различие зарядов состояло в марке пороха, в величине навески пороха и в устройстве крышки досылателя (крышка в дульце гильзы), которая исключала возможность некомплектного заряжания орудия, то есть возможности заряжания кумулятивного или осколочно-фугасного снарядов с зарядом от бронебойно-подкалиберного снаряда. Заряды с частично сгорающей гильзой для кумулятивного и осколочно-фугасного снарядов не имели пламегасителя.

Дополнительная часть заряда состояла из порохового заряда, размещавшегося на запоясковой части подкалиберного снаряда в сгорающем цилиндре. Сгорающая гильза обеспечивала жесткое крепление заряда на снаряде, предохраняла порох от воздействия влаги и от механических повреждений при хранении, транспортировке и в служебном обращении. Сгорающий цилиндр имел окна под медные наплавки на перьях стабилизатора. После сборки эти окна промазывались герметизирующей смазкой. Цилиндр со стороны лопастей стабилизатора закрывался сгорающей крышкой с отверстиями, которые были заклеены перкалевыми и капроновыми кружками, пропитанными влагостойким и огнестойким составом.

Для стрельбы из 122-мм танковых пушек Д-25Т, Д-25ТА и Д-25ТС использовались выстрелы раздельно-гильзового заряжания: ВБР-471Б и ЗБР2 с бронебойно-трассирующим снарядом БР-471Б (тупоголовый с баллистическим наконечником) и взрывателем МД-8 или ДБР, ВБР-471 с бронебойно-трассирующим снарядом БР-471 (остроголовый без баллистического наконечника) и взрывателем МД-8 или ДБР, ВОФ21 и ВОФ1 с осколочно-фугасными снарядами ОФ-471Н и ОФ-471 с взрывателем РГМ-6 или РГМ, а также ВП БР-471 с практическим и трассирующим снарядом ПБР-471, ВС29 и ВС-30 с осветительными снарядами ЗС4 и С-463Ж с взрывателями Т-90 и Т-7 соответственно.

Для стрельбы из 122-мм танковой пушки М-62Т2 использовались выстрелы раздельного гильзового заряжания: ЗВБР1 с бронебойно-трассирующим снарядом БР-472 с взрывателем ДБР, ЗВОФ2 с осколочно-фугасной гранатой ОФ-472 с взрывателем РГМ-6 и ЗВП1 с практическим трассирующим снарядом ПБР-472. Кумулятивный БК9 и бронебойно-подкалиберный БМ11 снаряды были введены в боекомплект пушки соответственно в 1964 г. и 1969 г. Латунные гильзы были снабжены капсюльными втулками ГУВ-7. Бронепробиваемость кумулятивного снаряда БК9 под углом встречи с броней 60° на любой дальности составляла 200 мм.

Для стрельбы из 125-мм гладкоствольной пушки Д-81 применялись выстрелы раздельного гильзового заряжания с бронебойно-подкалиберными, кумулятивными и осколочно-фугасными снарядами, которые по своей конструкции были аналогичны 115-мм выстрелам гладкоствольной пушки Д-68 (индексы 125-мм снарядов, соответственно ЗБМ9, ЗБК12 с взрывателем И-238 и ЗОФ19 с взрывателем В-429Е, были введены при принятии их на вооружение в 1973 г.). Бронепробиваемость кумулятивного снаряда под углом встречи с броней 60° на любой дальности составляла 200 мм.

Для стрельбы из 130-мм нарезной пушки М-65 использовались выстрелы раздельного гильзового заряжания: с осколочно-фугасной гранатой ОФ-482М с взрывателем РГМ-2 и с бронебойно-трассирующим снарядом БР-482 с взрывателем ДБР. Для осколочно-фугасной гранаты использовались гильзы с полным переменным зарядом ЖН-482 и уменьшенным переменным зарядом Ж-482У, для бронебойно-трассирующего – полный переменный ЖН-428. Предусматривалось использование как частично сгорающих гильз, так и цельнометаллических. Начальная скорость бронебойного снаряда массой 30,7 кг составляла 1030 м/с, дальность прямого выстрела при высоте цели 2 м – 1230 м.

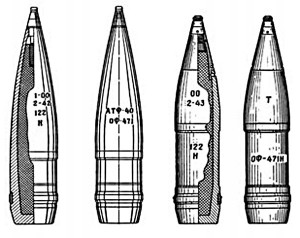

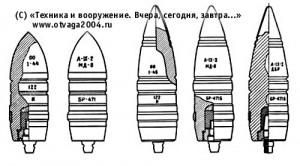

122-мм бронебойные снаряды:

а – БР-471 с взрывателем МД-8; б – БР-471Б с взрывателем МД-8; в – снаряд БР-471Б с взрывателем ДБР.

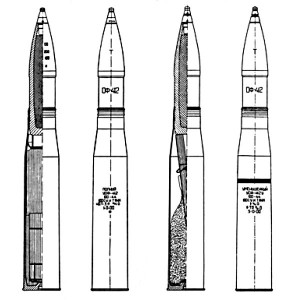

122-мм осколочно-фугасные снаряды:

а – ОФ-471; б – ОФ-471Н



Таблица 17

Бронепробиваемость отечественных бронебойных калиберных и подкалиберных снарядов






См. продолжение >>>
