Машина 9П157-4 управления батареей ракетного комплекса 9К123 «Хризантема-С» (фотодетализация)

© Фото: А.Хлопотов, В.Вовнов, Р.Сорокин
Специально для сайта «Отвага»
2011 г.

Любое заимствование и использование размещаемых здесь фотоматериалов – только с разрешения администрации сайта «Отвага» и автора фотографий






В сентябре 2011 года на VIII Международной выставке вооружений в Нижнем Тагиле «Russian Expo Arms-2011» была впервые продемонстрирована машина управления батареей 9П157-4 самоходного многоцелевого ПТРК «Хризантема-С». Ранее эта машина нигде не выставлялась, так как была засекречена. Сайт «ОТВАГА» публикует подробную фотодетализацию 9П157-2А, предоставленную А.Хлопотовым, В.Вовновым и Р.Сорокиным в качестве продолжения материала «Цветок, рожденный убивать-2», опубликованного на персональном блоге А.Хлопотова «Gur Khan attacks!».

Судя по представленным рядом с выставленным образцом материалам, машина 9П157-4 предназначена для:

 планирования боевых операций и управления батареей противотанкового комплекса «Хризантема-С»;

 разведки днем и ночью в любых погодных условиях с помощью бортовых средств;

 вычисления параметров обнаруженных целей;

 отображения картографической информации на электронных планшетах;

 передачи полученных данных о целях другим подразделениям и целераспределение среди боевых машин батареи;

 высокоточного ориентирования на местности с помощью бортовых навигационных приборов;

 прокладки курса для машин батареи по электронной карте местности.



Основные тактико-технические данные машины управления батареей 9П157-4
комплекса 9К123 «Хризантема-С»

Средства обнаружения:

- РЛС обнаружения наземных целей «Фара-Л»

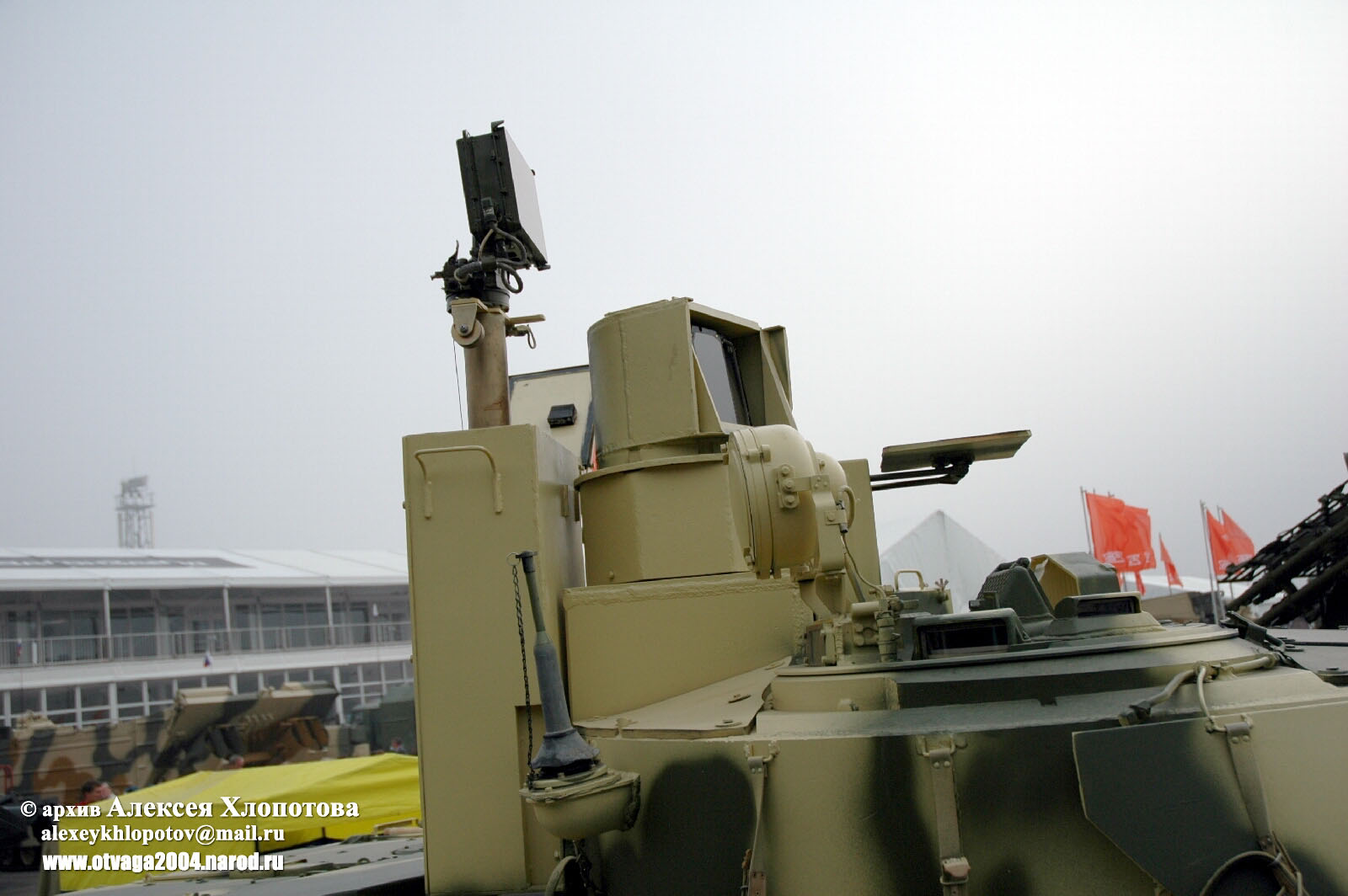

- Комплекс визуальной разведки TITVSD с тепловизором и телевизионным низкоуровневым прибором

Дальность обнаружения цели типа «танк», м:

- с помощью РЛС

- с помощью TITVSD

6000

6500

Дальность распознавания цели типа «танк» с помощью тепловизионного канала, м

3500

Погрешность определения дальности, м

10

Углы обзора, град.:

- по азимуту

- по углу места

360

от -5 до +45

Средства навигации:

Навигационный комплекс «Трона-1С»

Погрешность местоопределения в автономном режиме, %

не более 0,7 от дальности 7-часового пробега

Погрешность местоопределения через систему спутниковой навигации, м

не более 20

Дальность радиосвязи, км:

- в УКВ диапазоне

- в КВ диапазоне

не менее 20

не менее 30

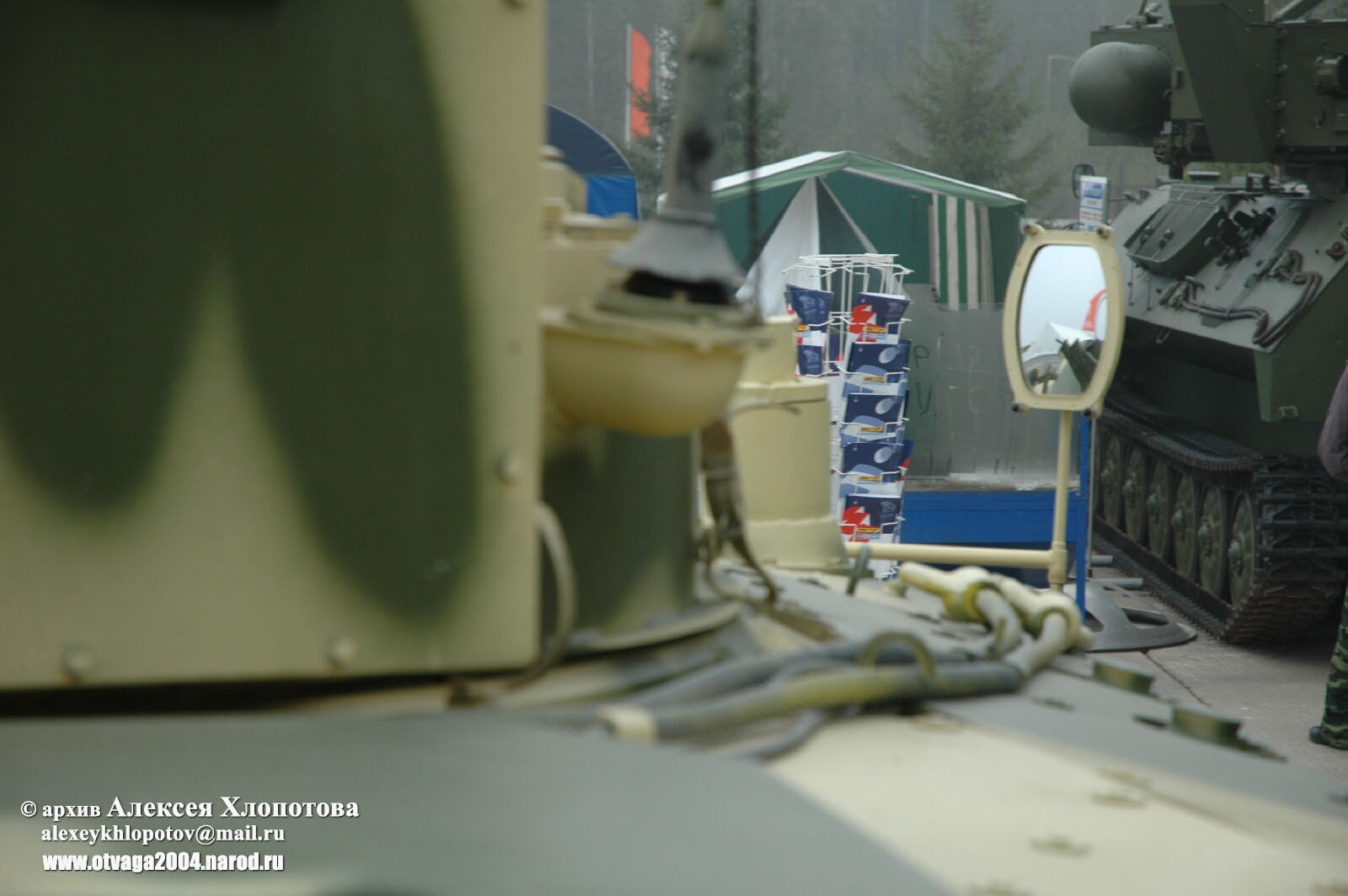

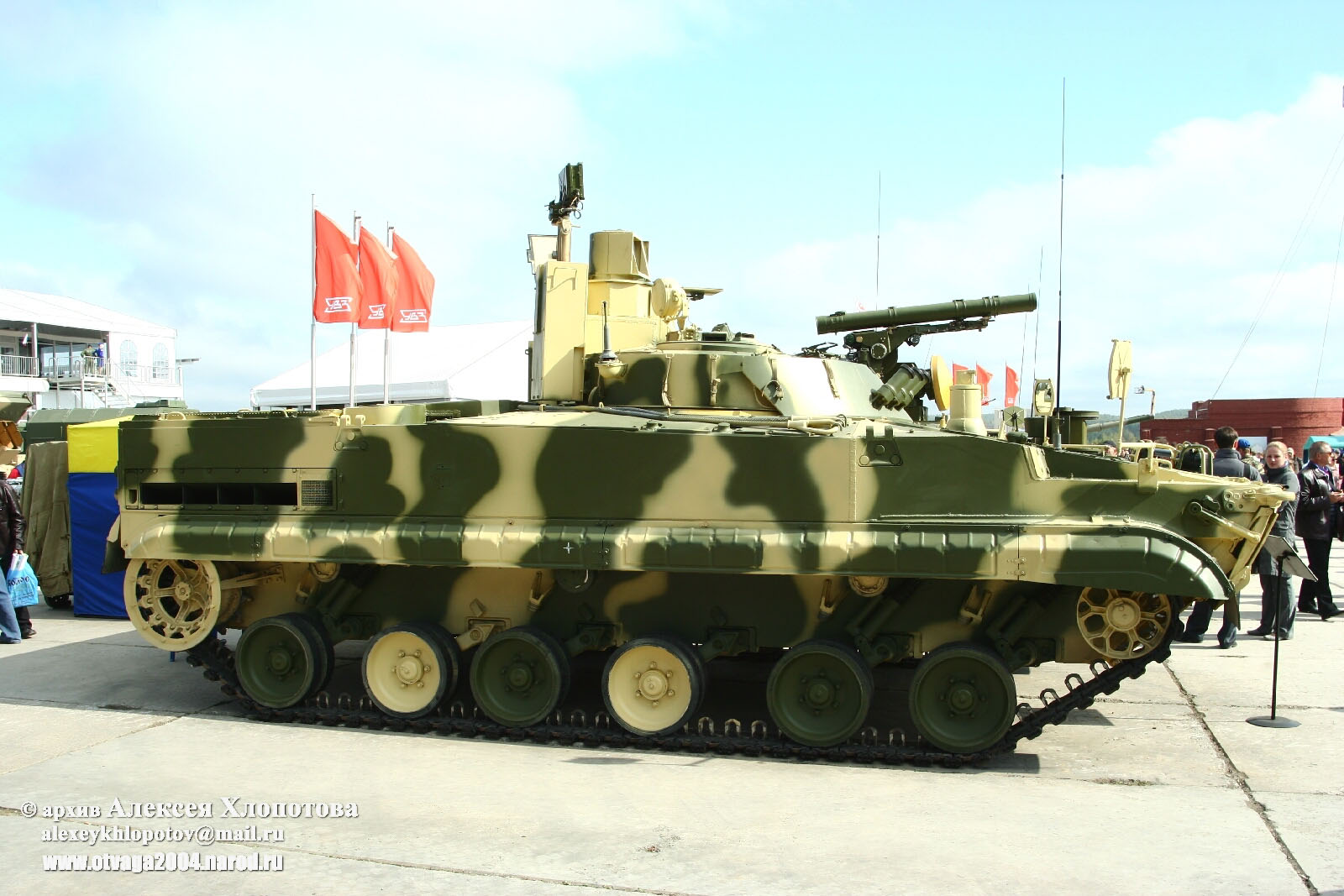

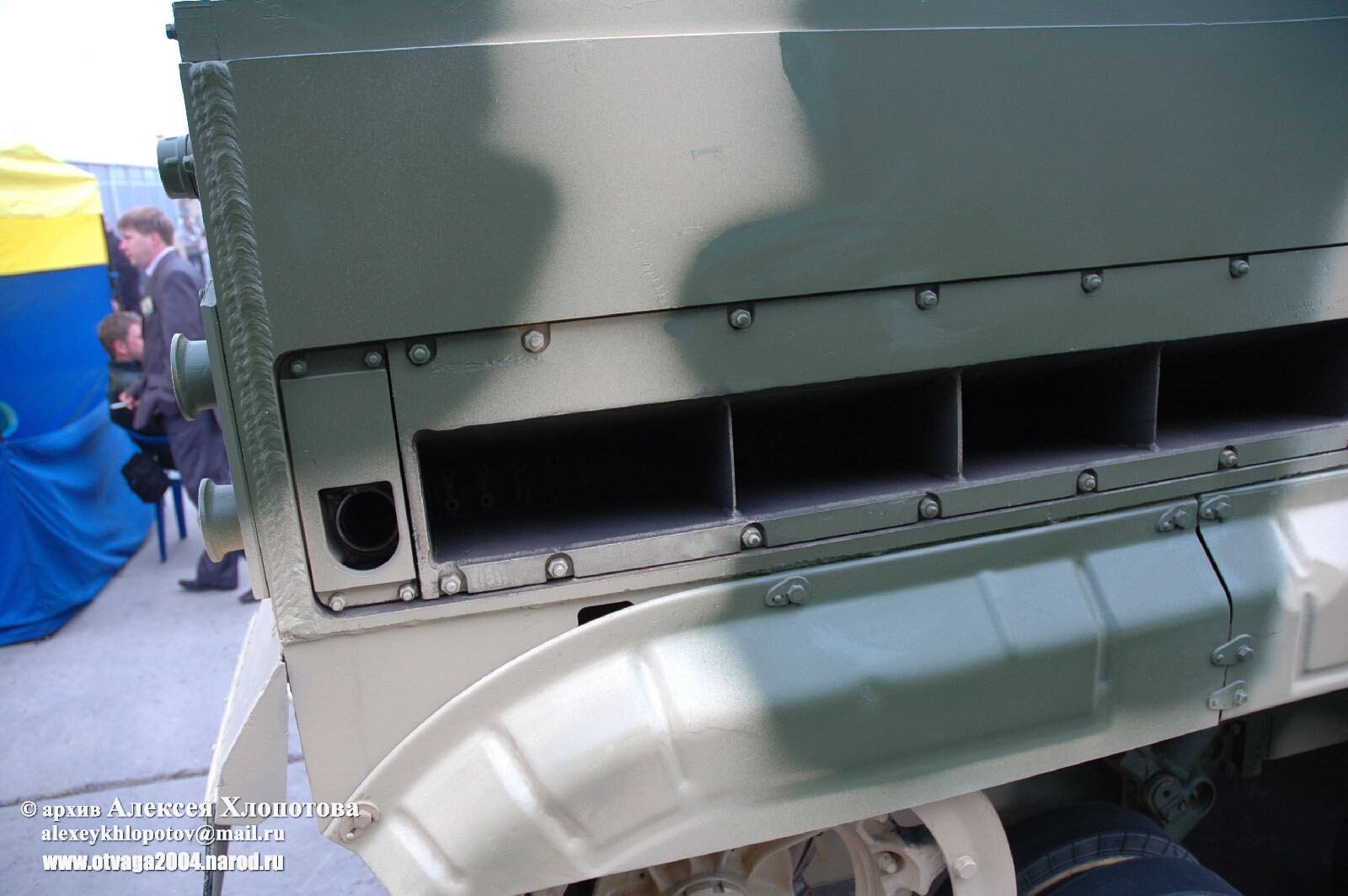

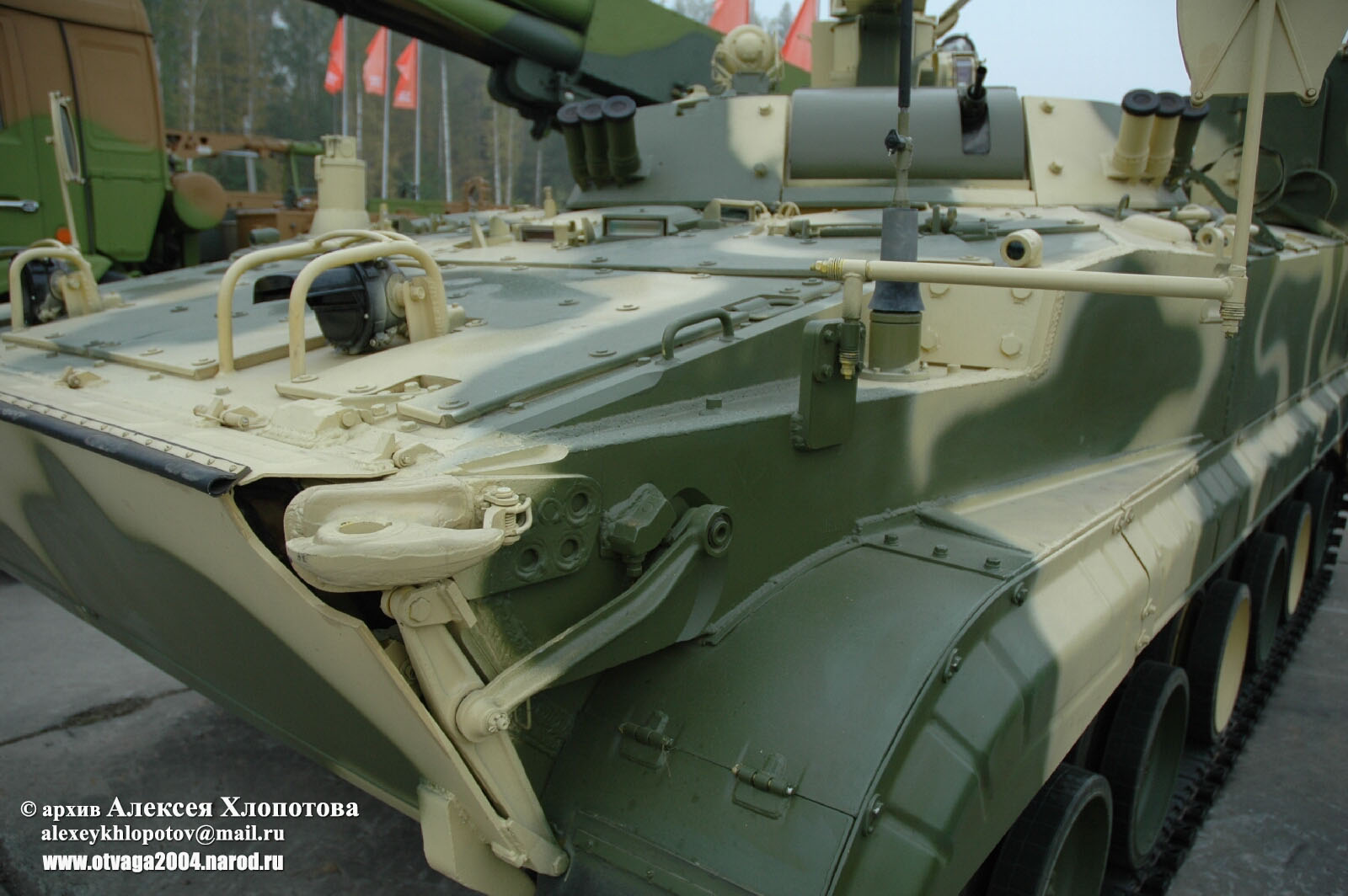

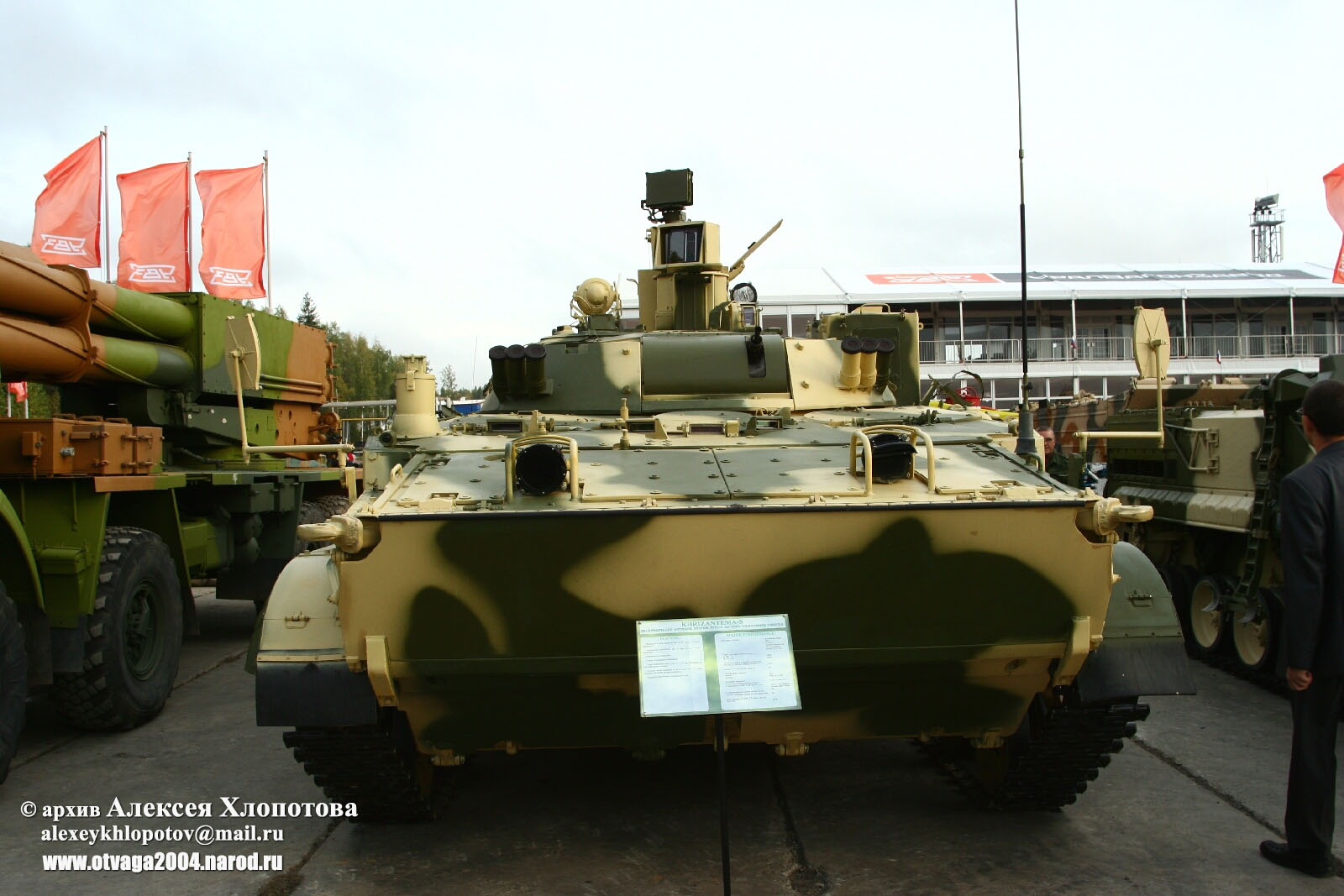

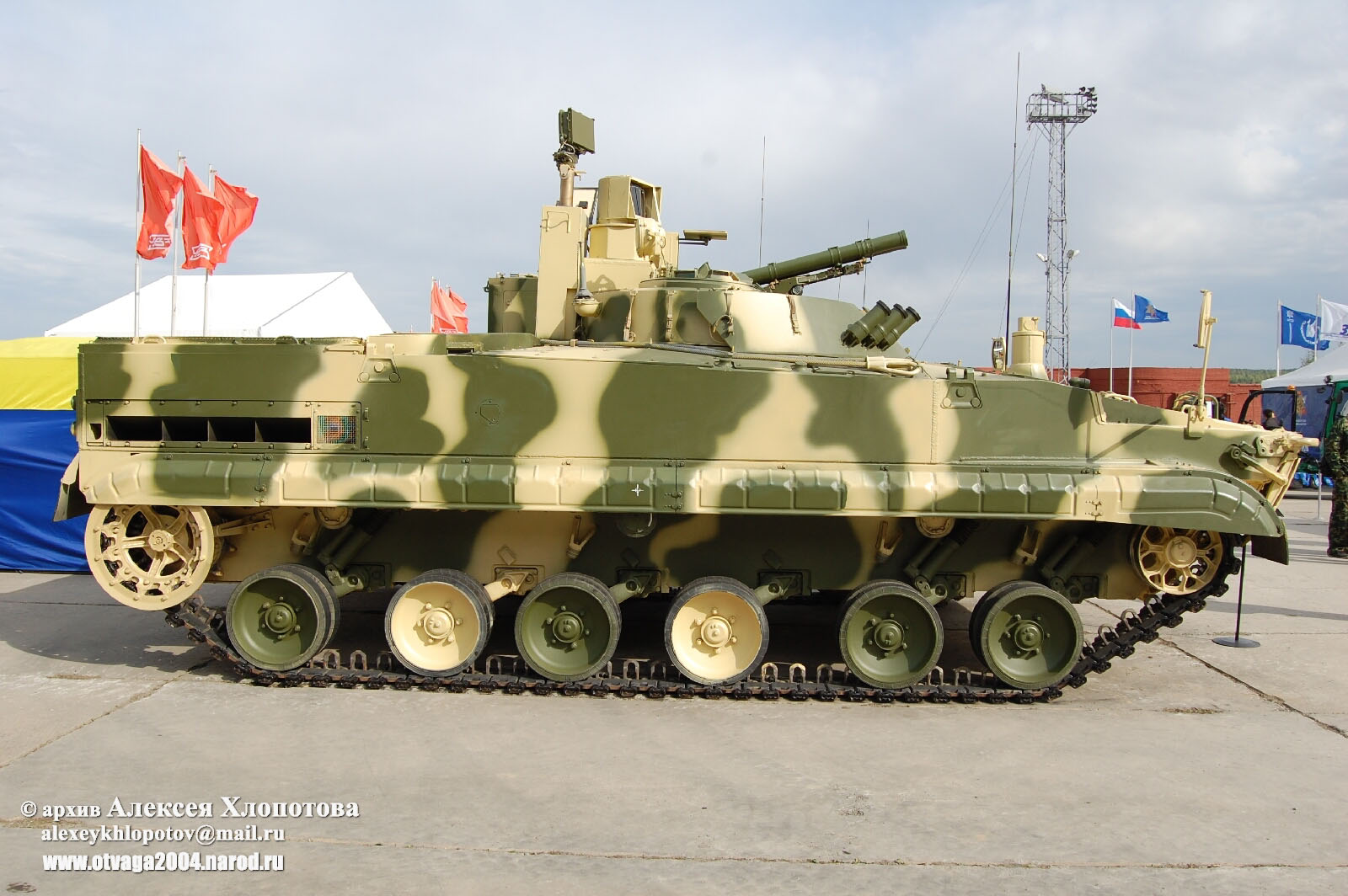

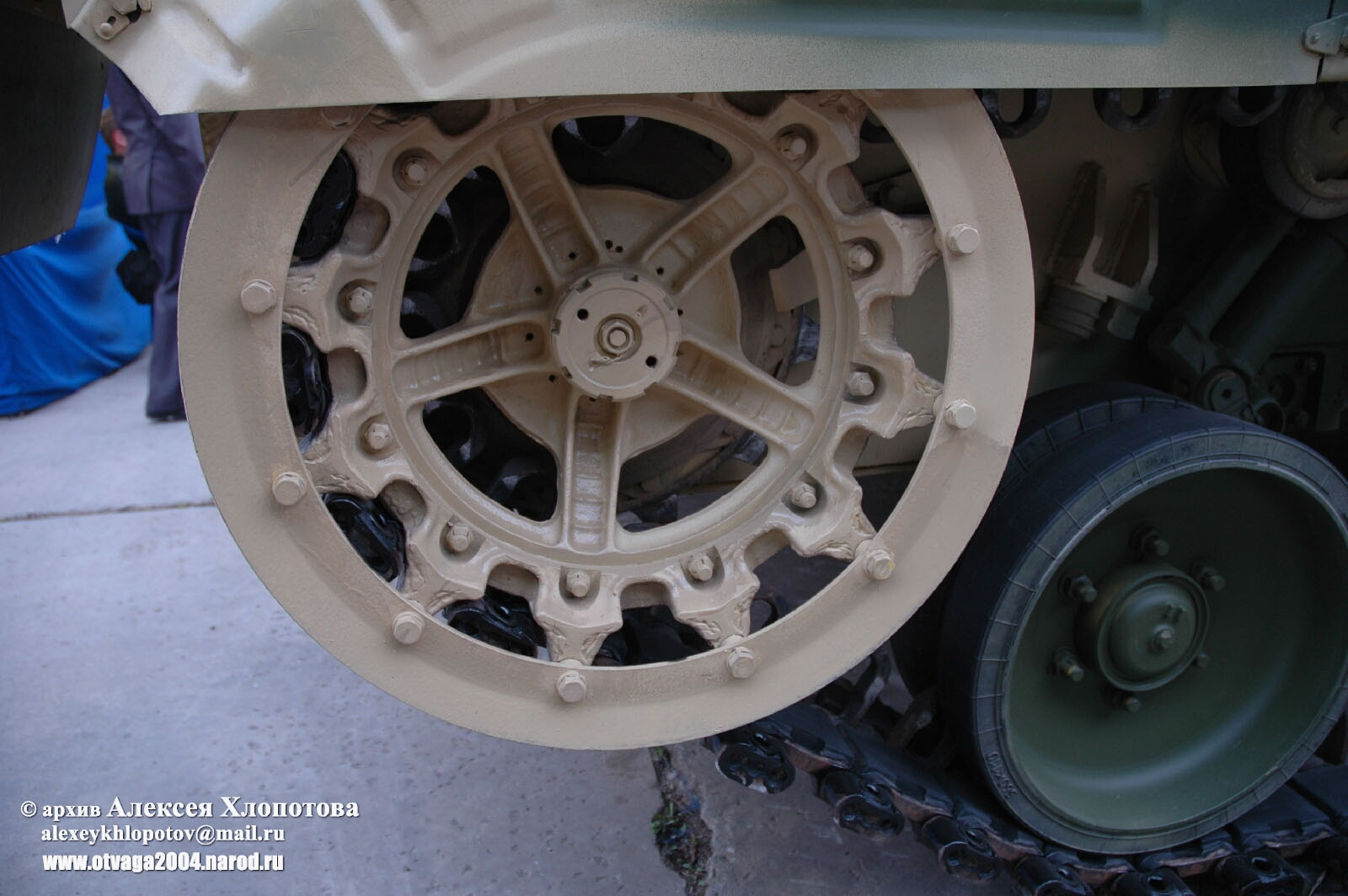

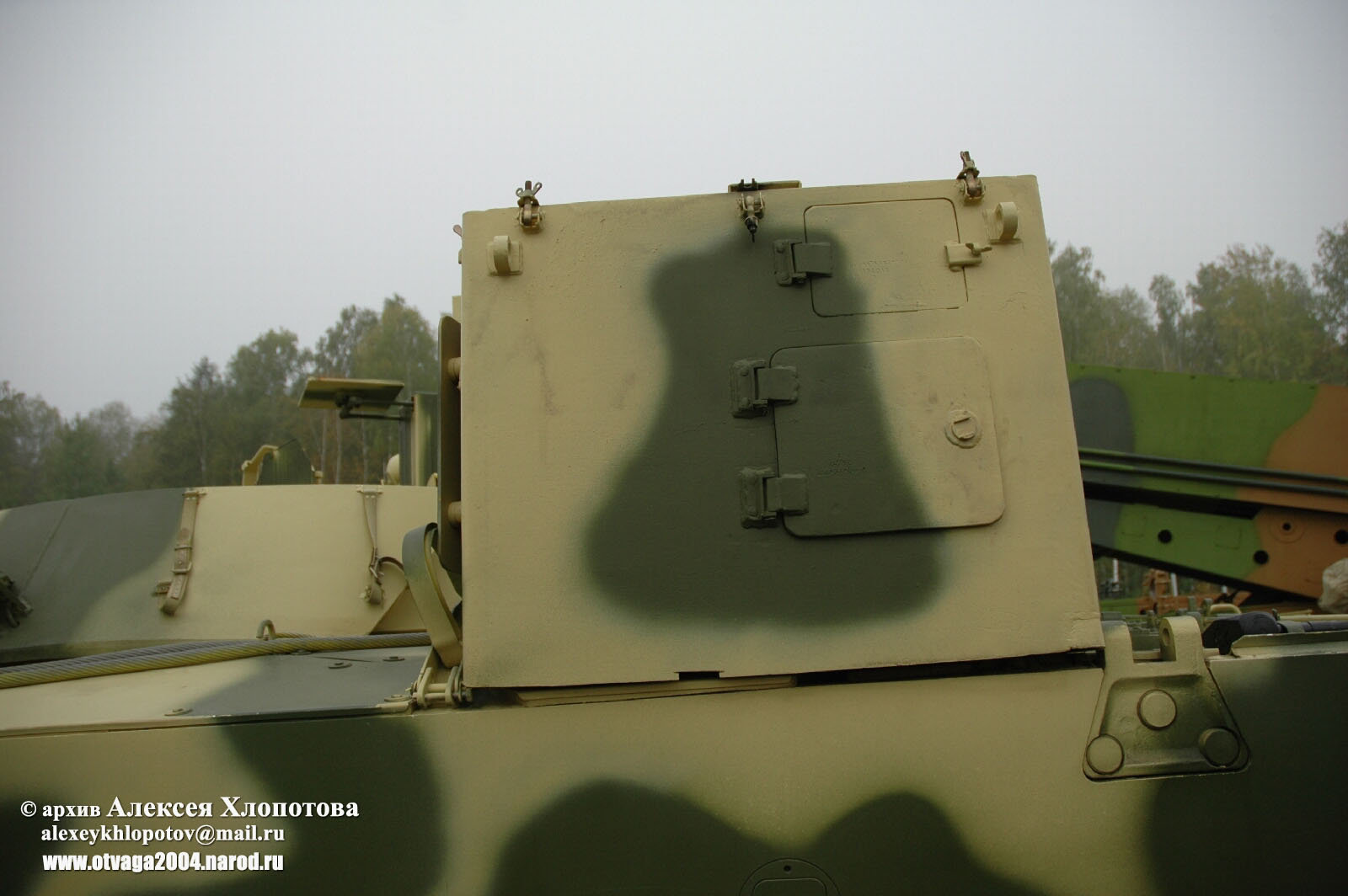

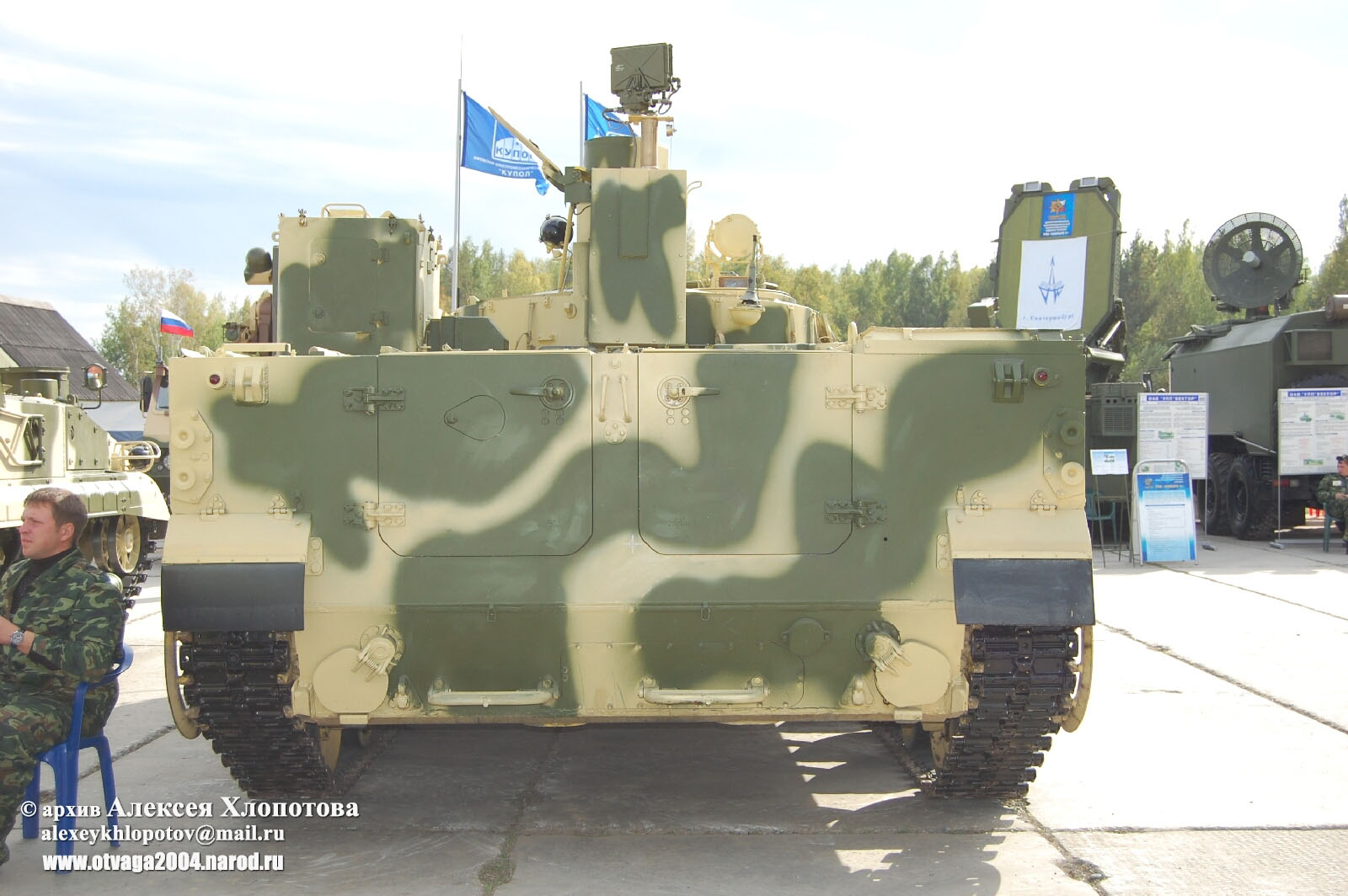

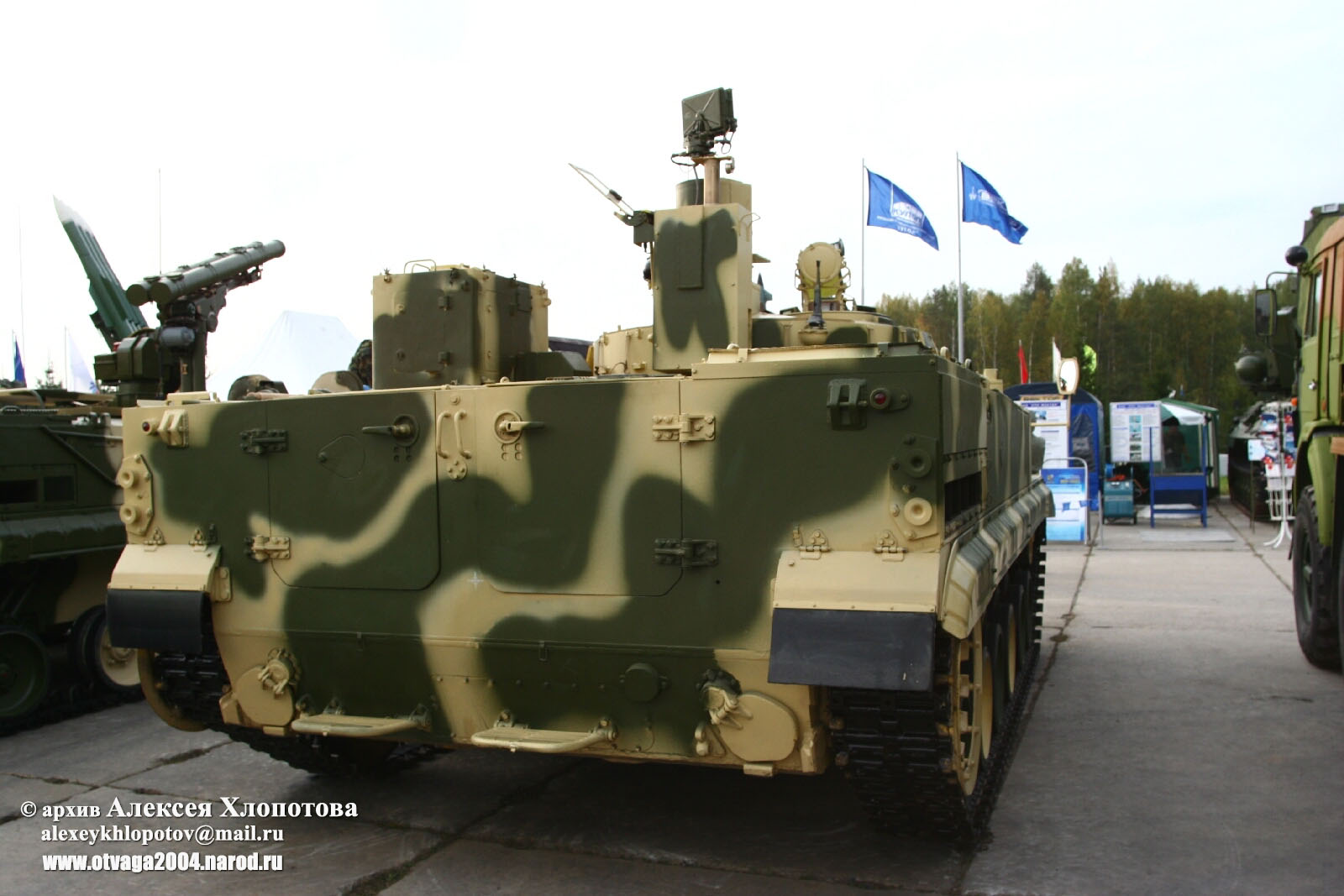

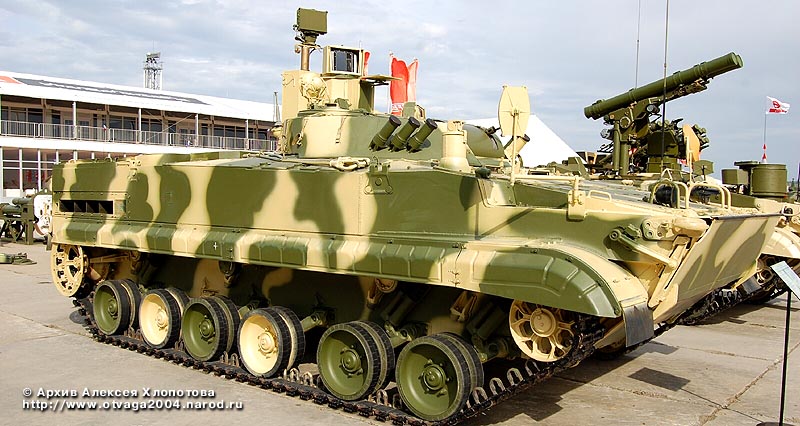

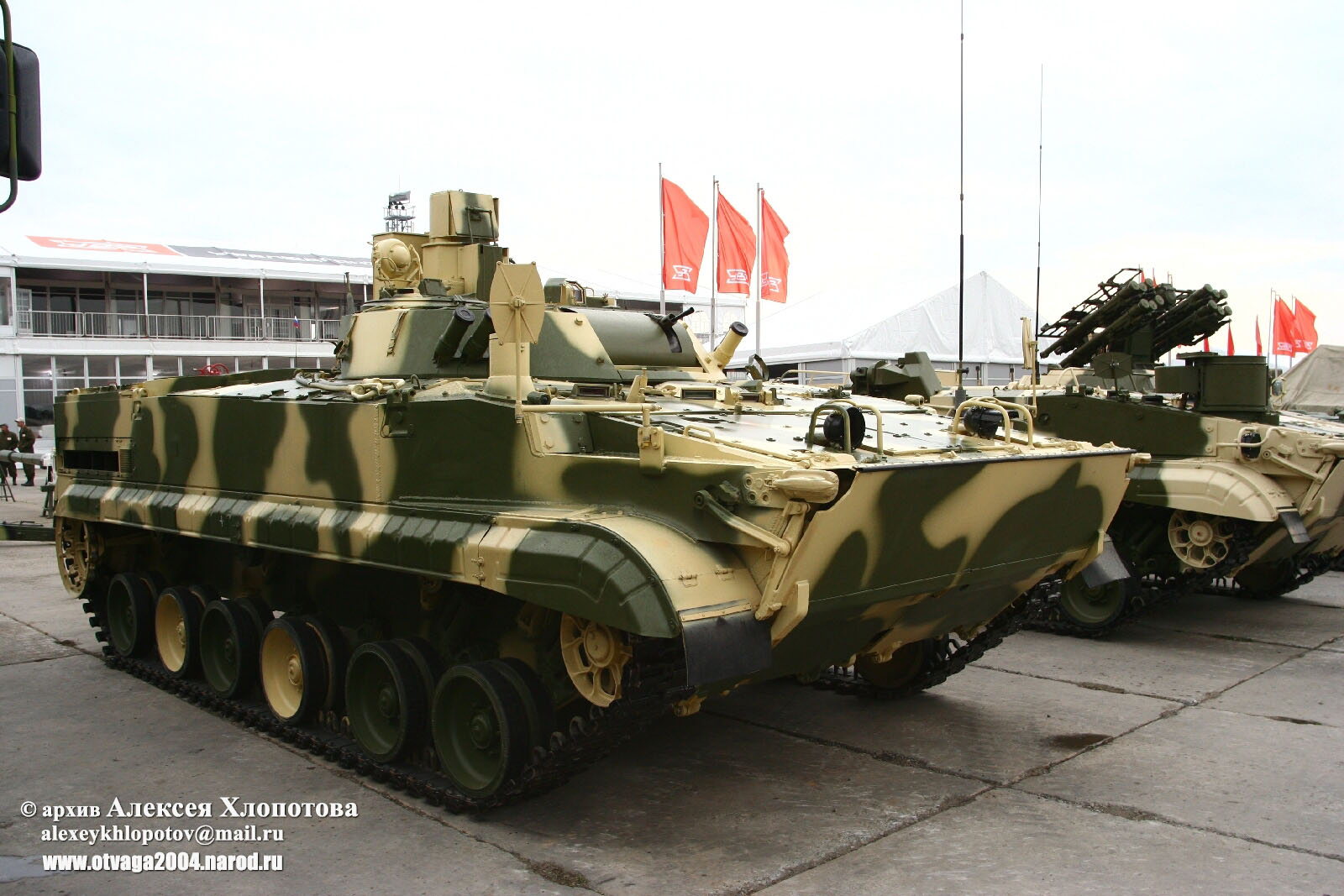

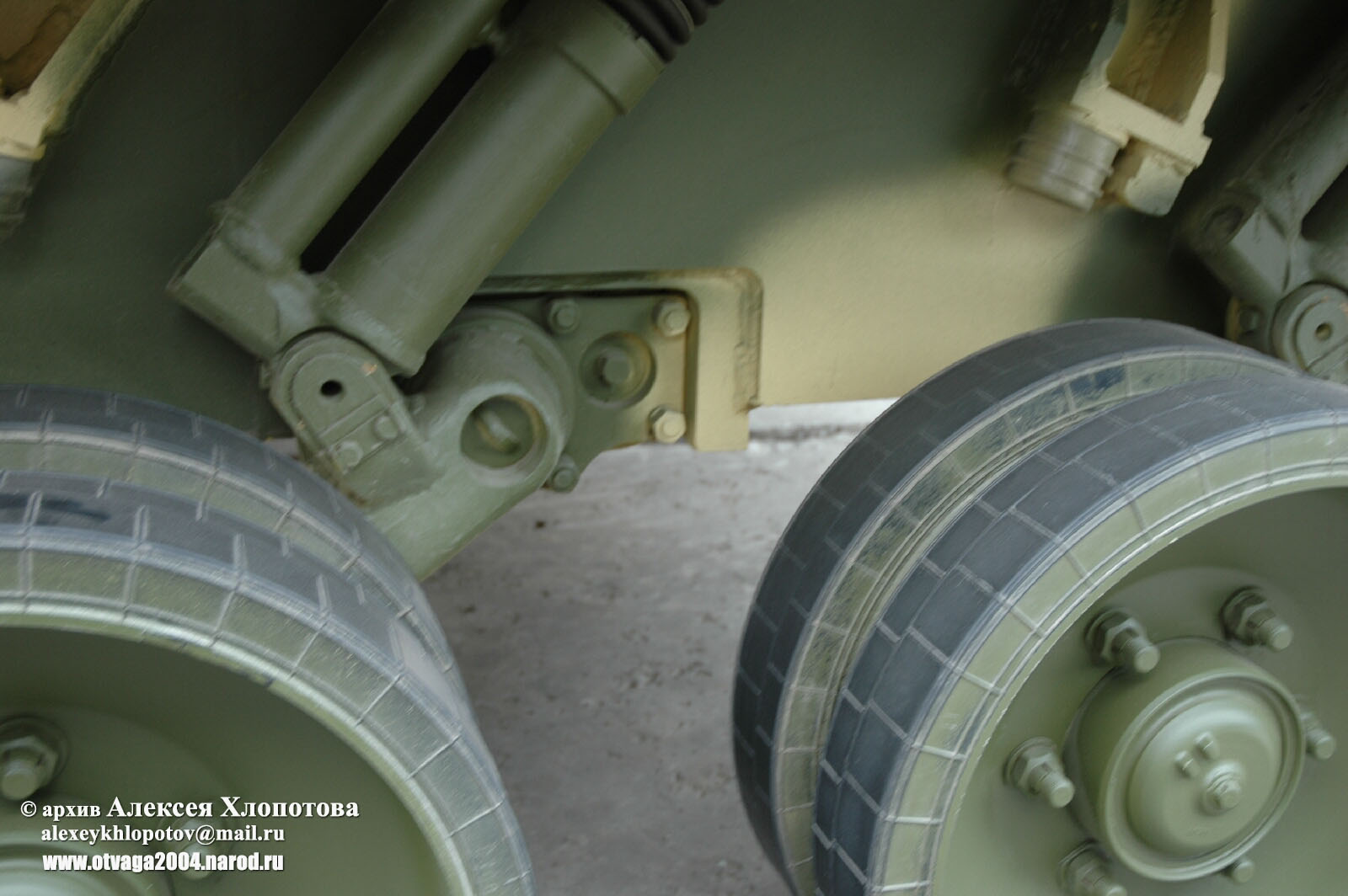

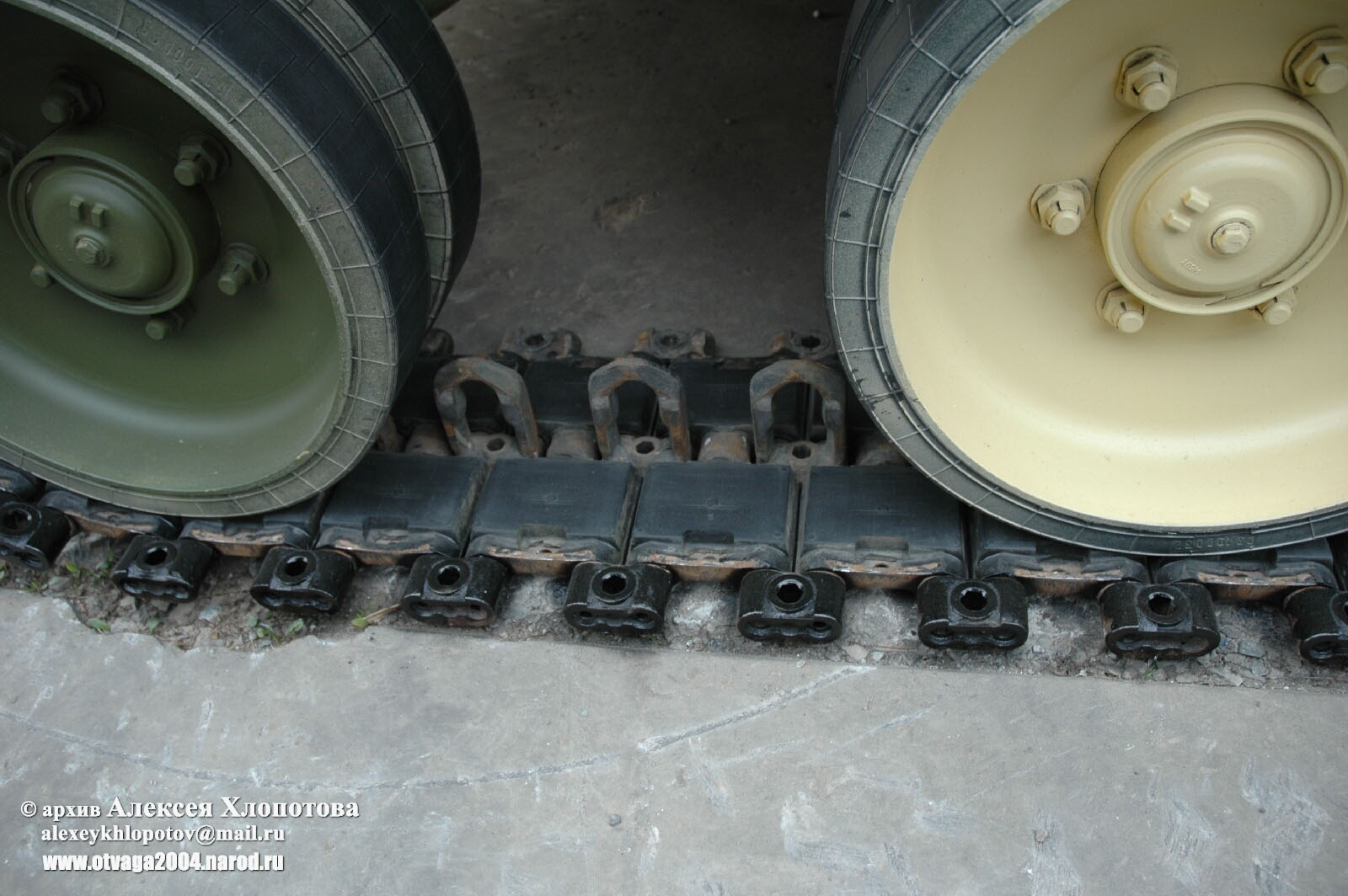

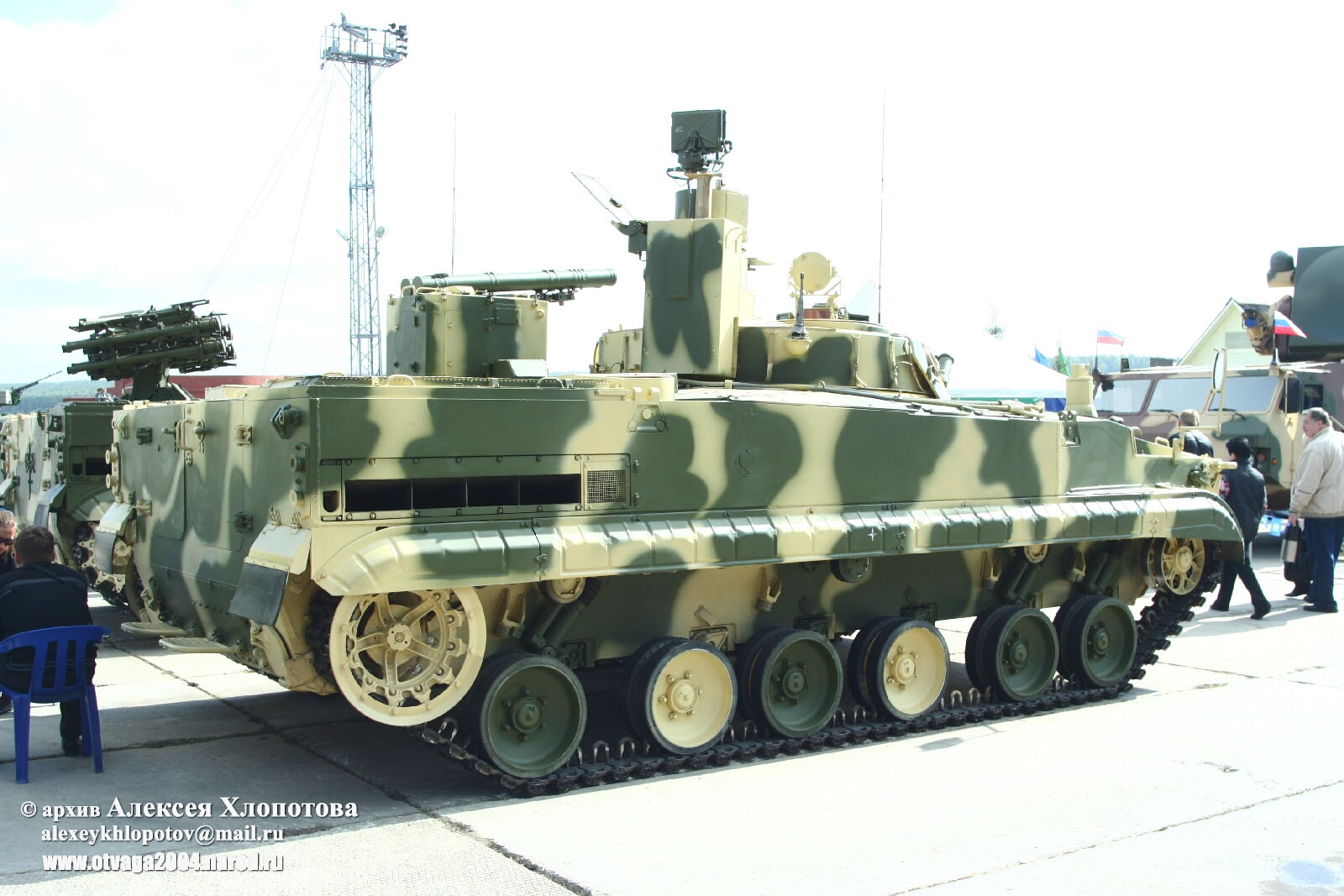

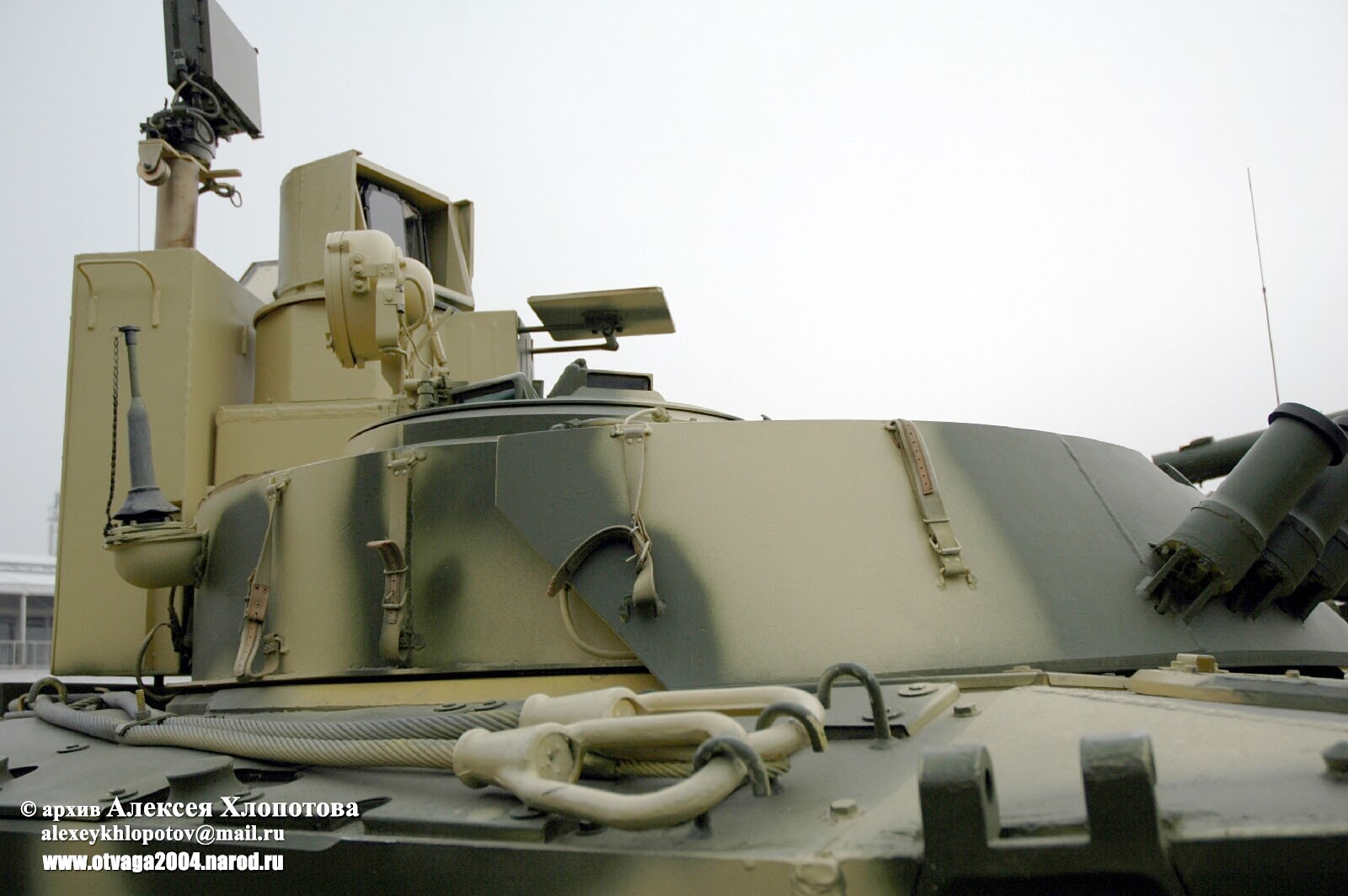

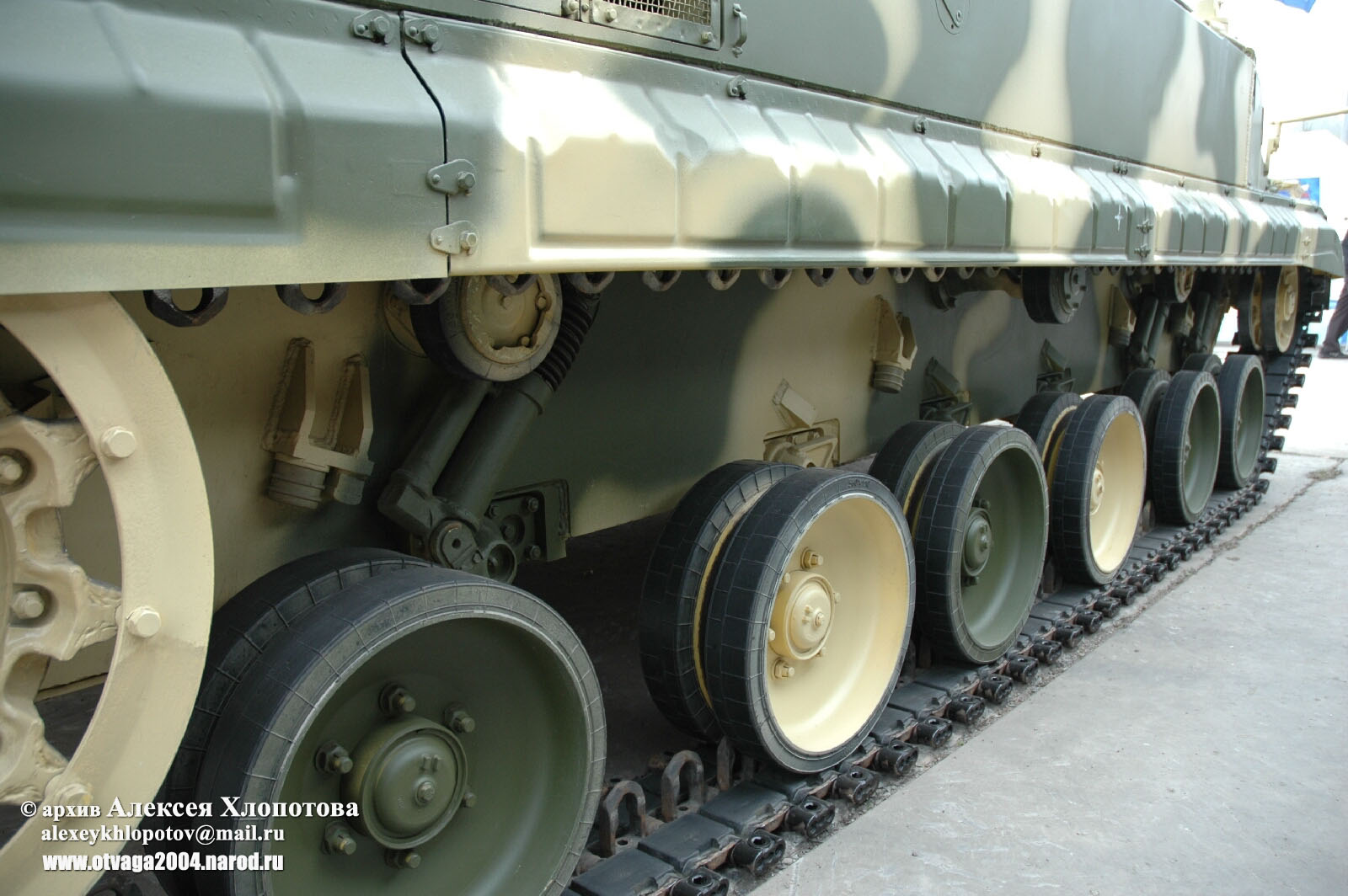

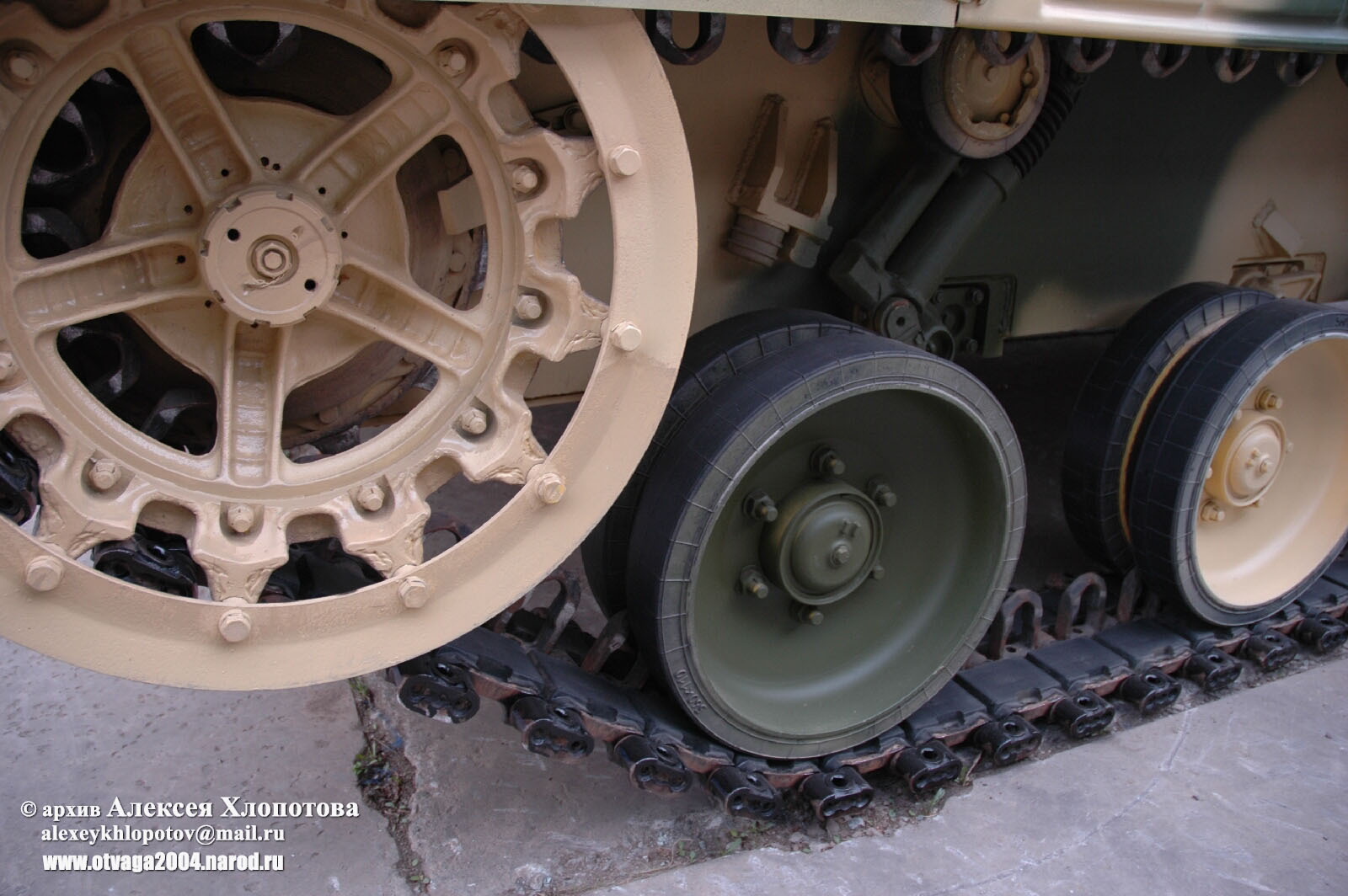

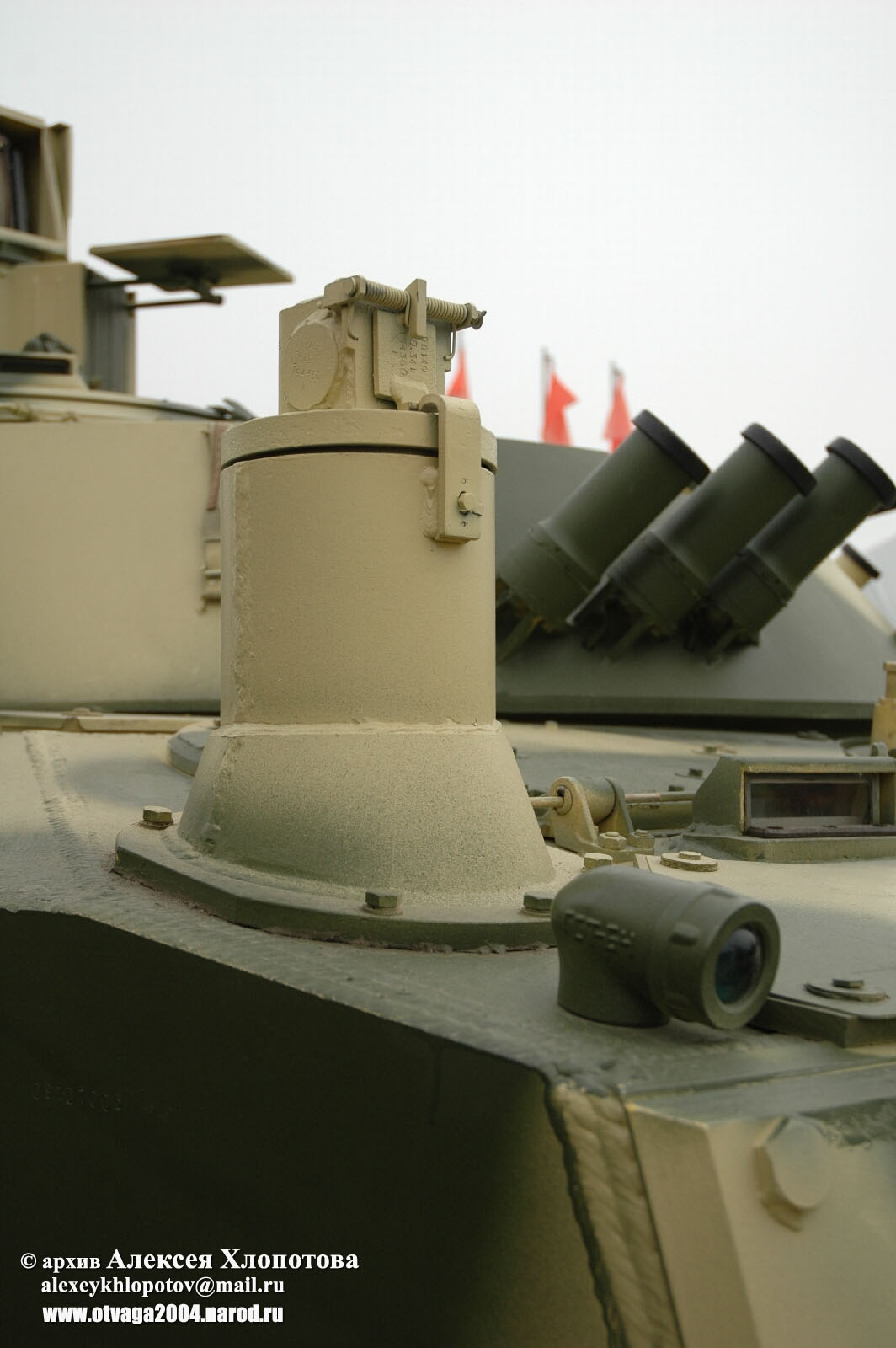

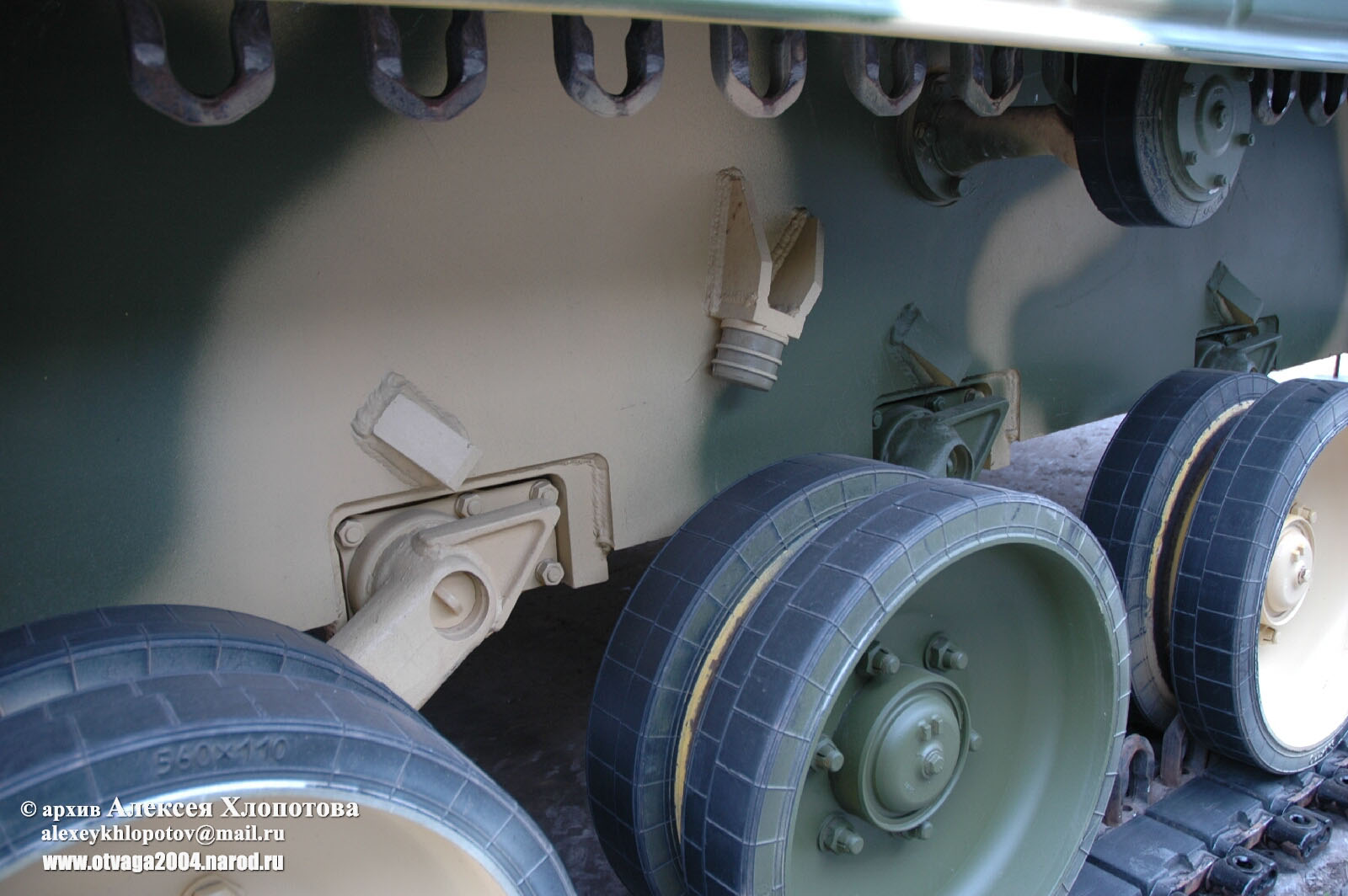

Машина 9П157-4 (фотодетализация)



© Фото А.Хлопотова, В.Вовнова, Р.Сорокина
