Боевая машина 9П157-2 противотанкового ракетного комплекса 9К123 «Хризантема-С» (фотодетализация)

© Фоторепортаж Алексея Хлопотова
Специально для сайта «Отвага»
2011 г.

Любое заимствование и использование размещаемых здесь фотоматериалов – только с разрешения администрации сайта «Отвага» и автора фотографий

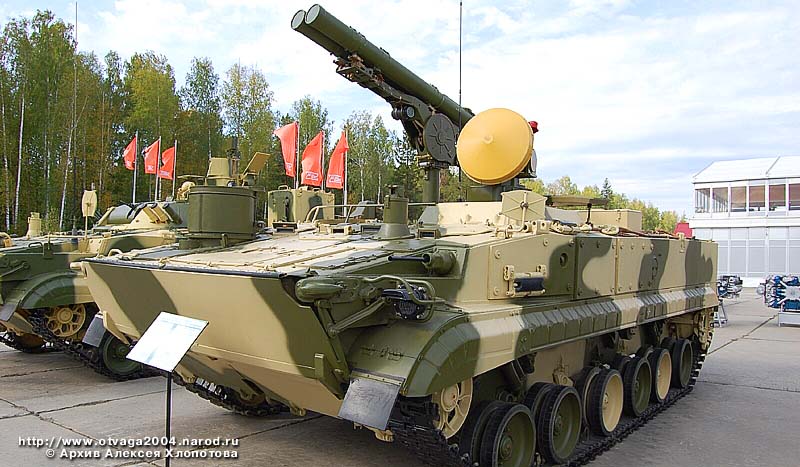

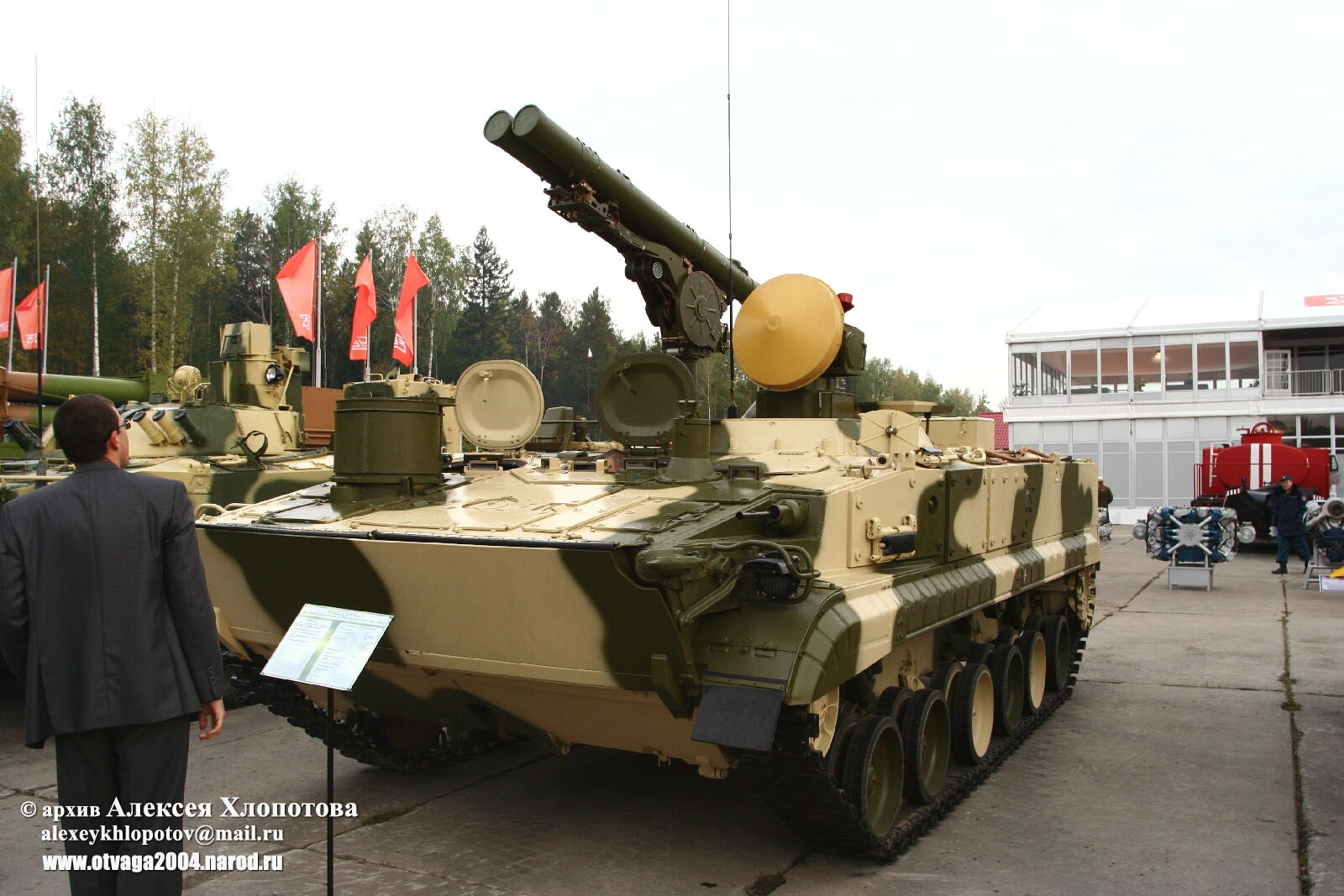

Боевая машина 9П157-2 самоходного многоцелевого ПТРК «Хризантема-С» была продемонстрирована на VIII Международной выставке вооружений «Нижний Тагил-2011» (REA-2011). Данная фотодетализация на сайте «ОТВАГА» является продолжением материала А.Хлопотова «Цветок, рожденный убивать», опубликованного на его персональном блоге «Gur Khan attacks!».

Комплекс «Хризантема-С» (по западной классификации – AT-15 «Springer») был разработан в Коломенском КБ Машиностроения в 1990-х годах под руководством генерального конструктора С. П. Непобедимого. Он предназначался для уничтожения современной и перспективной бронетехники, в том числе танков, оснащенных динамической защитой, а также инженерных и фортификационных сооружений, надводных целей, малоскоростных воздушных целей и живой силы. Отличительными особенностями этого ПТРК являются: абсолютная всепогодность, автоматическая комбинированная система управления по радиолучу и полуавтоматическая по лучу лазера, возможность одновременного обстрела двух целей и высокая скорострельность. Серийное производство комплекса 9К123 «Хризантема-С» ведется на ФГУП «Саратовский агрегатный завод».

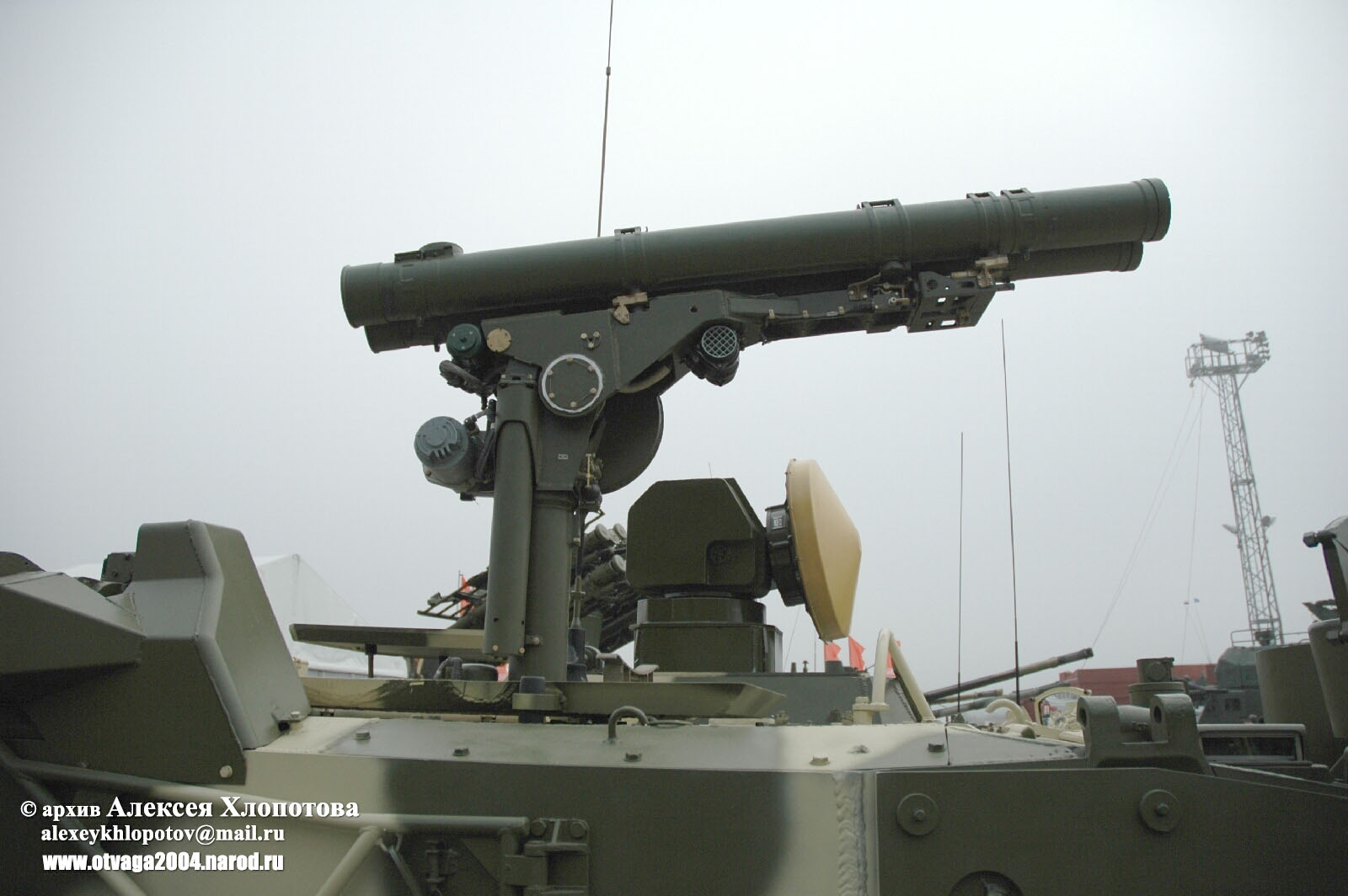

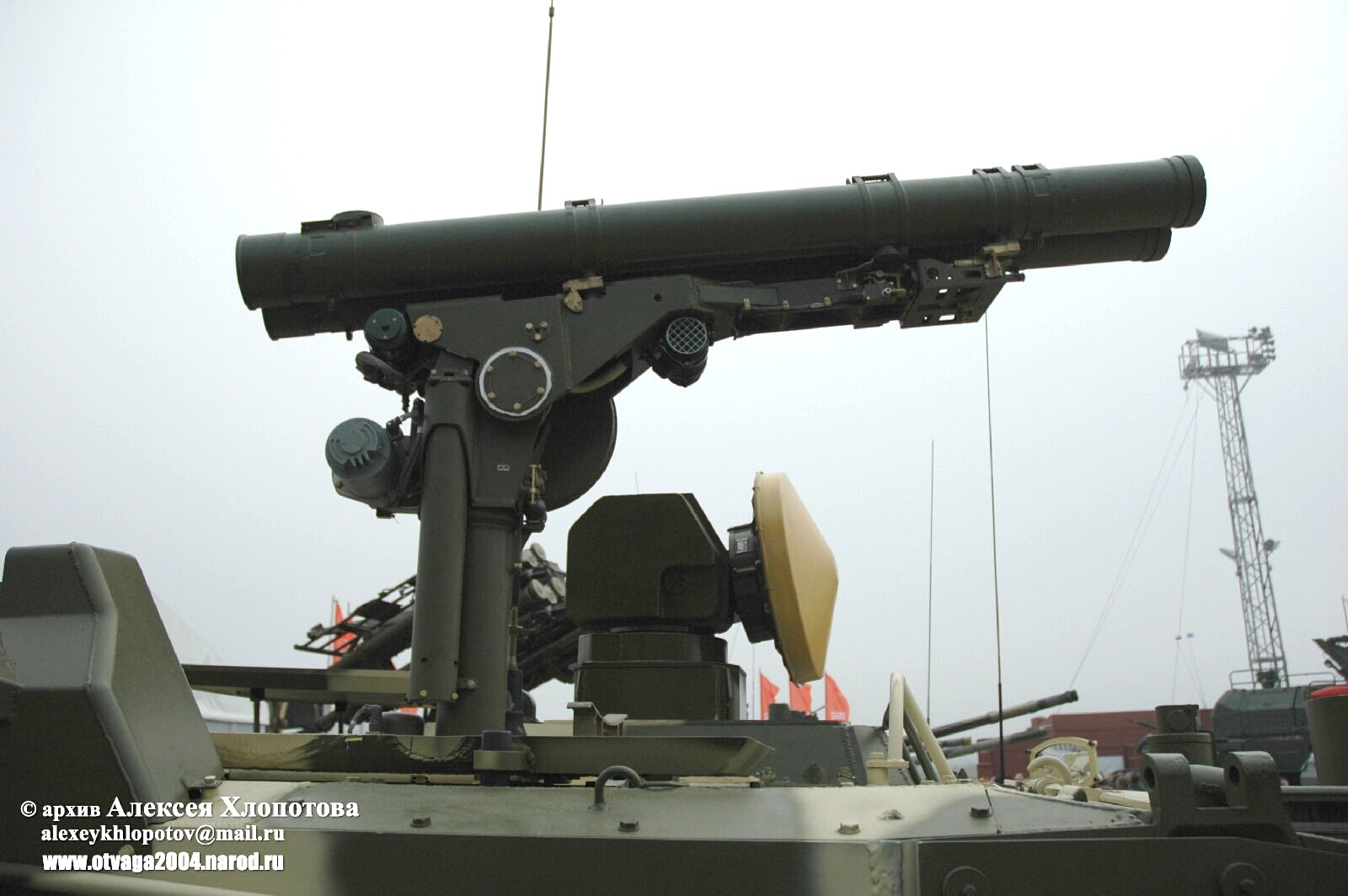

Двухконтейнерная пусковая установка и средства системы наведения размещаются на боевой машине 9П157-2, созданной на базе шасси БМП-3. Это решение позволило не только обеспечить унификацию, но также дало машине высокую подвижность и проходимость, возможность преодоления водных преград сходу, обеспечило хорошую защищенность и авиатранспортабельность. Экипаж машины состоит из двух человек – механика-водителя и наводчика-оператора.

В боекомплект комплекса входят 15 противотанковых ракет четырех модификаций: 9М123 – с тандемно-кумулятивной боевой частью, наведение по лазерному лучу; 9М123-2 – с тандемно-кумулятивной БЧ, наведение по радиоканалу; 9М123Ф – с термобарической БЧ, наведение по лазерному лучу; 9М123Ф-2 – с термобарической БЧ, наведение по радиоканалу.

Кроме боевых машин 9П157-2 в состав комплекса «Хризантема-С» также входят: машина управления батареей 9П157-4, контрольно-проверочная машина 9В945, контрольно-проверочная машина 9В990 и тренажер 9Ф852.



Основные тактико-технические характеристики ПТРК 9К123 «Хризантема-С»

Боевая машина 9П157-2

Боевая масса, тонн

около 20

Экипаж, чел.

2

Возимый боекомплект ракет, шт.

15

Мощность двигателя, л.с.

660

Скорость хода по шоссе, км/ч

до 70

Скорость на плаву, км/ч

10

Запас хода по шоссе, км

600

Ракета 9М123

Максимальная дальность стрельбы ПТУР 9М123(Ф), м

5000

Максимальная дальность стрельбы ПТУР 9М123(Ф)-2, м

6000

Минимальная дальность, м

400

Стартовый вес ракеты, кг

46

Масса кумулятивной БЧ, кг

8

Длина, мм

2040

Диаметр, мм

152

Размах крыла, мм

310

Средняя маршевая скорость, м/сек

около 400



см. также: Машина 9П157-4 управления батареей ракетного комплекса 9К123 «Хризантема-С» (фотодетализация)

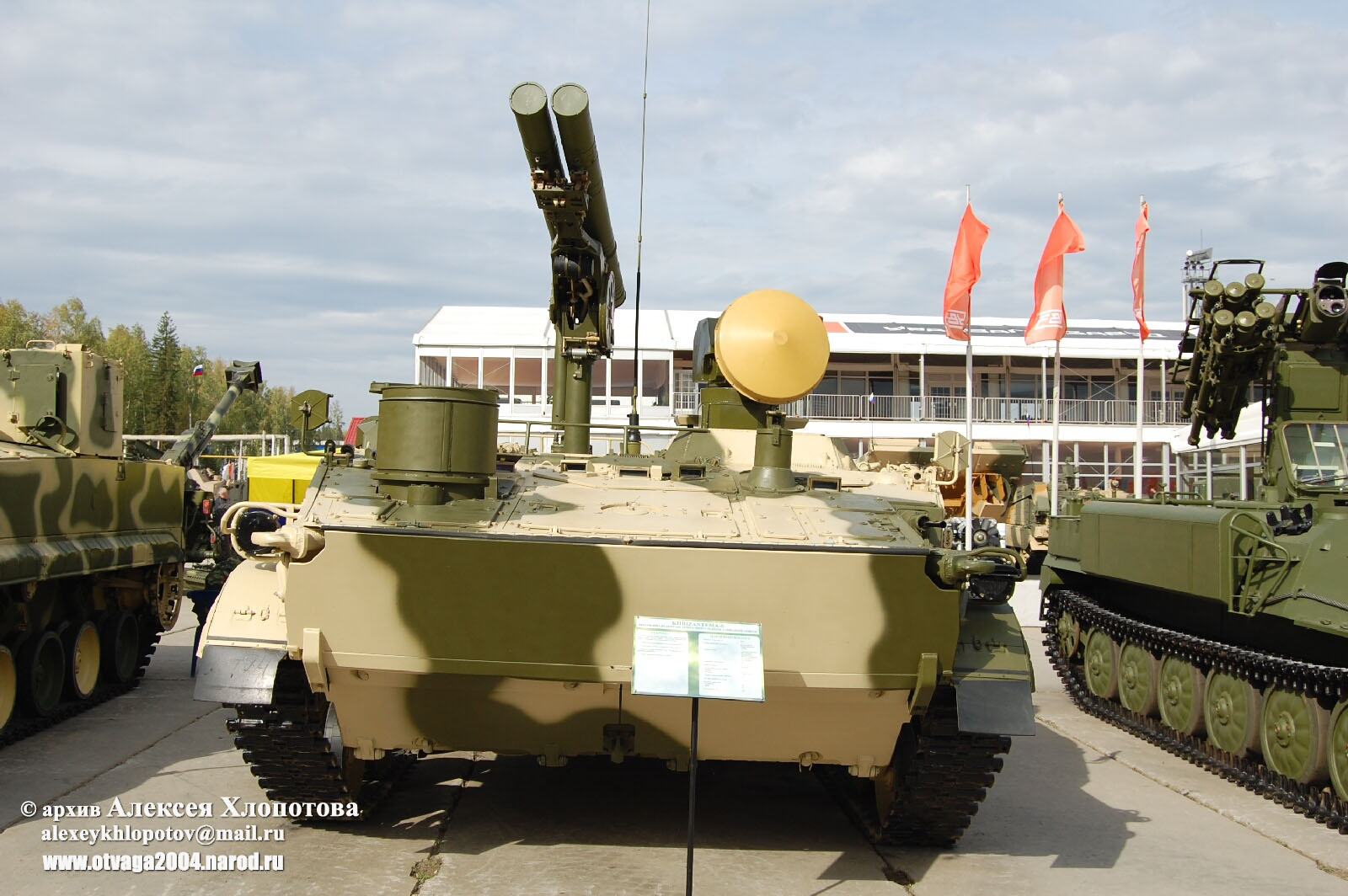

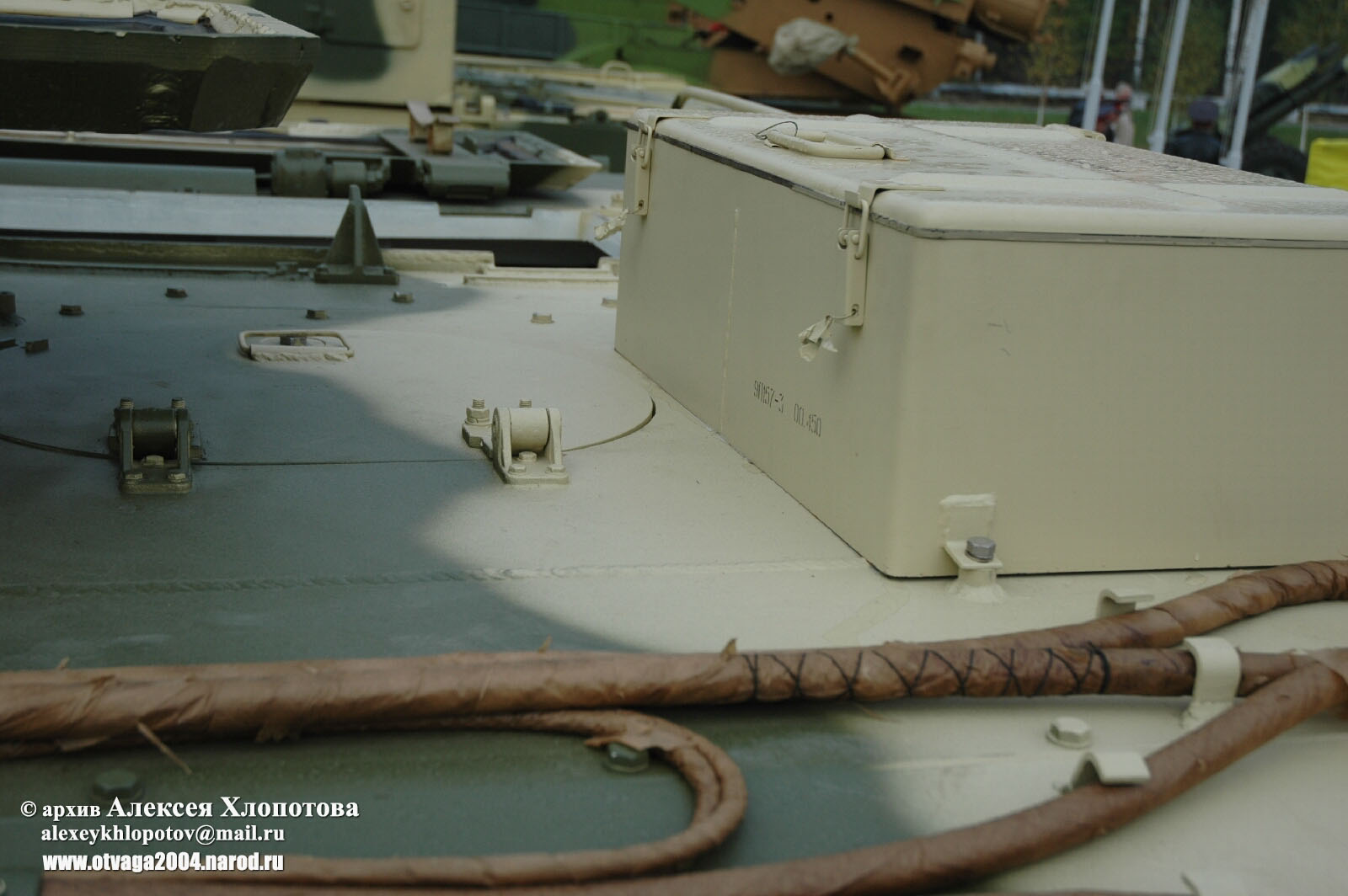

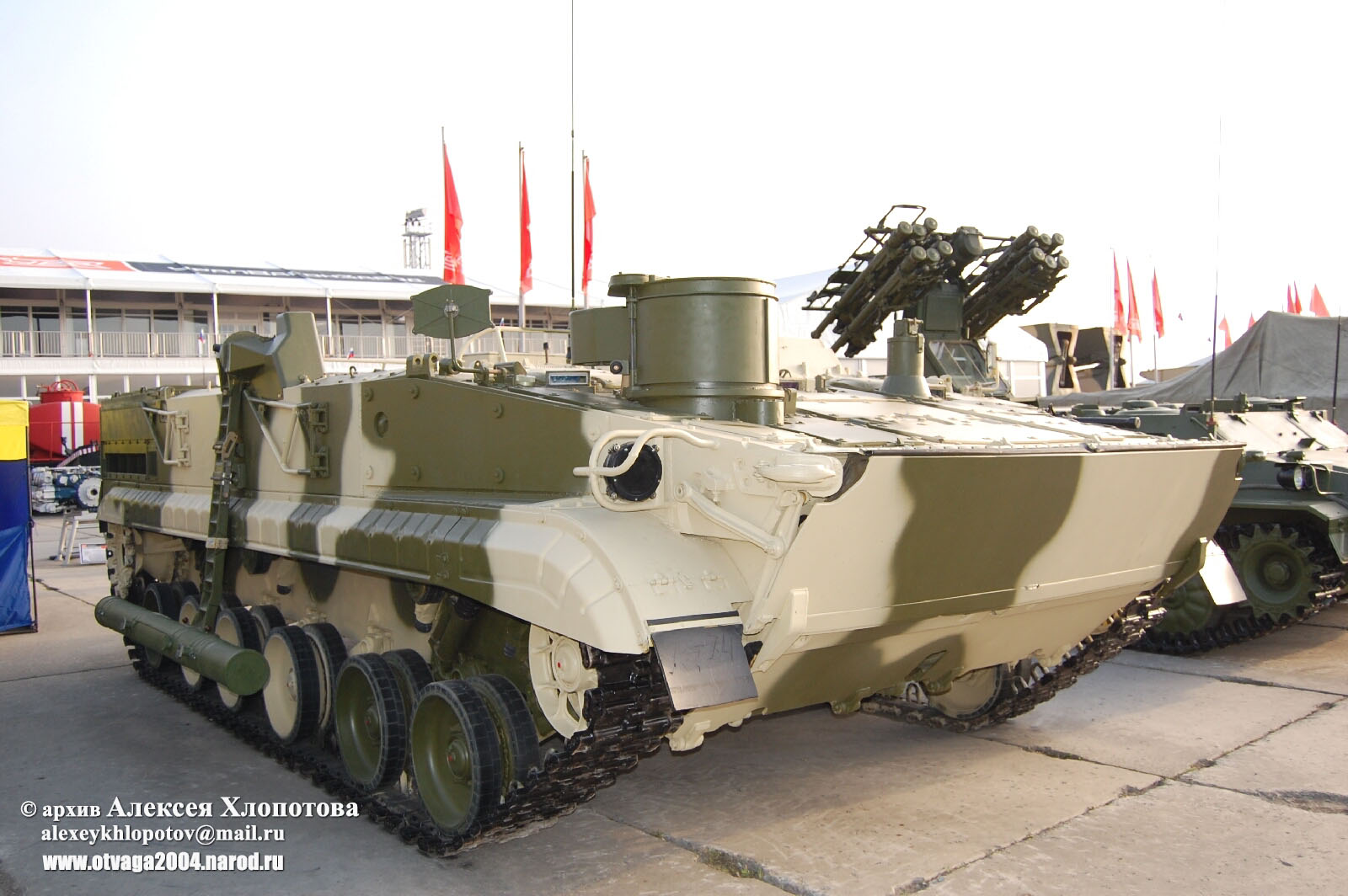

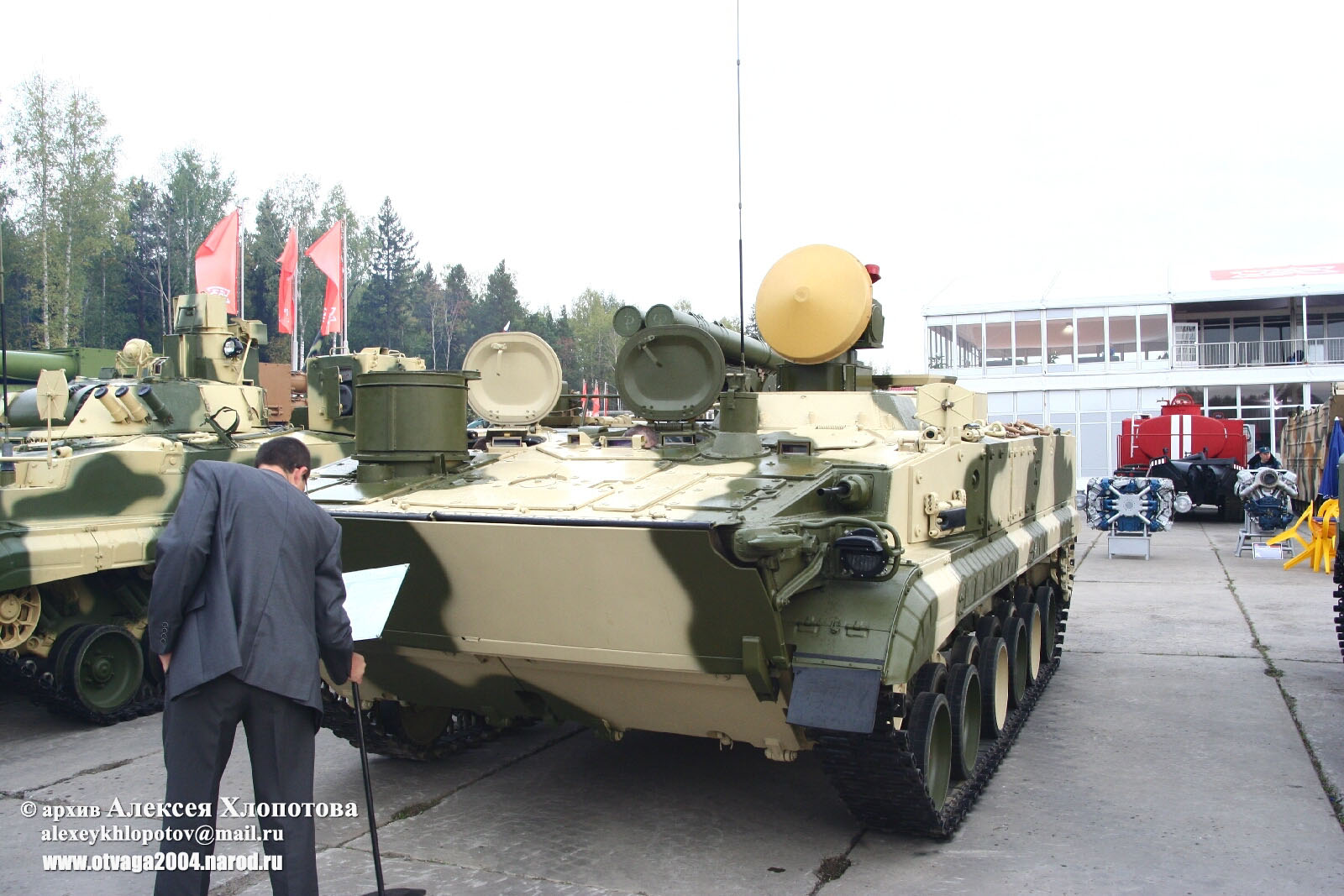

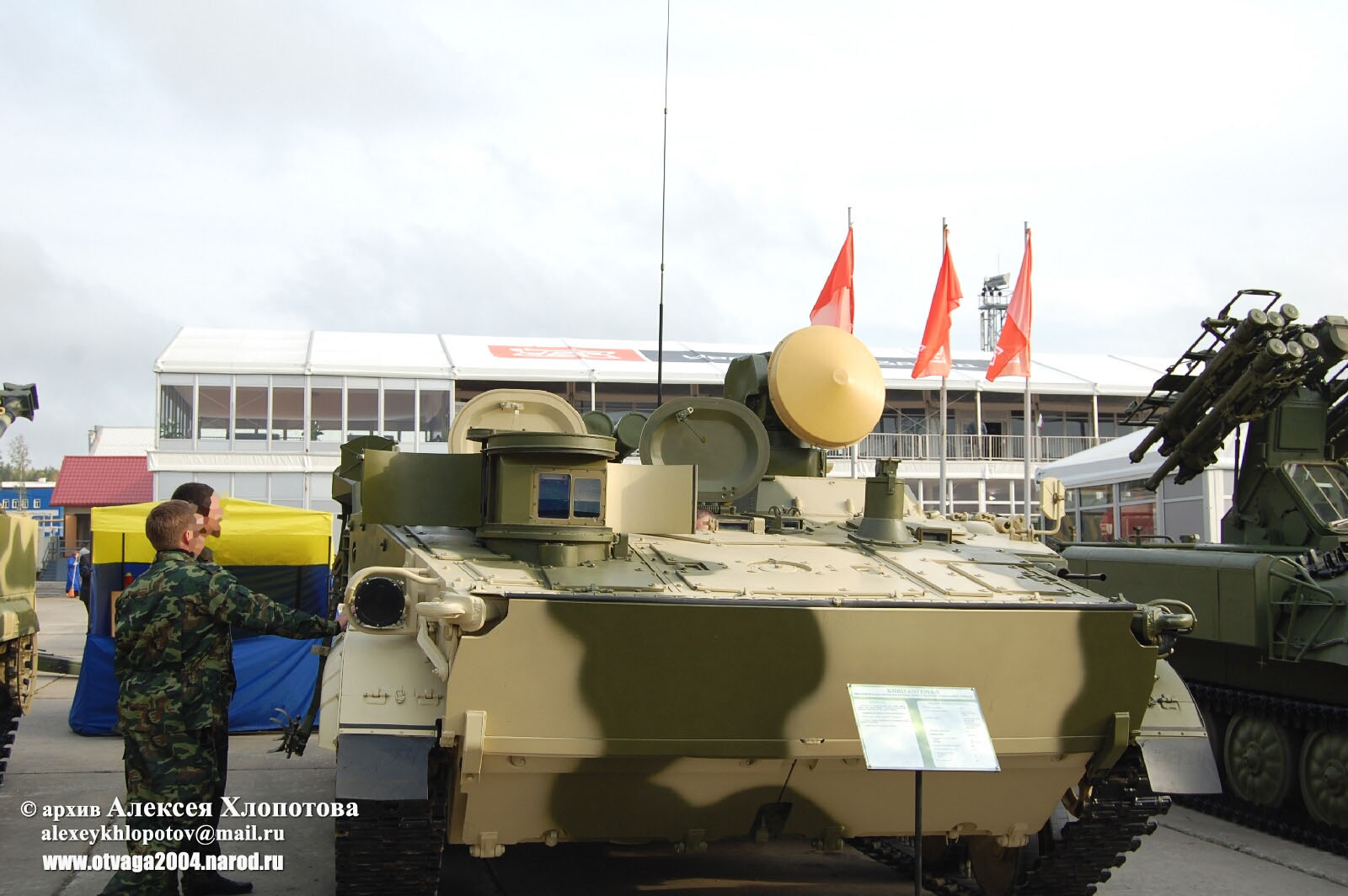

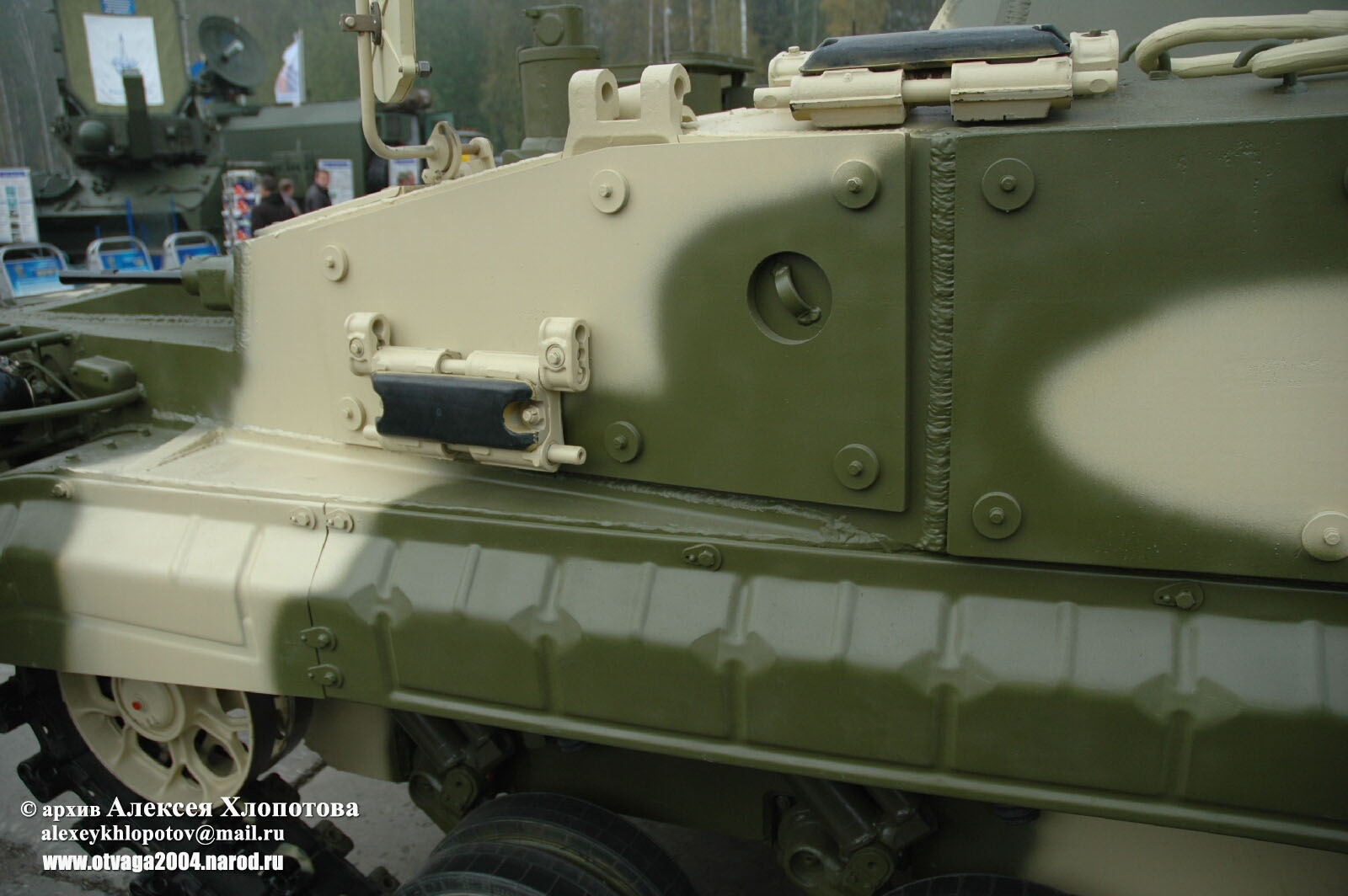

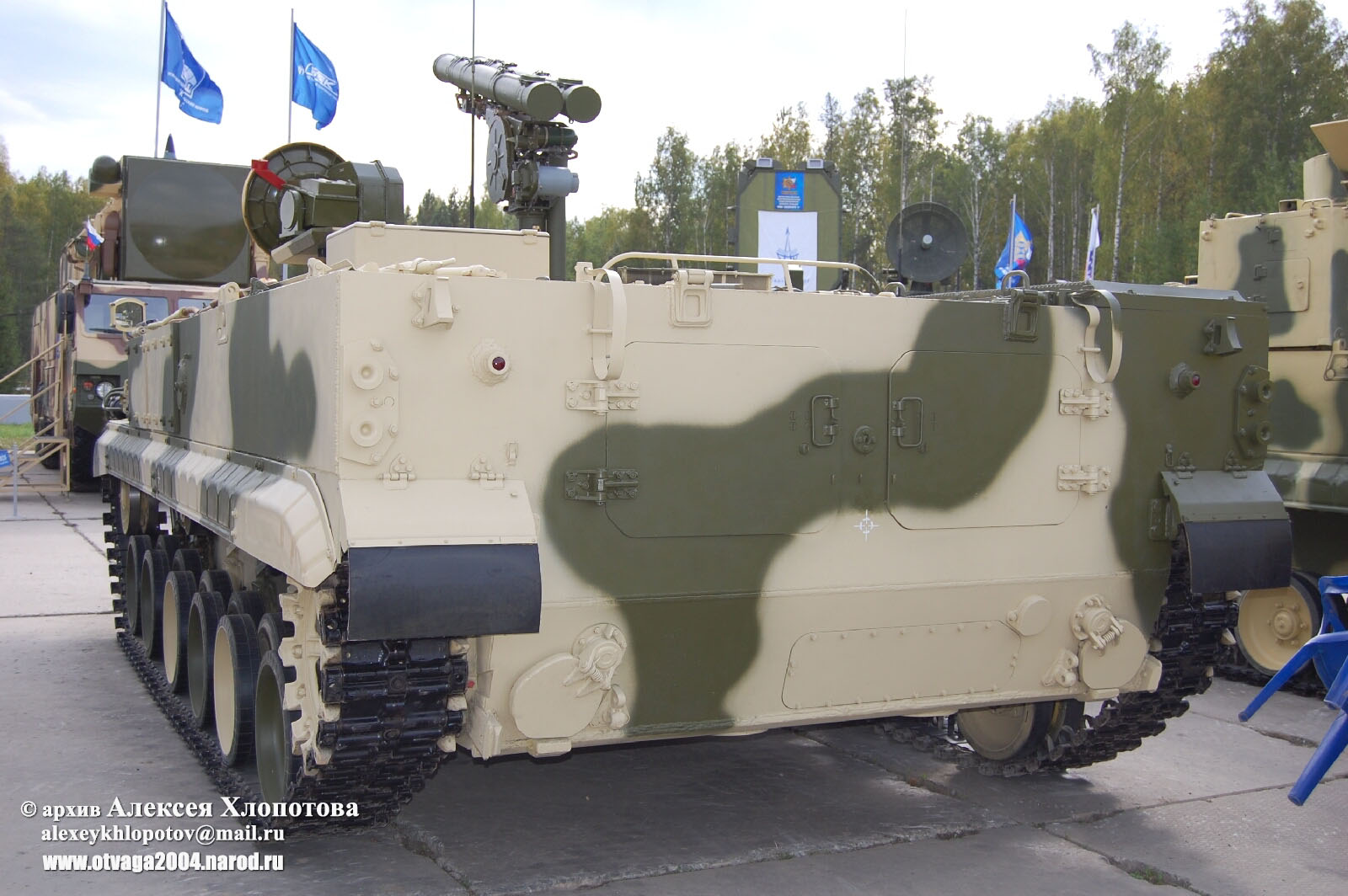

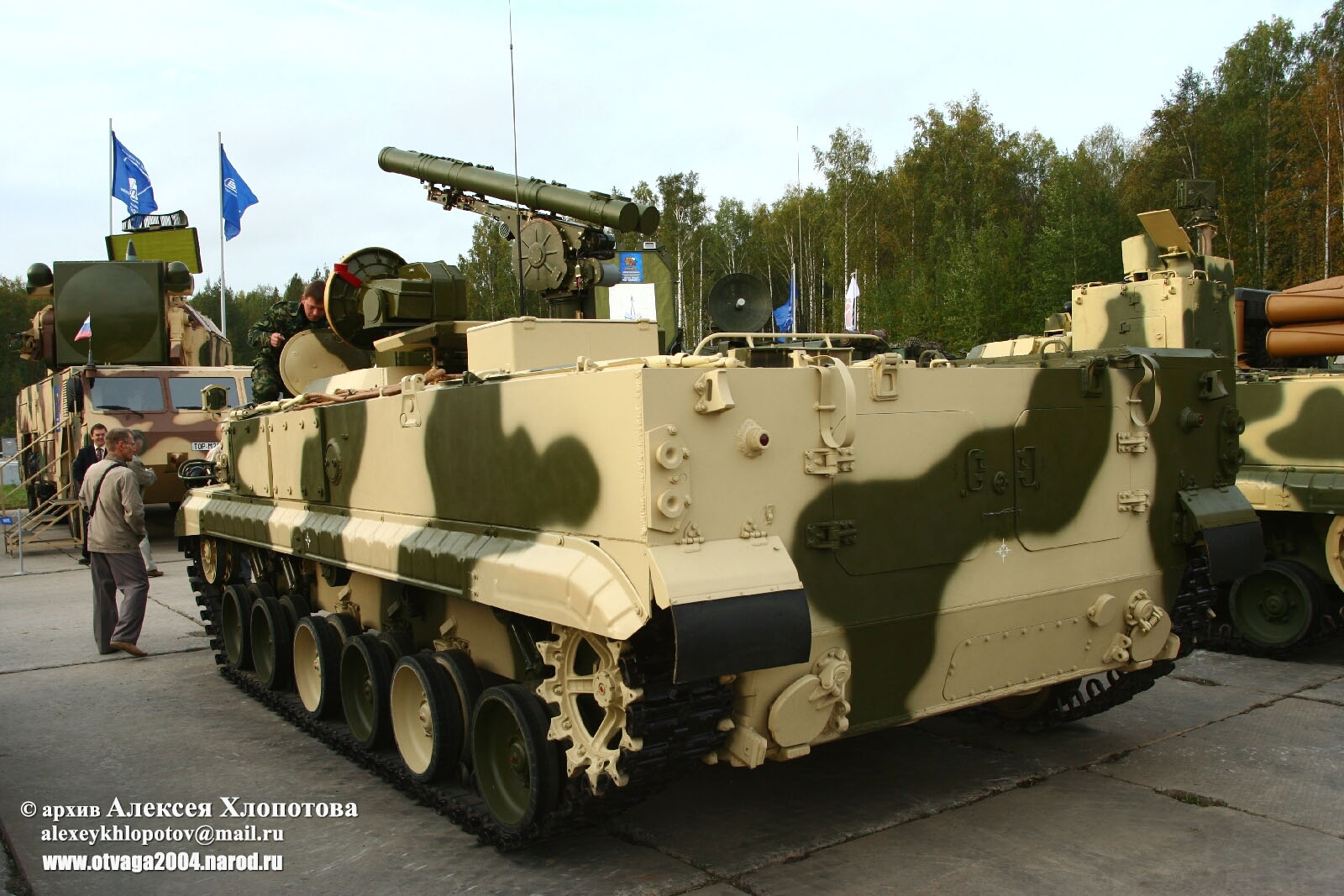

БМ 9П157-2 ПТРК 9К123 «Хризантема-С» (фотодетализация)



© Фото Алексея Хлопотова
