Огневая мощь танков

Владимир Войтов – председатель военно-научного комитета БТВТ и АТ ГАБТУ МО РФ, полковник
Журнал «Военный парад» март-апрель 2009

Современные танки приспособлены для ведения боевых действий практически в любых условиях (природно-климатических, астрономических, почвенно-грунтовых и т.п.). В качестве целей для танков на поле боя выступают, как правило, бронированные наземные объекты (в т.ч. подвижные), живая сила противника, летательные аппараты, долговременные огневые точки и другие. Вооружение позволяет экипажам с закрытых огневых позиций поражать как видимые цели, так и находящиеся в укрытиях (окопах) или за складками местности на дальностях более пяти километров.

Можно с уверенностью утверждать, что с появления танков и по настоящее время наиболее динамично развивалось их вооружение и улучшались его характеристики. Так, только в послевоенное время танки приобрели возможность вести эффективную стрельбу с ходу, поиска целей как днем, так и ночью и в сложных погодных условиях, высокоточно стрелять на дальностях до пяти километров и т.п. Более чем в 3 раза возросла бронепробиваемость танковых боеприпасов, в составе вооружения появились комплексы управляемого подрыва осколочно-фугасных (шрапнельных) снарядов, комплексы управления полетом ракет, тепловизионные прицелы (каналы).

Вооружение современных танков – это сложная техническая система, объединяющая оружие, систему управления огнем (СУО), боеприпасы, систему боепитания.

Оружие подразделяется на основное, вспомогательное и дополнительное. В качестве основного на современных танках используются высокобаллистические пушки калибра 120 – 125 мм (см. таблицу 1).

Большинство танковых пушек гладкоствольные. Исключение составляет английская пушка L30E4 с нарезным стволом, устанавливаемая на танк «Челленджер-2».



Таблица 1

Основные ТТХ танковых пушек

Наименование

Т-90

(Россия)

М1А2

(США)

«Леопард-2А5»

(Германия)

«Леклерк»

(Франция)

«Челленджер-2»

(Великобр.)

Характеристики











Индекс пушки

2А46М

М256

Rh44

CN-120-26

L30E4

Калибр, мм

125

120

120

120

120

Тип ствола

гладкоствольный

гладкоствольный

нарезной

Длина ствола, мм (калибров)

6000 (48)

5300 (44)

5300 (44)

6200 (52)

6250 (55)

Масса пушки, кг

2450

3065

3130

2740

2750

Длина отката, мм

340

305

340

440

370

Тип продувки канала ствола

эжекци-
онный

эжекци-
онный

эжекци-
онный

вентиля-
ционный

эжекци-
онный

Живучесть ствола, выстрелов БПС

450

700

700

400

500



Для повышения могущества системы «танковая пушка – боеприпас» разработчики стремятся повысить начальную скорость снарядов за счет увеличения длины ствола пушки (2А46М – Россия, L-55 – Германия, L30E4 – Великобритания, CN-120-26 – Франция).

Для продувки канала ствола и снижения загазованности боевого отделения на большинстве танковых пушек применяются эжекторы. Исключение составляет пушка CN-120-26 танка «Леклерк» (Франция), на которой ствол после выстрела вентилируется за счет задержки времени открывания клина и продувки сжатым воздухом, что дополнительно охлаждает внутреннюю поверхность трубы.

Живучесть стволов современных танковых пушек составляет от 400 до 700 выстрелов. Наибольшие значения достигаются на пушках с внутренним защитным хромовым покрытием канала ствола.

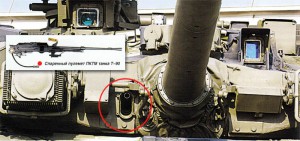

Вспомогательное оружие современных танков – спаренные пулеметы калибра 7,62 мм – более эффективно поражает некоторые типы целей по сравнению с основным вооружением (см. таблицу 2). Только на танке «Леклерк» (Франция) устанавливается 12,7-мм спаренный пулемет.

В качестве дополнительного оружия, поражающего огневые цели, для которых основное и вспомогательное оружие не приспособлено (самооборона от воздушных целей, поражение живой силы, находящейся на обратных скатах, в окопах, и других), используются вынесенные на башню автономные зенитные пулеметы калибра 12,7 мм (6П49 «Корд» – отечественные танки, М2НВ «Браунинг» – танки «Абраме» М1А2 и «Челленджер-2»), минометы калибра 60 мм (танк «Меркава» – Израиль).



Таблица 2

Основные ТТХ танковых спаренных пулеметов

Наименование

Т-90С

(Россия)

М1А2

(США)

«Леопард -2А6»

(Германия)

«Леклерк»

(Франция)

«Челленджер-2»

(Великобр.)

Индекс

ПКТ

М240

MG3

HMG

L8A2

Калибр, мм

7,62

7,62

7,62

12,7

7,62

Темп стрельбы, выстр./мин.

650-750

650-1000

700-1300

600-800

750-1000



На отечественных, кроме этого, применяются комплексы управляемого ракетного вооружения, которые с высокой вероятностью поражают бронированные цели на дальностях до 5000 м.

Наряду с традиционно применяемыми артиллерийскими средствами появляется информация об использовании в комплексах вооружения современных танков («тип 98» – Китай) лазерного нелетального оружия, которое планируется применять для вывода из строя оптико-электронных приборов и поражения органов зрения незащищенной живой силы противника.

На повышение поисковых возможностей, точности стрельбы и быстродействия вооружения значительное влияние оказывают состав и характеристики СУО. Современные СУО отечественных и зарубежных танков построены на принципах повышения автоматизации поиска и подготовки к стрельбе, многоканальности (способности выполнения нескольких однотипных функций одновременно), комплексирования (создания многофункциональных устройств), повышения качества и быстродействия управляющих процессов, расширения диапазона эффективного применения вооружения в бою и др.

Для реализации этих принципов СУО современных танков включает, как правило: многоканальный, многоспектральный, многофункциональный комплекс приборов разведки целей и прицеливания (комбинированные прицел наводчика, панорамный прицел командира танка с независимой стабилизацией линии визирования и оптический прицел-дублер с механической связью линии визирования с оружием для стрельбы в аварийных режимах); систему стабилизации и наведения оружия; систему учета и выработки поправок на отклонение условий стрельбы от нормальных. При модернизации современных танков в состав СУО разработчики включают системы автоматического слежения за целями.

Необходимо отметить, что общее построение СУО современных танков имеет некоторые принципиальные отличия (см. таблицу 3). Так, в составе отечественных систем управления вместо единого комбинированного прицела (EMES-15 – типа «Леопард-2А5(6)», EPS – «Абрамс» М1А2, HL-60 – «Леклерк») применяются основные дневные прицельные комплексы наводчика с независимой стабилизацией линии визирования (1Г46 – типа Т-80У и Т-90, 1Г42 -типа Т-80Б, 1А40 – типа Т-72Б) и ночные прицелы с механической связью линии визирования и оружия (ТПН4-49 – типа Т-80У и Т-90, ТПН3-49 – типа Т-80Б, 1К13 – типа Т-72Б), а вместо панорамных прицелов командира (PERI-17A1 -типа «Леопард-2А5(6)», HL-70 – «Леклерк», CITV– «Абрамс» М1А2) – комбинированные (день – ночь), не имеющие кругового обзора (ТКН-4С – Т-80У и Т-90, ТКН-3 – типа Т-72 и Т-80Б).



Таблица 3

Состав СУО современных танков

Танки (страны-производители)

Т-80У, Т-90

(Россия)

Т-72Б

(Россия)

Т-80Б

(Россия)

М1А2

(США)

«Леклерк»

(Франция)

«Леопард-

2А5(6)»

(Германия)

«Челлен-

джер-2Е»

(Великобр.)

Состав СУО танков















Прибор командира, тип, марка

Комбинированный дневно-ночной

Панорамный комбинированный прицел



комплекс

ПНК-4С

прибор

ТКН-ЗБ

прибор

ТКН-ЗБ

CITV

HL-70

PERI-

R17A1

MVS-580

- стабилизация линии визирования

Независимая

Отсутствует

2-плоскостная независимая

- оптический канал

Есть

Есть

Есть

Нет

Есть

Есть

Есть

- ночной канал

ЭОП 2-го поколения

Тепловизор 2-го поколения

- дальномер

Оптический, методом «база на цели»

Лазерный

Прицел наводчика, тип

Дневной перископический

Комбинированный перископический

- марка

1Г46

1А40

1Г42

GPS

HL-60

EMES-15

- стабилизация линии визирования

2-плоско-

стная

незави-

симая

незави-

симая

по ВН

2-плоско-

стная

незави-

симая

незави-

симая

по ВН

2-плоско-

стная незави-

симая

2-плоско-

стная

незави-

симая

2-плоско-

стная

незави-

симая

- дневной канал

оптический

оптический и телеви-

зионный

оптический

- ночной канал

отсутствует

отсутствует

отсутствует

тепловизор 2-го поколения

- дальномер

лазерный

лазерный

лазерный

лазерный

лазерный

лазерный

лазерный

- информационный канал управляемой ракеты

есть

есть

есть

нет

нет

нет

нет

Зенитный прицел, тип, марка

Оптический, монокулярный ПЗУ-7

Коллиматорный К-10Т

Коллиматорный К-10Т

Оптический монокулярный М-938

Нет

Оптический монокулярный PERI D53

Нет

Стабилизатор оружия, тип

Электромеханический привод ГН

Электрогидравлический привод ВН

2-плоскостной электромеханический

Система учета и выработки поправок

Электронно-аналоговая

Цифровая информационно-

управляющая система

с распределенной топологией





вычислитель с датчиковой аппаратурой

устройство поправок с датчиковой аппаратурой

вычислитель с датчиковой аппаратурой







В состав отечественных СУО входит аппаратура управления полетом танковых ракет, отсутствующая на зарубежных образцах. Системы стабилизации и наведения оружия наших танков имеют электрогидравлический привод оружия в плоскости вертикального наведения, в то время как за рубежом применяются электромеханические приводы.

На современных серийных зарубежных танках последних разработок («Леклерк» – Франция, «Леопард-2А5(6)» – Германия) в составе СУО используются сетевые компьютерные технологии внутримашинного обмена информационными и управляющими сигналами, что обеспечивает интеграцию СУО с другими элементами танка, упрощает реконфигурируемость структуры СУО при повреждениях или модернизации, позволяет наращивать возможности системы при эксплуатации только за счет совершенствования программного обеспечения, а также повышать качество процессов управления и обслуживания СУО.

В состав боезапаса современных отечественных и зарубежных танков входят выстрелы с бронебойными (кинетического, фугасного действия и кумулятивными), осколочно-фугасными (шрапнельными) снарядами. На отечественных, кроме этого, имеются выстрелы с управляемыми ракетами.

Основным отличием отечественных выстрелов для пушек от зарубежных является разделение заряда и снаряда для размещения в автоматах (механизмах) заряжания, расположенных в корпусе танков. Отсутствие на зарубежных танках автомата заряжания (М1А2, «Леопард-2А5(6)», «Ариете» – Италия и др.) или его размещение в нише башни («Леклерк») позволило использовать унитарные выстрелы для танковых пушек. Выстрелы с раздельно-картузным заряжанием также имеются в составе боезапаса танков «Челленджер-2», что повышает плотность размещения и, как следствие, увеличивает объем боеприпасов.

На зарубежных танках, в отличие от отечественных, вместо выстрелов с бронебойными кумулятивными снарядами, как правило, применяются многоцелевые выстрелы с кумулятивно-осколочными снарядами (выстрел М-830 – США, DM12 – Германия).

Размещение и заряжание боеприпасов обеспечивается системой боепитания, конструкция которой значительно влияет на такие свойства, как быстродействие, безопасность, эргономичность и др.

В мировом танкостроении существует несколько принципиальных компоновочных схем размещения боеприпасов в танке, а также конструктивного исполнения систем автоматического заряжания выстрелов. Так, например, у зарубежных танков М1А2, «Леопард-2А5(6)», «Леклерк», «Ариете» часть боезапаса размещается в нише башни, остальные расположены рядом с механиком-водителем в наиболее защищенном броневыми лобовыми деталями корпуса месте. При этом экипаж отгорожен от боеукладки броневой перегородкой, что обеспечивает ему защиту в случае детонации. В нише башни зарубежных танков для этого установлены вышибные панели. В целях повышения защиты экипажа на «Челленджер-2» заряды выстрелов размещены в бронированных контейнерах, имеющих «рубашку», заполненную огнетушащей жидкостью.

На зарубежных образцах боезапас составляет 40 – 52 выстрела. Объем боезапаса на современных отечественных танках – от 30 до 45 выстрелов к пушкам. Конструкция танков предусматривает его размещение в автоматах (22 выстрела на танках типа Т-72) или механизмах (28 выстрелов на танках типа Т-80) заряжания, расположенных в корпусе и в немеханизированных боеукладках.

Применение автоматов и механизмов заряжания на отечественных танках и на французском «Леклерк» обеспечивает им высокий уровень технической скорострельности, не зависящий от физических качеств заряжающего. Это позволило сократить численность экипажа до трех человек.

Таким образом, вооружение является одним из основных наиболее динамично развивающихся элементов, обеспечивающих боевой системе «танк–экипаж» достижение успехов в бою – поражение целей.

Очевидно, что к настоящему времени имеются предпосылки для революционных изменений состава и характеристик вооружения танков, которые в будущем кардинально повысят его пространственно-временную досягаемость, расширят номенклатуру и увеличат количество поражаемых целей не только последовательно, но и одновременно.
