2 июня 1926 года командованием РККА и руководством Главного управления военной промышленности (ГУВП) была принята «Трехлетняя программа танкостроения». Она предусматривала в течение трех лет вооружить Красную армию всеми видами современной бронетанковой техники. Для этого были развернуты широкомасштабные опытно-конструкторские работы, в рамках которых началось проектирование танка сопровождения (Т-18 или МС-1) и маневренного танка (Т-12). Через несколько лет были изготовлены опытные образцы и развернуто их серийное изготовление.
Но мало кто знает, что одновременно с постройкой опытного образца Т-12 у нас в стране шла разработка еще одного маневренного танка, не упомянутого ни в одном справочнике. Эта забытая машина именовалась в документах того времени как «танк Дыренкова», Д-4 или просто «танк Д». Он был построен по проекту изобретателя-самоучки Н.Дыренкова, известного любителям бронетехники как разработчик легких бронеавтомобилей Д-8 и Д-12.
Следует сказать, что Николай Дыренков имел только начальное образование, но, судя по документам, он был очень напористый и пробивной человек, умевший убеждать в своей правоте. Кроме того, без сомнения, он имел природные инженерные способности и был неплохим организатором.
Карьера Дыренкова началась в 1928 году с постройки санитарного моторного вагона-автоматриссы с оригинальной конструкцией трансмиссии. 5 октября 1929 года Дыренков обратился в РВС СССР с проектом сконструированного им оригинального колесно-гусеничного танка. 18 ноября того же года на заседании комиссии РВС был заслушан доклад Дыренкова о «конструктивно-технических данных, боевых и тактических свойствах разработанной им системы – проект среднего маневренного танка». По результатам доклада было принято постановление следующего содержания: «Признать целесообразным подвергнуть испытанию танк «системы Д» с каковой целью дать срочный заказ Ижорскому заводу на 6 опытных экземпляров танка со сроком сдачи первого танка не позднее 1 апреля 1930 года». Первоначальным вариантом предусматривалось размещение основного вооружения – трех 45-мм орудий Соколова – в трех башнях, но впоследствии число башен сократили до двух.
В декабре 1929 года на Ижорском заводе в Ленинграде создается опытно-конструкторское и испытательное бюро УММ РККА, которое возглавил Дыренков. КБ начало активную работу по проектированию танка, получившего обозначение Д-4. Кроме этого, Дыренков сразу же развернул бурную деятельность по ряду других проектов – он вел работы по созданию бронеавтомобилей, бронированных тракторов, боевых химических машин, мотоброневагонов, разрабатывал сварные и штампованные корпуса для танков, новый состав брони, вездеходы и трансмиссии – всего более 50 различных конструкций (часть из которых изготовлена в металле) за полтора года! Но природная изобретательность не могла скомпенсировать отсутствия инженерного образования – почти все проекты оказались неудачными.
 |
 |
Общая компоновка Д-4 была закончена к февралю 1930 года, после чего приступили к изготовлению рабочих чертежей. Согласно проекту это был 12-тонный танк, защищенный 15-20-мм броней, вооруженный двумя 45-мм пушками Соколова и четырьмя пулеметами ДТ. Вооружение размещалось в двух башнях (с углами обстрела в 270 градусов у каждой) и передней части корпуса. Но самой оригинальной частью Д-4 являлась его ходовая часть – так как он задумывался конструктором как «танк-вездеход», предполагалось использование колесно-гусеничного движителя.
Гусеничный ход состоял из ведущего (звездочка) и направляющего (ленивец) колес и трех сдвоенных опорных катков большого диаметра (на борт) без поддерживающих роликов. В качестве элементов подвески использовались горизонтальные пластинчатые рессоры автомобильного типа. Каждый трак гусеницы склепывался из двух половинок – нижней штампованной и верхней литой.
Снаружи вся ходовая часть закрывалась экраном. Между экраном и корпусом танка монтировалась массивная клепаная стальная коробка, на которой крепились опорные катки вместе с рессорами.
Колесный ход состоял из двух пар автомобильных колес, установленных с внешней стороны экрана на осях ленивца и звездочки. Привод осуществлялся на задние колеса, а передняя пара была управляемой.
Переход с гусениц на колеса (и обратно) осуществлялся при помощи двух домкратов с приводом от двигателя танка, которыми поднималась (или опускалась) клепаная коробка с опорными катками. Таким образом танк вставал на автомобильные колеса (или на гусеницы), смонтированные на осях ленивца и звездочки.
Кроме того, в передней и задней части танка под днищем монтировались железнодорожные скаты. Благодаря им Д-4 мог самостоятельно передвигаться по рельсам, превращаясь таким образом в бронедрезину, а для форсирования водных преград машина оснащалась оборудованием для подводного хода.
В качестве силовой установки использовалась пара импортных автомобильных двигателей «Геркулес» мощностью по 105 л.с. каждый, работавших на общую коробку перемены передач. Управление танком осуществлялось при помощи гидравлических усилителей, а благодаря установки реверса Д-4 мог передвигаться вперед и назад с одинаковой скоростью. Механик-водитель использовал для наблюдения стробоскопический прибор.
Из-за высокой сложности, а главным образом по вине самого Дыренкова, работа по изготовлению Д-4 затянулась. Дело в том, что Дыренков сам не мог сделать необходимых расчетов по танку (от помощи инженеров, выделенных в его КБ, он категорически отказался), поэтому многие вещи он делал «на глазок, по наитию». Кроме того, конструктор постоянно отвлекался для разработки своих очередных изобретений, не успев закончить начатое. В результате одни и те же чертежи переделывались по нескольку раз. 22 мая 1930 года Калиновский докладывал К.Ворошилову: «Состояние работ по машине Д на Ижорском заводе таково, что Ваше задание по изготовлению опытного образца к 1 июля выполнено не будет. Основные причины следующие:
1. Рабочие чертежи по основным агрегатам Дыренков закончил только к 4 мая, в связи с чем детали по этим чертежам будут готовы только к 15 июня.
2. До настоящего времени нет чертежей: органов управления машиной, приводов к подъемным механизмам, рулевого управления при движении на колесном ходу».
Сам же Дыренков во всех грехах винил прежде всего завод и его инженеров. Так, 29 октября 1930 года он писал начальнику УММ РККА И.Халепскому: «Сообщаю, что вследствие обычных для Ижорского завода неполадок, коробки, поддерживающие танк на гусеничном ходу, в третий раз испорчены заводом. В настоящее время они отлиты в четвертый раз. Корпус танка после переклепки сегодня ночью хвостовой части снят со станка. В работе остались шевронные шестерни передачи и редуктора, взамен испорченных заводом. С сегодняшнего дня начаты работы по сборке и монтажу наружных механизмов на корпусе».

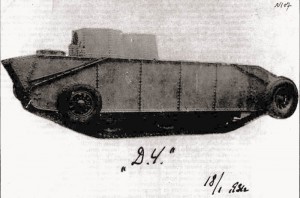

Окончательная сборка танка Д-4 велась уже в Москве, куда в начале 1931 года было переведено опытно-конструкторское и испытательное бюро. КБ разместилось на территории Московского железнодорожного ремонтного завода, сокращенно Можерез (ныне это литейно-механический завод в Люблино). В марте Д-4 совершил первую пробежку по заводскому двору. Однако сразу стало ясно, что машина «не удалась». Несмотря на то, что механизм перехода с гусениц на колеса работал, он оказался настолько громоздким, сложным и ненадежным, что ни о каком серийном производстве речь идти не могла. Масса танка оказалась выше расчетной (около 15 тонн), поэтому Д-4 с трудом мог передвигаться на колесах даже по бетонному полу заводского цеха. Правда, на гусеницах он двигался не лучше из-за неудачной конструкции трансмиссии, которая постоянна ломалась. Из-за всего этого, а также из-за малой мощности двигателей, неудачной системы подвески опорных катков о достижении заявленной Дыренковым скорости – 35 км/ч на гусеницах – приходилось только мечтать.
Видимо поняв, что обещанная военным чудо-машина на получилась, горе-изобретатель тут же приступил к постройке нового танка – Д-5. По замыслу Дыренкова, при сохранении колесно-гусенично-железнодорожно-подводного хода Д-5 имел броню до 35 мм, две башни с 76-мм пушками и двигатель М-17. Ориентировочная масса нового танка составляла 25 тонн. 8 сентября 1931 года председатель НТК УММ Г.Бокис, незадолго до этого посетивший завод Можерез и ознакомившись с ходом работ, докладывал И.Халепскому:
«Вам уже известен печальный опыт по изготовлению опытного образца танка Д-4. в результате чего мы не получили машины, а лишь израсходовали около миллиона рублей народных денег. Сам конструктор Дыренков как видно решил, что из этой машины ничего не выйдет и поэтому конструкцию Д-4 бросил и приступил к переконструированию танка по типу Д-5. У меня большие сомнения, что из этой машины что-нибудь выйдет и не будут ли опять потрачены миллионы рублей и в результате опять получим коробку с разными не действующими механизмами. В этом меня убеждает то обстоятельство, что машина Д-5 сохраняет основные механизмы Д-4.
При рассмотрении проекта Д-4 в НТК УММ конструктор не представил никаких расчетов к своему проекту, и все объяснения сводились к авторитетным заявлениям, что «обязательно все механизмы будут действовать, что называется на большой палец».
Я считаю совершенно излишними проведенные т. Дыренковым затраты на изготовление стальных коробок для определения давления воды на танк. Все это можно было бы сделать теоретически, путем привлечения специалистов, знакомых с расчетами подводных лодок.
Все это заставляет меня просить Вас:
1. Поручить т.Дыренкову представить в НТК все основные чертежи Д-5 с необходимыми расчетами.
2. До рассмотрения в НТК проекта и расчетов по танку Д-5 прекратить изготовление отдельных агрегатов по танку этого типа».
Однако неугомонный Дыренков обратился за помощью к М.Тухачевскому и получил добро на постройку Д-5! Но из-за частых и длительных командировок Дыренкова на Мариупольский завод для разработки и внедрения в производство изобретенной им брони «марки Д» работы по новому танку затянулись. К ноябрю 1932 года был построен макет Д-5 в натуральную величину, подготовлены чертежи и изготовлен ряд деталей и агрегатов. Но 1 декабря 1932 года опытно-конструкторское и испытательное бюро расформировали и от дальнейших услуг Дыренкова отказались. Поэтому все работы по Д-5 были свернуты.
