Комплексы ПВО «БУК-М2Э» и «Тунгуска-М1» – вне конкуренции

В.В. Лапин, генеральный директор ОАО «Ульяновский механический завод»
Журнал «Аэрокосмическое обозрение» №4 – 2011 г.

Одним из наиболее высокоэффективных средств противовоздушной обороны тактического и оперативно-тактического звеньев на сегодняшний день являются зенитные ракетные комплексы ближнего и среднего радиуса действия. Современные российские комплексы ПВО «БУК-М2Э» (ракетный) и «Тунгуска-М1» (ракетно-артиллерийский) значительно превосходят по своим тактико-техническим характеристикам существующие зарубежные аналоги и находятся вне конкуренции.



Зенитный ракетный комплекс «БУК-М2Э»



Головным изготовителем самоходного ЗРК «БУК-М2Э» является ОАО «Ульяновский механический завод», головным разработчиком конструкторской документации на комплекс в целом и основные боевые средства – ОАО «НИИ приборостроения им. Тихомирова» (г. Жуковский). Разработчиком конструкторской документации на станцию обнаружения целей (СОЦ) 9С18М1-3Э является ОАО «НИИИП» (г. Новосибирск).

ЗРК «БУК-М2Э» – это современный, высокомобильный, многоцелевой комплекс среднего радиуса действия, обеспечивающий успешное проведение боевой работы в любой обстановке, в том числе и в условиях интенсивного радиопротиводействия.

Кроме любых аэродинамических целей комплекс может поражать обширный ряд ракетных целей: тактические баллистические и противорадиолокационные ракеты, крылатые ракеты и специальные авиационные ракеты класса «воздух – поверхность», а также надводные цели (типа эсминец и ракетный катер) и обеспечивает обстрел наземных радиоконтрастных целей.

Автоматизированное управление боевыми действиями комплекса осуществляется командным пунктом (КП), получающим информацию о воздушной обстановке от станции обнаружения целей (СОЦ) или вышестоящего командного пункта (ВКП), и передающим целеуказания и команды управления на шесть батарей по линиям технической связи.

Каждая батарея в составе одной самоходной огневой установки (СОУ) и, придаваемой ей одной пуско-заряжающей установки (ПЗУ), или одного радиолокатора подсвета и наведения (РПН) с двумя ПЗУ имеет четыре целевых канала и восемь стрельбовых каналов.

Обстрел сопровождаемых целей производится как одиночными, так и залповыми пусками зенитных управляемых ракет (ЗУР). Используемая в комплексе высокоэффективная ЗУР с твердотопливным ракетным двигателем и гибко адаптируемым боевым снаряжением к различным типам целей, позволяет уверенно поражать цели во всем диапазоне зоны поражения комплекса: от 3 до 45 км по дальности и от 0 до 25 км по высоте. При этом ЗУР обеспечивает дальность полета до 70 км и высоту полета до 30 км.

В боевых средствах комплекса использованы современные фазированные антенные решётки с эффективным командным методом управления фазой, позволяющие комплексу одновременно сопровождать и с минимальным временным интервалом поражать до 24-х целей с вероятностью поражения одной ракетой равной 0,9 – 0,95. Время реакции комплекса не превышает 12 сек.

Реальная эффективность современных комплексов тактической и оперативно-тактической ПВО во многом определяется их возможностями проведения успешной боевой работы по ракетным целям: противорадиолокационным, крылатым и баллистическим ракетам. ЗРК «БУК-М2Э» может поражать ракетные цели, имеющие эффективную отражаемую поверхность до 0,05 м2 с вероятностью поражения не менее 0,6-0,7. Максимальная скорость поражаемых тактических баллистических ракет -1200 м/сек.

Поражение крылатых ракет и других целей (типа дистанционно-пилотируемые аппараты – ДПЛА, беспилотные летательные аппараты – БЛА и др.), летящих на малых и предельно малых высотах, в условиях лесистой и сложно-пересеченной местности обеспечивается комплексом за счет наличия в его составе радиолокатора подсвета и наведения (РПН) с антенным постом, поднимающимся на высоту 21 м.

Размещение боевых средств на скоростных самоходных гусеничных шасси, минимальное время развёртывания и свёртывания ЗРК (не более 5 минут без РПН), возможность смены позиций основных боевых средств с включенной аппаратурой за 20 с обуславливают высокую мобильность комплекса.

Современная аппаратурно-программная реализация каналов помехозащиты с уверенным функционированием боевых средств комплекса в интенсивных активных помехах мощностью до 1000 вт/мгц, высокоэффективная оптико-электронная система (ОЭС), реализованная на базе двух матричных каналов (тепловизионного и телевизионного) и позволяющая всесуточно работать основному боевому средству комплекса – СОУ 9А317Э в режиме ОЭС (практически без СВЧ-излучения), обеспечивают высокую помехозащищённость и живучесть комплекса.

В 2009-2010 гг. ЗРК «БУК-М2Э» прошел реальную проверку в условиях максимально приближенных к боевым, с проведением многосторонних, объемных летных и стрельбовых испытаний на полигонах Министерства Обороны РФ и инозаказчика.

Сложнейшие погодно-метеорологические условия (температура окружающей среды: до +50°С, большая запыленность воздуха, ветер до 25-27 м/с), воздействие интенсивных шумовых заградительных помех мощностью до 1000 вт/мгц, стрельбовые испытания как по одиночной, так и по нескольким, одновременно находящимся в зоне поражения, целям различного класса и назначения, явились реальной проверкой предельных возможностей ЗРК «БУК-М2Э» и подтвердили его высокие тактико-технические характеристики, большие потенциальные возможности, заложенные при разработке комплекса.

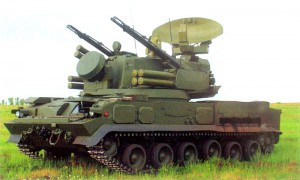

Зенитная самоходная установка 2С6М1 комплекса «Тунгуска-М1»



Основное боевое средство комплекса – зенитная самоходная установка (ЗСУ) 2С6М1 «Тунгуска-М1», предназначена для противовоздушной обороны мотострелковых и танковых подразделений войск во всех видах боя. ЗСУ обеспечивает обнаружение, опознавание государственной принадлежности, сопровождение и уничтожение воздушных целей (самолетов тактической авиации, вертолетов, в том числе зависших, крылатых ракет, ДПЛА, БЛА), наземных и надводных целей при работе с места, в движении и с коротких остановок, также уничтожение, целей, сбрасываемых на парашютах. В ЗСУ впервые достигнуто совмещение двух видов вооружения (ракетного и артиллерийского) с единым радиолокационно-приборным комплексом.

Пушечное вооружение ЗСУ состоит из двух двуствольных скорострельных зенитных автоматов калибра 30 мм. Высокий суммарный темп стрельбы – до 5000 выстрелов в минуту – обеспечивает эффективное поражение скоростных целей, находящихся в зоне обстрела малое время. Высокий темп стрельбы в сочетании с высокой точностью наведения за счёт стабилизации линии выстрела обеспечивает высокую эффективность стрельбы по воздушным целям в движении. Возимый боекомплект составляет 1904 штук 30-мм выстрелов. Каждый автомат имеет независимые системы питания.

Ракетное вооружение ЗСУ составляют 8 зенитных управляемых ракет. Ракета – твердотопливная бикалиберная двухступенчатая с отделяемым стартовым двигателем. Наведение ракеты на цель радиокомандное с оптической линией связи. Высокая маневренность, с перегрузками до 35 g, позволяет поражать скоростные и маневрирующие цели. Средняя скорость полета на максимальную дальность составляет 600 м/с.

Опыт эксплуатации предыдущих модификаций ЗСУ «Тунгуска» показал, что необходимо повысить помехозащищенность комплекса при стрельбе ракетным вооружением по целям, оснащенным средствами постановки оптических помех, а также ввести в состав ЗСУ аппаратуру автоматизированного приема и реализации целеуказания от вышестоящего командного пункта с целью повышения эффективности боевого применения батареи ЗСУ при массированном налете.

Следствием этого явилось создание ЗСУ 2С6М1 зенитного ракетно-артиллерийского комплекса «Тунгуска-М1», с существенно улучшенными боевыми характеристиками.

Для ЗСУ 2С6М1 разработана новая ракета с импульсным оптическим ответчиком и модернизирована аппаратура управления ракетой, что позволило существенно повысить помехозащищенность канала управления ракетой и увеличить вероятность поражения целей, действующих под прикрытием оптических помех. Оснащение ракеты радиолокационным неконтактным взрывателем с радиусом срабатывания до 5 м значительно повысило эффективность комплекса ПВО в борьбе с малоразмерными целями. Увеличение времени работы элементов ракеты позволило увеличить дальность поражения целей ракетой с 8000 метров до 10000 метров.

Внедрение аппаратуры автоматизированного приема и обработки данных внешнего целеуказания от командного пункта типа ППРУ значительно повысило эффективность боевого применения батареи ЗПРК «Тунгуска-М1» при массированном налете.

Модернизированная цифровая вычислительная система ЗСУ 2С6М1 создана на базе нового вычислителя, что позволило расширить функциональные возможности ЦВС при решении боевых и контрольных задач, а также повысить точность решения задач. Модернизация прицельного оптического оборудования позволила значительно упростить процесс сопровождения цели наводчиком с одновременным повышением точности сопровождения и уменьшением зависимости эффективности боевого применения оптического канала от уровня профессиональной подготовленности наводчика.

Модернизация радиолокационной системы обеспечила прием и реализацию данных внешнего целеуказания, работу системы «разгрузки» наводчика. Также повышена надежность аппаратуры, улучшены технические и эксплуатационные характеристики.

Применение более мощного с увеличенным в 2 раза ресурсом газотурбинного двигателя позволило повысить мощность энергетической системы ЗСУ и уменьшить просадки по питанию при работе с включенными гидроприводами наведения вооружения.

В настоящее время проводятся работы по встраиванию в ЗСУ 2С6М1 телевизионного и тепловизионного каналов с автоматом сопровождения, а также модернизируется станция обнаружения и целеуказания (СОЦ) с целью увеличения зоны обнаружения целей по высоте до 6000 метров (вместо существующих 3500 метров) за счет введения двух углов положения антенны СОЦ по вертикали.

Проведенные заводские испытания модернизированного образца ЗСУ 2С6М1 показали эффективность введенных опций модернизации при работе по воздушной и наземной целям. Наличие телевизионного и тепловизионного каналов с автоматом сопровождения обеспечивает наличие пассивного канала сопровождения цели и всесуточность применения ракетного вооружения ЗСУ.

Обеспечивая боевую работу в движении, непосредственно в боевых порядках прикрываемых войсковых подразделений, ЗСУ «Тунгуска-М1» по эффективности защиты от средств воздушного нападения, совершающих налет на малых высотах, не имеет в настоящее время аналогов в мире.
