Переносные ЗРК – гроза низколетящей авиации

Евгений Климович
Журнал «Солдат удачи» №11, 1999

ОРУЖИЕ ВОЗМЕЗДИЯ



Переносные зенитные ракетные комплексы (ПЗРК) являются эффективным средством ПВО на поле боя и на марше. Они обеспечивают поражение самолетов и вертолетов на малых и предельно малых высотах. Небольшие размеры и малая масса таких комплексов обеспечивают их транспортировку и боевое применение одним человеком. Это позволяет использовать ПЗРК в таких условиях, в которых применение других зенитных средств затруднено или вообще невозможно (лес, горы, болото, город и так далее).

Первый отечественный переносный ЗРК «Стрела-2» (9К32) предназначался для ПВО мотострелковых (танковых) батальонов и обеспечивал прикрытие командно-наблюдательных пунктов батальонов и опорных пунктов их рот от низколетящих воздушных целей (самолетов, вертолетов, крылатых ракет). Пуск ракеты ПЗРК «Стрела-2» производится по воздушной цели «вдогон» при визуальном обнаружении цели стрелком-зенитчиком из положения стоя, с колена, из окопа, из любых объектов бронетехники, движущейся со скоростью до 20 км/ч.

Переносный ЗРК 9К32 «Стрела-2» был разработан в Специальном конструкторском бюро Госкомитета оборонной техники (Главный конструктор – С. П. Непобедимый). Комплекс принят на вооружение Советской Армии в 1968 году. В соствав комплекса входила зенитная управляемая ракета (ЗУР) 9М32, размещенная в пусковой трубе (транспортно-пусковом контейнере 9П54) с пристыкованным к ней источником питания и пусковым механизмом (9П53). Основные технические характеристики отечественных ПЗРК приведены в таблице.

Ракета 9М32 комплекса 9К32 состоит из следующих отсеков:

• тепловой головки самонаведения (ТГСН), предназначенной для захвата воздушной цели до старта ЗУР, слежения за целью и формирования соответствующих команд наведения на цель;

• рулевого с аппаратурой управления полетом;

• боевой части осколочно-фугасного действия с контактным взрывательным устройством, имеющим две ступени предохранения и механизм самоликвидации;

• двухступенчатой двигательной установки, предназначенной для выброса ракеты из пусковой трубы, придания ей вращения, разгона до скорости 430–450 м/с и поддержания ее в полете.

Тепловая головка самонаведения на земле захватывает и автоматически сопровождает цель по ее тепловому (инфракрасному) излучению. Головка самонаведения, основной составной частью которой является охлаждаемый жидким азотом фотоприемник, формирует управляющие сигналы, которые через автопилот передаются на рули ракеты. При этом ЗУР направляется на наиболее теплоконтрастные элементы цели, в частности, в район среза сопла реактивного двигателя.

Масса ЗУР составляет 9,15 кг, длина – 1443 мм, диаметр – 72 мм. Для размещения ЗУР в пусковой трубе такого малого диаметра рули ракеты утапливаются в корпусе ракеты, а четыре перьевых стабилизатора укладываются в пространстве за срезом сопла. При старте рули и стабилизаторы раскрываются специальными пружинными устройствами. ЗУР оснащена легкой боевой частью (масса 1,17 кг), способной нанести существенный ущерб цели только при прямом попадании.

Пусковая труба служит укупоркой для ракеты, обеспечивает наведение и пуск ЗУР. На пусковой трубе закреплены блок питания гироскопа ТГСН; механический прицел с лампочкой светового сигнала, информирующего стрелка-зенитчика о захвате цели головкой самонаведения; плечевой ремень для переноски; источник питания одноразового действия, обеспечивающий подготовку пуска и старт ракеты.

Пусковой механизм многоразового действия содержит электронный блок, механизм пуска, блокировок и стыковки с пусковой трубой, а также зуммер. Для приведения в боевую готовность бортовых средств наведения применяется блок батарея-охладитель. Этот блок включается непосредственно перед пуском ЗУР и обеспечивает электроэнергией бортовую аппаратуру ЗУР и охлаждение чувствительного элемента головки-фотоприемника. Источник питания одноразовый, и если пуск ЗУР не произведен, то источник питания заменяется другим.

Для исключения поражения стрелка-зенитчика продуктами сгорания, образующимися при пуске ЗУР, реализована схема запуска маршевого двигателя на безопасном для стрелка расстоянии – после вылета ЗУР из пусковой трубы. Выброс ЗУР из пусковой трубы осуществляется с помощью вышибного заряда, полностью сгорающего в пусковой трубе.

Боевая работа ПЗРК «Стрела-2» проходит следующим образом. После визуального обнаружения воздушной цели стрелок-зенитчик приводит ЗРК в боевое положение и включает источник питания. При этом тепловая головка самонаведения выходит на рабочий режим, и происходит раскрутка ротора гироскопа. После прицеливания и получения звукового и светового сигналов о захвате цели головкой самонаведения стрелок-зенитчик осуществляет пуск ЗУР. При этом срабатывает вышибной заряд, который обеспечивает выталкивание ЗУР из пусковой трубы и разгон ее до скорости 30 м/с.

После вылета ЗУР из трубы на ракете раскрываются рули и стабилизаторы, вырабатывается сигнал для снятия первой ступени предохранения взрывателя. Через 0,3 с после вылета ЗУР из трубы запускается маршевый двигатель, после чего снимается вторая ступень предохранения взрывателя, с этого момента он находится в полностью взведенном состоянии. В полете ракета вращается с угловой скоростью 15 оборотов в секунду, что обеспечивается за счет соответствующего угла наклона плоскости установки стабилизаторов.

При встрече с целью взрывательное устройство обеспечивает подрыв боевой части ракеты. В случае промаха по истечении 11–14 секунд срабатывает самоликвидатор ракеты, и она подрывается.

В ПЗРК «Стрела-2» применялась ТГСН с малой чувствительностью, что позволяло осуществлять наведение ЗУР при стрельбе «вдогон», то есть после пролета цели над прикрываемым объектом и нанесения по нему удара. Для предотвращения огневого воздействия средств воздушного нападения по прикрываемым объектам ПЗРК должны были обеспечивать их поражение на встречных курсах, то есть уничтожать их до подлета к объектам, а не после того, как они нанесут им ущерб. Без решения этой задачи ПЗРК оставались в основном оружием возмездия.



«УНИЧТОЖАТЬ ДО ПОДЛЕТА»



Дальнейшее совершенствование зенитных комплексов этого типа было направлено на увеличение их боевых возможностей при стрельбе по воздушным целям на встречных курсах. В 1970 году на вооружение Советской Армии был принят модернизированный ПЗРК, получивший название «Стрела-2М» (9К32М). В нем практически при тех же массогабаритных характеристиках боевых средств комплекса были улучшены боевые и эксплуатационные возможности:

• обеспечена стрельба на встречных курсах по вертолетам и самолетам, летящим со скоростями до 150 м/с;

• увеличена зона поражения на догонных курсах реактивных самолетов (по высоте и дальности);

• обеспечена возможность поражения на догонных курсах целей, летящих со скоростью до 260 м/с;

• автоматизированы процессы захвата цели тепловой головкой и пуска ЗУР по воздушным целям, что облегчило боевую работу стрелка-зенитчика, особенно при стрельбе с подвижных объектов.

Результатом дальнейшего развития переносных ЗРК стал комплекс «Стрела-3» (9К34), принятый на вооружение в 1974 году. Этот комплекс имел улучшенные характеристики и, кроме стрельбы «вдогон», обеспечивал борьбу с самолетами и вертолетами, летящими на встречных курсах со скоростями до 260 м/с. Это обеспечивалось за счет новой тепловой головки самонаведения, обладающей значительно большей чувствительностью, чем ТГСН комплекса «Стрела-2М». Внешним отличием этого комплекса стал шар-баллон у блока питания, под пусковой трубой.

Отечественные переносные ЗРК различных модификаций поставлялись в вооруженные силы Афганистана, Алжира, Анголы, Египта, Индии, Ирака, Ирана, Кипра, Кубы, Финляндии, Югославии и других стран. Результаты боевого применения переносных ЗРК «Стрела-2» в Египте, куда по просьбе правительства этой страны были направлены первые серийные образцы этих комплексов, оказались весьма эффективны. В августе 1969 года за один день боевых действий десятью ракетами ПЗРК «Стрела-2» было сбито шесть самолетов Израиля, в то время как все другие средства ПВО Египта за этот же день уничтожили всего четыре.

В то же время опыт боевого применения ПЗРК показал, что эффективность комплекса (даже при прямом попадании ЗУР в сопло реактивного двигателя) является недостаточной. Многие поврежденные этими ЗУР самолеты прилетали на свои аэродромы и после незначительного ремонта (продолжительностью в несколько часов) возвращались в строй. Дело в том, что ЗУР переносных ЗРК попадали в хвостовую часть самолета, где находилось сравнительно мало жизненно важных элементов, узлов и агрегатов. Кроме того, сопла реактивных двигателей самолетов, куда попадали ракеты, изготавливались из особо прочных материалов, и мощности боевой части ЗУР было недостаточно для создания большой зоны разрушений конструкции цели.

В ходе испытаний ПЗРК «Стрела-3» были подготовлены предложения по дальнейшему совершенствованию зенитных средств этого класса второго поколения. Было признано, что необходимо:

• повысить эффективность стрельбы;

• разработать более совершенные средства опознавания воздушных целей, оповещения и управления огнем;

• увеличить размеры зоны поражения;

• повысить защищенность от тепловых помех;

• обеспечить стрельбу в ночных условиях;

• расширить диапазон условий боевого применения.

Эти предложения в значительной степени были учтены при разработке отечественного ПЗРК второго поколения типа «Игла».



СМЕРТЕЛЬНЫЙ УКОЛ «ИГЛЫ»



Новый отечественный ПЗРК «Игла» разрабатывался с учетом выявленных недостатков предыдущих комплексов и должен был иметь значительно повышенные характеристики. Однако возникшие технические сложности затянули процесс разработки и было решено создать упрощенный вариант ПЗРК, в то время как работы над первоначальным вариантом комплекса продолжались. Таким образом в 1981 году на вооружение Советской Армии был принят переносный ЗРК «Игла-1» (9К310).

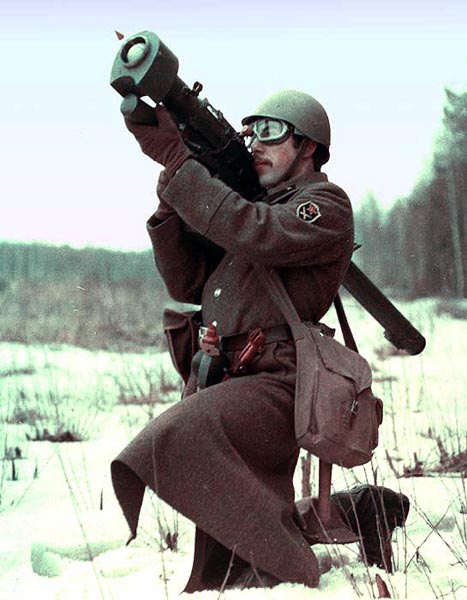

В состав ПЗРК «Игла-1» входят: ЗУР 9М313 в пусковой трубе, пусковой механизм 9П519, наземный радиолокационный запросчик 1Л14, переносный электронный планшет 1Л15-1. ПЗРК «Игла-1», по сравнению с ПЗРК типа «Стрела-2», позволяет обеспечивать: существенное повышение эффективности стрельбы «навстречу» и «вдогон»; опознавание государственной принадлежности цели с помощью наземного радиозалросчика (НРЗ); управление боевой работой стрелков-зенитчиков путем их раннего оповещения (выдачи им целеуказания от вышестоящего пункта управления).

Всего этого удалось добиться с использованием следующих технических решений: в боевой части ЗУР 9М313 заложено взрывчатое вещество с повышенным фугасным действием; а кроме того, разработана и реализована схема, обеспечивающая подрыв несгоревшей части топлива маршевого заряда двигателя ЗУР.

Помимо этого, был реализован ряд мер системного характера, которые обеспечивают повышение боевой эффективности ПЗРК за счет его функционирования в системе ПВО Сухопутных войск. Так, в состав аппаратуры ПЗРК «Игла-1» включен наземный радиолокационный запросчик 1Л14, позволяющий опознавать государственную принадлежность воздушной цели по признаку «свой-чужой» и обеспечивающий автоблокировку пуска ЗУР по своему самолету. Запросчик вмонтирован в пусковой механизм комплекса.

Внешние отличия ПЗРК «Игла-1» от комплекса «Стрела-2» следующие: притупленная коническая передняя крышка пусковой трубы, расположенный под углом к продольной оси пусковой трубы блок питания и шар-баллон.

С целью повышения боевых возможностей подразделений, вооруженных ПЗРК «Игла-1», для командира отделения стрелков-зенитчиков разработан переносный электронный планшет 1Л15, который обеспечивает его оповещение о воздушной обстановке в квадрате 25х25 км. На планшете установлено электронное табло, на котором высвечивается положение воздушных целей и местонахождение самого подразделения зенитчиков. Источником информации для планшета могут быть пункты управления ПВО в звене «дивизия–полк», оборудованные соответствующей аппаратурой передачи данных. На планшете одновременно отражаются до четырех воздушных целей с отметками об их государственной принадлежности по признаку «свой-чужой», о курсе полета цели относительно позиции отделения стрелков-зенитчиков. Габариты планшета: 345х240×170 мм, масса – около 7 кг, время перевода из походного положения в боевое – 3 мин.

Переносный ЗРК «Игла-1» поступил на вооружение зенитных ракетных взводов батареи ПЗРК (в батарее – три взвода) в составе зенитного дивизиона мотострелкового (танкового) полка. В зенитном ракетном взводе три отделения, в каждом из которых – три стрелка-зенитчика, вооруженных одним пусковым механизмом и двумя ЗУР в пусковых трубах. Один из стрелков-зенитчиков назначается командиром отделения (кроме ПЗРК, у него находится переносный электронный планшет). Зенитное отделение размещается на отдельном транспортном средстве (БМП, БТР, автомобиль). В каждом отделении наряду с ПЗРК имеется два радиопередатчика (у командира отделения) и два радиоприемника (у каждого стрелка-зенитчика). Взаимное удаление стрелков-зенитчиков одного отделения на местности составляет 15–20 м. Командир взвода осуществляет управление действиями зенитного ракетного взвода по информации, поступающей на электронный планшет с пункта управления начальника ПВО полка или самостоятельно.

ПЗРК «Игла-1» был достаточно эффективным и сравнительно дешевым средством борьбы с низколетящими воздушными целями, обеспечивая их поражение на встречных и догонных курсах. Но, неумолимы законы диалектики. Существующая с давних времен борьба между средствами защиты и нападения: щит и меч, броня и снаряд – проявилась и в ПВО, где соперниками оказались средства воздушного нападения и зенитные комплексы. Дело в том, что насыщение сухопутных войск массовыми и сравнительно дешевыми, но эффективными зенитными комплексами заставило воздушного противника искать различные средства и способы подавления ПВО. В тот период наиболее эффективным и простым средством защиты воздушных целей от ракет, использующих тепловые головки самонаведения (в том числе ЗУР переносных ЗРК), оказались ложные тепловые цели (ЛТЦ), выстреливаемые с самолетов и вертолетов, преодолевающих ПВО. Такие ЛТЦ (иначе они называются инфракрасными (ИК) ловушками) представляют собой пиротехнические заряды (патроны), которые при горении создают тепловое (инфракрасное) излучение, подобное тепловому излучению двигателя самолета (вертолета), но превышающее его по интенсивности. Тепловая головка ракеты захватывает уже эту цель, и тем самым осуществляется «увод» ракеты от истинной цели в сторону ложной. Такими сравнительно простыми устройствами сброса ЛТЦ мог быть оснащен практически любой самолет (вертолет), в том числе устаревшей конструкции. Для рационального расходования запаса ЛТЦ на борту воздушной цели устанавливаются специальные датчики, сигнализирующие летчику о том, что его атакует ракета.

В этих условиях остро возникла необходимость разработки различных мер по повышению помехозащищенности ПЗРК, которые и были реализованы в разрабатывавшемся комплексе «Игла», принятом на вооружение Советской Армии в 1983 году.



НЕ ВСЕ ТАК ПРОСТО



ПЗРК «Игла» (9К38) с ЗУР 9М39 предназначен для поражения низколетящих воздушных целей (самолетов, вертолетов, крылатых ракет) на встречных и догонных курсах в условиях тепловых помех. Так же, как и в ПЗРК «Игла-1», оповещение стрелков-зенитчиков, вооруженных комплексами «Игла», о воздушной обстановке осуществляется с помощью переносного планшета. Определение государственной принадлежности целей по признаку «свой-чужой» осуществляется с помощью наземного радиолокационного запросчика.

К новым качествам переносного ЗРК «Игла» по сравнению комплексом «Игла-1» относятся:

• возможность борьбы с современными воздушными целями на встречных и догонных курсах в условиях применения ими ложных тепловых целей;

• увеличение дальности поражения целей при стрельбе «навстречу».

Эти качества обеспечены в основном за счет следующих конструктивных решений:

• применение принципиально новой двухканальной оптической головки самонаведения с блоком логической селекции истинных целей на фоне помех;

• существенное повышение чувствительности ГСН;

• обеспечение смещения центра группирования точек попадания ракеты для попадания осколков в наиболее уязвимые по сравнению с сопловой частью элементы конструкции.

Последнее необходимо пояснить. Как отмечалось выше, тепловая головка ЗУР захватывает и автоматически сопровождает цель по ее максимальному тепловому излучению, осуществляя наведение ракеты в район среза сопла реактивного двигателя. Но у современных средств воздушного нападения этот элемент наименее уязвим, так как выполнен из высокопрочных термоустойчивых материалов (особенно для ракет с малой боевой частью). Поэтому в ЗУР комплекса «Игла» (9М39) разработана схема, обеспечивающая смещение центра группирования попадания ракеты в цель. При этом ракета попадает в корпус самолета.

Боевая часть осколочно-фугасного действия ПЗРК «Игла» обеспечивает поражение самолетов и вертолетов на встречных курсах при их скорости до 360 м/с и на догонных курсах – при скорости цели до 320 м/с, несмотря на постановку ими ложных тепловых целей. При отстреле воздушными целями на встречных и догонных курсах тепловых помех одиночно или залпами (до 6 в залпе) средняя вероятность поражения цели одной ЗУР 9М39 при стрельбе «навстречу» составляет 0,31, при стрельбе «вдогон» – 0,24. В таких помеховых условиях старые комплексы были практически неработоспособны.

Основным внешним отличием ПЗРК «Игла» от комплекса «Игла-1» является расширенная коническая передняя часть пусковой трубы.

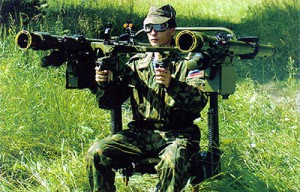

В последнее время с целью расширения боевых возможностей, состоящих на вооружении ПЗРК, разработаны различные устройства, обеспечивающие увеличение боекомплекта ракет, возможность их залпового применения, использование их на разных носителях, в том числе и на вертолетах. Пусковое устройство «Джигит» обеспечивает возможность одновременного пуска двух ЗУР комплекса «Игла». В этом пусковом устройстве стрелок-зенитчик размещается на вращающемся кресле и вручную осуществляет наведение спаренной пусковой установки на воздушную цель. Данное устройство обеспечивает размещение двух ЗУР ПЗРК «Игла» на вертолете.

Разработан вариант ПЗРК с ракетой, оснащенной более мощной боевой частью («Игла-Н»). При этом масса ЗУР увеличена на 2,5 кг, что привело к незначительному уменьшению скорости поражаемых целей (до 340 м/с при стрельбе «навстречу» и 280 м/с при стрельбе «вдогон»). При этом вероятность поражения цели увеличена на 25–50%. Для подразделений ВДВ создан ПЗРК «Игла-Д» с разборной пусковой установкой, для применения с вертолетов разработана модификация «Игла-В». Самым новейшим вариантом является ПЗРК «Игла-С» («Игла-Супер»), сочетающая в себе наилучшие характеристики предыдущих модификаций.

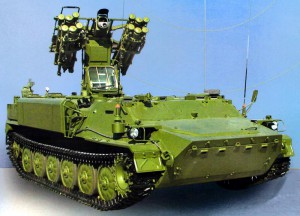

На базе элементов невсепогодного самоходного ЗРК ближнего действия «Стрела-10» разработана пусковая установка для использования ЗУР ПЗРК «Игла». Эта установка впервые была представлена на Международном авиационно-космическом салоне МАКС-99 в августе 1999 года в подмосковном городе Жуковском. Установка предназначена для одиночной и залповой стрельбы ракетами ПЗРК «Игла» или «Игла-1» по воздушным целям с наземных носителей или стационарных объектов, в том числе с доработанной базовой машины ЗРК «Стрела-10М3».

В состав такой пусковой установки входят:

• вращающаяся часть с приводами наведения и системой электропитания на базе серийных узлов, агрегатов и аппаратуры боевой машины 9А35;

• комплект аппаратуры управления и пусковых модулей для ЗУР переносных ЗРК;

• блок сопряжения с аппаратурой пуска;

• средства связи и приема целеуказания;

• средства опознавания государственной принадлежности цели.

Пусковая установка имеет боекомплект из восьми ЗУР. Она обеспечивает одиночную и залповую стрельбу ракетами. Масса пусковой установки с восемью ЗУР, которая обслуживается одним человеком, составляет 1200 кг.



Основные характеристики переносных зенитных ракетных комплексов



Наименование комплекса

«СТРЕЛА-2»

«СТРЕЛА-2М»

«СТРЕЛА-3»

«ИГЛА-1»

«ИГЛА»

Масса, кг

В боевом положении

14,5

15

17

17,9

17,9

В походном положении

15,8

16,5

18,3

20

20

Зона поражения, км

- по дальности — вдогон

3,4

4,2

4,1

1 — 5,2

1 -5,2

- по дальности – навстречу

-

-

-

0,5-3

0,5 — 3,3

- по высоте — вдогон

0,05- 1,5

0,05 — 2,3

0,05 — 3

0,01 — 2,5

0,01 — 2,5

- по высоте — навстречу

-

-

-

0,01 — 2

0,01 — 2

Макс. скорость цели, м/с

- вдогон

220

260

310

320

320

- навстречу

-

150

260

360

360

Средняя скорость ракеты, м/с

430

430

400

600

600

Масса ракеты, кг

9,15

9,15

10,3

10,8

10,8

Масса БЧ, кг

1,17

1,17

1,17

1,17

1,17

Вероятность поражения самолета одной ЗУР, (вдогон)

0,19-0,25

0,22 — 0,25

0,31 — 0,33

0,44 — 0,59

0,45 — 0,63

Год принятия на вооружение

1986

1970

1974

1981

1983



НА СМЕНУ ПРИХОДИТ «ВЕРБА»



В 2014 г. на вооружение Вооруженных сил России был принят новейший ПЗРК 9К333 «Верба», разработанный в коломенском КБ Машиностроения. Как и предыдущие образцы, он предназначен для поражения низколетящих воздушных целей на встречных и догонных курсах в сложных помеховых условиях, но в отличие от старых ПЗРК с высокой вероятностью способен поражать и малоизлучающие цели, например крылатые ракеты и беспилотные аппараты. Управляемая ракета 9М336 по конструкции близка к комплексу «Игла», она оснащена инфракрасной трехдиапазонной головкой самонаведения, боевой частью массой 1,5 кг, твердотопливным двигателем, позволяющим поражать воздушные цели на дальности от 500 до 6400 м и на высотах от 10 до 4500 м. Скорость поражаемой цели может достигать 500 м/с, время реакции комплекса – до 8 секунд. Первыми подразделениями Российской Армии, получившими новый ПЗРК стали зенитный полк 98-й гвардейской воздушно-десантной дивизии и мотострелковая бригада Восточного округа.

В состав комплекса 9К333 «Верба» входит автоматизированная система управления, производящая обнаружение воздушных целей, в том числе групповых, определение параметров их полета, а также распределение найденных целей между зенитчиками с учетом их расположения. Комплекс включает ракету 9М336, пусковой механизм 9П521, наземный радиолокационный запросчик «свой — чужой» 1Л229В, подвижный контрольный пункт 9В861, малогабаритный радиолокационный обнаружитель 1Л122, модуль планирования 9С931, модуль разведки и управления 9С932−1, переносной модуль управления огнем 9С933 (в бригадном комплекте), встроенный монтажный комплект 9С933−1 (в дивизионном комплекте), комплект средств автоматизации стрелка-зенитчика 9С935, учебно-тренировочные средства.




К сведению. Опыт боевых действий в военных конфликтах второй половины XX века убедительно свидетельствует о решающем влиянии авиации на ход конфликта. Так в крупномасштабном военном конфликте на Балканах в боевых действиях НАТО против Югославии в 1999 году участвовало около 1100 самолетов. За 78 суток непрерывных бомбардировок самолеты стран НАТО выполнили 35 тысяч вылетов. Об интенсивности налетов говорит тот факт, что за одну ночь с 11 на 12 мая было совершено 600 самолетовылетов. Это еще раз подчеркивает необходимость обеспечения надежной защиты войск и объектов от ударов с воздуха.

В настоящее время наиболее эффективным средством защиты войск и объектов от ударов воздушного противника являются зенитные комплексы (артиллерийские, ракетные, ракетно-артиллерийские), специально предназначенные для поражения средств воздушного нападения (СВН) разных типов. Особенность таких зенитных комплексов – необходимость обеспечения эффективной противовоздушной обороны во всех условиях применения сухопутных войск: на марше и в районах сосредоточения, на равнине и в горах, в пустыне и в городе. Это обстоятельство накладывает существенный отпечаток на технический облик боевых средств войсковых зенитных комплексов, которые наряду с обеспечением поражения воздушных целей должны удовлетворять достаточно жестким требованиям. Основными из них являются:

• автономность (то есть возможность выполнения боевых задач в течение достаточно длительного времени без внешнего обеспечения – информационного, энергетического и другого);

• мобильность и маневренность (способность выполнять задачи в быстро изменяющихся формах боя обеспечивается большой скоростью перемещения и возможностью быстрого перехода из боевого положения в походное и обратно);

• высокая проходимость (не ниже проходимости боевой техники прикрываемых войск, что обеспечивается использованием самоходных шасси);

• защищенность от пуль и осколков (использование бронированных корпусов для размещения личного состава и аппаратуры войсковых зенитных комплексов);

• транспортабельность (возможность перевозки автомобильным, железнодорожным, морским и авиационным транспортом без значительного демонтажа);

• совместимость с основным вооружением сухопутных войск (использование унифицированных составных частей: шасси, стрелково-пушечное вооружение, средства связи, источники энергии, топливо и так далее).

Зенитные комплексы Сухопутных войск должны выполнять свое основное предназначение – обеспечивать поражение средств воздушного нападения во всем диапазоне высот и скоростей их применения. В настоящее время войсковые зенитные комплексы должны поражать следующие типы пилотируемых и беспилотных СВН:

• самолеты стратегической авиации;

• самолеты тактической и палубной авиации;

• специальные самолеты – постановщики помех и самолеты дальнего радиолокационного обнаружения и управления авиацией;

• боевые вертолеты;

• оперативно-тактические баллистические и аэробаллистические ракеты;

• тактические баллистические ракеты;

• оперативно-тактические крылатые ракеты;

• тактические крылатые ракеты;

• противорадиолокационные ракеты;

• дистанционно-пилотируемые летательные аппараты (ДПЛА);

• управляемые авиационные бомбы.

Различные типы СВН обладают чрезвычайно большим разбросом летно-технических характеристик: скорость полета – от практически неподвижной цели (зависший вертолет) – до 2000 м/с: (высокоскоростная оперативно-тактическая ракета); высота полета (от 5–10 м до 30 тыс. м); эффективная отражающая поверхность (0,05 – 30 кв. м); допустимые перегрузки; защищенность от средств поражения (бронирование, дублирование и так далее); возможность полета в темное время суток и в сложных метеорологических условиях; наличие средств подавления ПВО (активные и пассивные радиопомехи) и другое.

К настоящему времени в вооруженных силах развитых стран мира насчитывается более полусотни различных типов зенитных комплексов, которые можно классифицировать по разным признакам:

• по принадлежности к видам вооруженных сил: зенитные комплексы ПВО страны (ВВС), ПВО кораблей, ПВО войск;

• по назначению: противосамолетные (ПСО), противоракетные (ПРО), универсальные;

• по способу наведения ЗУР на цель: с теленаведением, с самонаведением (пассивное, полуактивное, активное), с комбинированным наведением;

• по наклонной дальности стрельбы: ближнего действия – до 10 км; малой дальности – 10 – 50 км; средней дальности–до 200 км; дальнего действия – более 200 км;

• по подвижности: стационарные, полустационарные, подвижные (которые в свою очередь делятся на: самоходные, буксируемые, возимые, носимые, или переносные);

• по всепогодности: всепогодные, невсепогодные. Наряду с этими признаками важным классификационным признаком зенитных комплексов ПВО СВ является их принадлежность к основным иерархическим звеньям структуры сухопутных войск. По этим признакам войсковые зенитные комплексы подразделяются на полковые, дивизионные, армейские, фронтовые (армейско-фронтовые). В соответствии с положениями военной науки полковые и дивизионные комплексы называются средствами тактического звена, а армейские и фронтовые – средствами оперативного звена.
