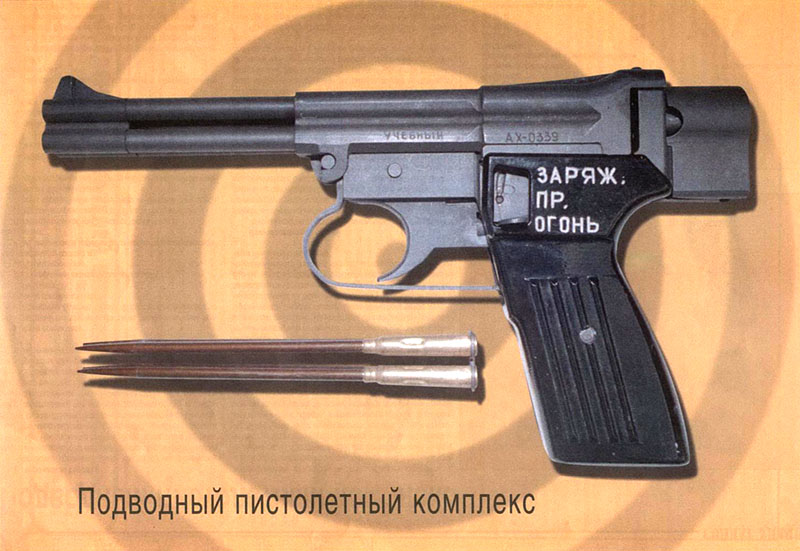

Подводный пистолетный комплекс

Журнал «Солдат удачи» 11-1999



Историческая справка



Разработка комплекса была начата по инициативному предложению одного из ведущих конструкторов ЦНИИТочМаш в 1968 году. Предложение сразу же было поддержано Управлением противодиверсионных служб ВМФ, финансировавшим работу. Два типа боеприпасов – активно-реактивный и активный отрабатывались при научной поддержке отдела исследования кавитационных течений Филиала ЦАГИ. На вооружение был принят комплекс с активным боеприпасом, хотя и уступавшим по боевым характеристикам активно-реактивному, но ввиду простоты конструкции позволявшим ускорить вооружение отечественных боевых пловцов.



Состав комплекса



Подводный пистолетный комплекс является личным оружием подводного боевого пловца. В состав находящегося на вооружении комплекса входят:

1. Пистолет СПП-1М.

2. Специальный активный боеприпас СПС.

3. Принадлежность.

Принадлежность состоит из:

а) металлической коробки с плечевым транспортировочным ремнем;

б) пистолетной кобуры из искусственной кожи;

в) десяти четырехгнездных обойм для боеприпасов;

г) трех герметичных металлических пеналов для одной снаряженной обоймы каждый;

д) поясного ремня для ношения кобуры с пистолетом и пеналов;

е) шомпола для чистки и разборки пистолета;

ж) масленки.



Устройство пистолета



Основными частями пистолета являются:

• блок из четырех стволов с гладким каналом калибра 4,5 мм;

• самовзводный ударный механизм с поступательным движением курка;

• рамка.

Блок стволов для заряжания поворачивается вокруг поперечной оси. В нормальном положении блок стволов фиксируется защелкой. В казенной части блока, между стволами, расположен толкатель экстрактора, действующий на конечном участке поворота блока стволов.

Ударный механизм представляет собой движок прямоугольного сечения, перемещающийся в направляющих пазах рамки; внутри движка расположена боевая пружина; на движке имеется прилив, на котором закреплен вращающийся барабан с бойком. На наружной поверхности барабана нарезаны профильные пазы, обеспечивающие его проворачивание на одну четвертую часть окружности при взведении ударного механизма. В передней части рамки расположен поворотный спусковой крючок с толкателем, упирающимся в движок. В собранном пистолете рамка со всеми узлами и предохранительная скоба спускового крючка устанавливаются между двумя щечками и закрепляются одним поперечным винтом.

Все основные детали пистолета изготовлены из термообрабатываемой нержавеющей стали. Так как по сравнению с обычными сталями нержавеющие стали имеют повышенный коэффициент трения, то с целью повышения КПД механизма трущиеся детали его покрыты специальным составом, в который входит двусернистый молибден. Это покрытие играет роль эффективной твердой смазки. Цилиндрические витые пружины изготовлены из обычной пружинной углеродистой стали и защищены от коррозии высокопрочным лаком горячей сушки. Щечки, которые являются силовым элементом, изготовлены из алюминиевого сплава и защищены от коррозии анодированием с черным красителем.



Взаимодействие частей



При нажатии на спусковой крючок толкатель перемещает движок в направлении взведения, сжимая боевую пружину и пружину спускового крючка. При этом происходит поворот барабана на одну четверть окружности. В конце взведения движок срывается с шептального выступа толкателя и под действием боевой пружины возвращается в исходное положение. В крайнем переднем положении боек разбивает капсюль одного из четырех патронов. При повторных нажатиях на спусковой крючок боек барабана поочередно разбивает капсюли остальных патронов.

Для перезаряжания пистолета блок стволов снимают с защелки и поворачивают. На конечном участке поворота блока стволов толкатель, взаимодействуя с выступом рамки, смещает обойму в направлении экстракции, выдвигая гильзы из патронников. Далее обойма с гильзами удаляется вручную. После заряжания очередной обоймы с патронами блок стволов поворачивается в исходное положение до срабатывания защелки.



Технические характеристики

Вес пистолета (без патронов), кг

0,95

Калибр, мм

4,5

Тип выстрела

активный

Длина пистолета, мм

244

Высота пистолета, мм

138

Ширина пистолета, мм

25

Длина патрона СПС, мм

145

Вес патрона СПС, г

18

Вес пули, г

13,2

Носимый боекомплект

16 патронов в обоймах

Дальность поражения незащищенной цели на глубинах:

– до 5 м

17 м

– до 10 м

14 м

– до 20 м

11 м

Начальная скорость пули м/с

250

При стрельбе на воздухе пуля неустойчива и летит плашмя, начиная с дистанций 3 – 5 м

Поперечник рассеивания на дистанции 10 м составляет около 1 м
