Пистолет-пулемет «Кедр» был разработан для Советской Армии еще в 70-е годы прошлого века прославленным оружейником Евгением Драгуновым, а вот востребован он оказался лишь спустя два десятилетия подразделениями МВД России.
В начале 1990-х гг. Министерство внутренних дел России, желавшее получить оружие, заполняющее нишу между пистолетом ПМ и укороченным автоматом АКС-74У, выдало заказ на разработку малых пистолетов-пулеметов. Оружейные КБ обратились к опытным пистолетам-пулеметам, разработанным по заказу Министерства обороны еще в начале 1970-х годов. Среди таковых была и конструкция Е.Ф. Драгунова, воплощенная затем в двух образцах – ПП-91 «Кедр» (КЕДр – Конструкция Евгения Драгунова) и ПП-9 «Клин». Их доработкой и доводкой на Ижевском механическом заводе («Ижмех») руководил старший сын Е.Ф. Драгунова – М.Е. Драгунов. Пистолет-пулемет «Клин» в 1994 г. поступил на вооружение МВД. Производство осуществлялось на Златоустовском машиностроительном заводе (ЗМЗ).
Пистолеты-пулеметы внешне практически не отличаются друг от друга и построены по модульной схеме. Автоматика действует на основе отдачи свободного затвора. «Кедр» рассчитан под патрон 9×18 ПМ, «Клин» – под 9×18 ПММ с возможностью использовать и 9×18 ПМ. Как и в пистолете ПММ, в «Клине» винтовые канавки на стенках патронника задерживают отпирание. Рукоятка затвора расположена слева, что должно ускорить приведение оружия в боевую готовность.

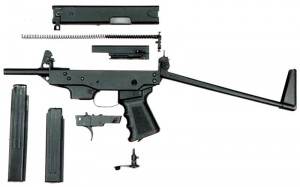

Ударный механизм – курковый, с «завалом» курка и выстрелом с переднего шептала. Справа над спусковой скобой расположен флажковый переводчик-предохранитель, задающий режимы одиночного (среднее положение) и непрерывного (верхнее положение) огня. В положении «предохранитель» он блокирует спусковой крючок и затвор, при этом флажок «выглядывает» внутрь спусковой скобы. Ударно-спусковой механизм собран в отдельном корпусе, вставляемом внутрь затворной (ствольной) коробки и легко извлекаемый при разборке: прием, заимствованный у пистолета ТТ и облегчающий разборку и сборку оружия.
Пистолет-пулемет снабжен пластмассовой пистолетной рукояткой, складывающимся вперед-вверх легким металлическим прикладом. Прицельные приспособления включают регулируемую мушку с ограждением и прицел с перекидным L-образным целиком с прорезью на одном плече и диоптром на другом. При раскладывании приклада целик поворачивается, так что при сложенном прикладе стрельба ведется с открытым прицелом, а при откинутом – с диоптрическим, обеспечивающим более точную наводку.
Питание – из прямых коробчатых металлических магазинов с шахматным расположением патронов. Горловина, в которую вставляется магазин, повышает надежность системы питания, а также служит для удержания оружия второй рукой. Кнопочная защелка магазина и останов затвора, отпускающий затвор после вставления снаряженного магазина, способствуют быстроте перезаряжания. При стрельбе штатными патронами из «Клина» одиночными выстрелами с откинутым прикладом с упора на дальности 25 м пули укладываются в круг радиусом 68 мм, очередями – около 300 мм.
Тактико-технические характеристики |
|||
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ПП-91 «КЕДР» |
ПП-9 «КЛИН» |
«КЕДР-Б» |
КАЛИБР, мм |
9 |
9 |
9 |
ПАТРОН |
9X18 ПМ |
9X18 ПММ, ПМ |
9X18 ПМ |
МАССА БЕЗ ПАТРОНОВ, кг |
1.54 |
1.54 |
2,1 |
ДЛИНА ОРУЖИЯ. мм: – С ОТКИНУТЫМ ПРИКЛАДОМ – СО СЛОЖЕННЫМ ПРИКЛАДОМ |
. 539 305 |
. 539 305 |
. 671 443 |
ДЛИНА СТВОЛА, мм |
120 |
120 |
120 |
ТЕМП СТРЕЛЬБЫ, выстр./мин |
800-850 |
1030-1200 |
800-650 |
НАЧАЛЬНАЯ СКОРОСТЬ ПУЛИ, м/сек. |
310 |
425 (ПММ) 310 (ПМ) |
310 |
БОЕВАЯ СКОРОСТРЕЛЬНОСТЬ, выстр./мин |
40/100 |
40/100 |
40/100 |
ПРИЦЕЛЬНАЯ ДАЛЬНОСТЬ, м |
50 |
150 |
50 |
ЕМКОСТЬ МАГАЗИНА, ПАТРОНОВ |
20 и 30 |
20 и 30 |
20 и 30 |
