Обобщение опыта боевого применения стрелкового оружия во время Второй Мировой войны очень остро поставило вопрос о необходимости объединения боевых свойств стоявших на вооружении пехоты ручного и станкового пулеметов. Требовалось спроектировать и создать такой унифицированный образец, в котором могли сочетаться легкость и высокие маневренные свойства ручного пулемета с мощностью и высокой эффективностью огня станкового пулемета.
После 1945 года многие конструкторы-оружейники пытались создать собственную конструкцию единого пулемета, и один из лучших образцов этого оружия был разработан в Бельгии. В этой стране длительное время производством станковых и ручных пулеметов занималась одна из ведущих оружейных фирм мира Fabrique Nationale (FN) в Герстале, которая выпускала пулеметы «Браунинг» различного калибра с водяной и воздушной системой охлаждения. Она не только снабжала этим оружием собственные вооруженные силы, но и экспортировала его в другие страны – Аргентину, Китай, Грецию, Великобританию, Таиланд и Швецию, а после Второй Мировой войны и в Израиль. Поэтому было совершенно естественным, что на этой же фирме в начале 1950-х годов под руководством главного конструктора Эрнеста Вревье приступили к разработке нового единого пулемета MAG (Mitrailleuse d’Appui General, бельг. – пулемет общего назначения). За основу конструкции нового оружия были взяты системы автоматики и запирания, амортизатор отдачи и крепление сменного ствола ручного пулемета «Браунинг» Мод.30, выпускавшегося фирмой FN до этого, и система ленточного питания германского единого пулемета MG.42. Результатом этих работ стал 7,62-мм единый пулемет FN MAG, признанный одним из лучших в мире. Из пулемета FN MAG можно было вести длительный и интенсивный огонь, оружие при этом не требовало особого обслуживания, кроме разве что смены перегревшегося ствола. При использовании его в качестве ручного пулемета стрельба велась с применением сошки и приклада. Для ведения интенсивной огневой поддержки пулемет устанавливался на тяжелый станок-треногу с амортизационным устройством, чтобы снизить силу отдачи. FN MAG можно было монтировать на креплениях различных типов на бронетехнике, на станках для зенитной стрельбы, на крыше автомобиля и даже на легких катерах.
 |
 |
 |
 |
 |
 |
 |
 |
 |

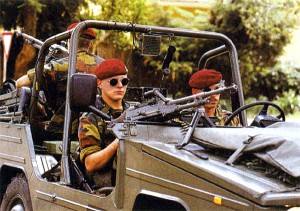

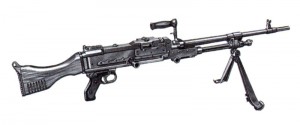

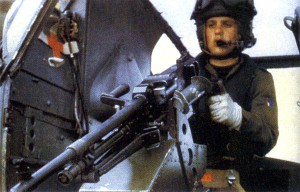

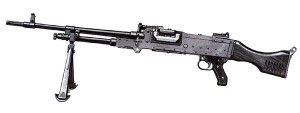

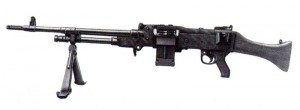

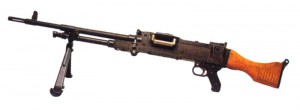

Принятый в конце 1959 года на вооружение бельгийской армии единый пулемет FN MAG производится и по сей день.
Бельгийская фирма FN освоила производство следующих моделей пулемета MAG:
• единый пулемет FN MAG модель 60-2 (выпускался в 15 модификациях). В варианте единого пулемета FN MAG мог устанавливаться на треножный станок;
• авиационный пулемет FN MAG модель 60-30. Авиационный вариант MAG имел левостороннее или правостороннее питание исключительно из ленты US M13, прицельные приспособления обычно отсутствовали, а огонь велся с помощью специального спускового механизма с электроспуском;
• танковый пулемет FN MAG модель 60-40. В варианте танкового пулемета MAG не имел приклада, сошек, пистолетной рукоятки и рукоятки для переноски, а также крышки окна выбрасывания гильз. Стандартный газовый регулятор был заменен регулятором закрытого типа. В зависимости от способа применения на пулемете могли отсутствовать прицельные приспособления. Он мог оснащаться тяговым механизмом перезаряжания, а также стандартным (с пистолетной рукояткой) либо специальным спусковым механизмом, который, в свою очередь, имел вариант с электроспуском.
Пулеметы FN MAG моделей 60-30 и 60-40 не имели прикладов, сошки и собственных прицельных приспособлений. Был также создан пулемет FN MAG модель 10-10 с укороченными стволом и прикладом (т.н. модель для джунглей), но она не нашла спроса. Для частей специального назначения была разработана спаренная автомобильная установка с единым или раздельным спуском.
Хотя для использования в качестве ручного пулемета FN MAG с его общей массой 10,85 кг был относительно тяжел, он заслужил большую популярность надежностью работы и высокой точностью стрельбы. Кроме того, это оружие имело быстросменный ствол и ленточное питание патронами. Уже с конца 1950-х – начала 1960-х годов в экспортные поставки фирмы FN стали включаться большие партии единых пулеметов FN MAG. Он получил самое широкое распространение и уже вскоре поступил на вооружение армий более чем 80 стран мира. Пулемет FN MAG продемонстрировал прекрасные инженерные возможности фирмы FN. Он и поныне остается одним из самых распространенных и широко используемых единых пулеметов.
Бельгийская фирма FN поставила в другие страны не менее 200 000 пулеметов MAG. Кроме того, единый пулемет производится во многих странах по лицензии, в том числе в Великобритании, Индии, Израиле, США и Швеции, ЮАР, а также в Сингапуре (тип 74 с облегченным стволом) и на Тайване.
Единый пулемет FN MAG был рассчитан под патрон НАТО 7,62×51 мм. Выпускается также специальный вариант для Швеции (под индексом Ksp 58), в котором использовался винтовочный патрон «Маузер» 6,5×55 мм. Первые пулеметы FN MAG британские вооруженные силы закупали в Бельгии, однако в 1961 году в Великобритании после внесения ряда изменений, особенно в конструкцию его ствола, началось лицензионное производство пулемета MAG под обозначением «единый пулемет GPMG». Его питание осуществляется исключительно от ленты М13. Более чем за тридцать лет его изготовления в Великобритании были выпущены следующие модификации:
• L7A1 – модель аналогична стандартному варианту пулемета FN MAG (T1);
• L7A2 – штатный пулемет английских вооруженных сил с возможностью крепления на ствольной коробке пулемета патронной коробки с лентой емкостью 50 патронов. Для использования этого оружия в качестве станкового пулемета к нему придается тяжелый ствол и специальный буфер;
• L8A1 и L8A2 – танковые варианты пулемета FN MAG. Танковый пулемет L8A2 (заменил L8A1) отличался от MAG модель 60-40 в основном конструкцией газового регулятора (замкнутого типа с одним положением), наличием пламегасителя и рычага муфты ствола. Стволы этих моделей имели эжектор для откачивания пороховых газов из канала ствола. В пулемете применен специальный спусковой механизм с электроспуском, а в крышке ствольной коробки появилась прорезь с рукояткой тяги, потянув за которую можно поднять пальцы подавателя, что позволяет вынуть патронную ленту из приемника, не поднимая крышку ствольной коробки. Кроме того, в их конструкции имелась откидная пистолетная рукоятка управления огнем для стрельбы в нештатных ситуациях;
• L19A1 – модификация пулемета L7A1 с утяжеленным стволом массой 3,6 кг;
• L20A1, L20A2 и L44A1 – авиационные варианты пулемета для авиации сухопутных войск и ВМФ, предназначались для использования в качестве стационарного оружия в подвесных наружных контейнерах. Авиационный пулемет L20A1 был создан на базе L8A2, от которого отличается спусковым механизмом (специальный с электроспуском) и пламегасителем (щелевого типа). Он мог иметь правостороннее питание – после замены крышки ствольной коробки и основания приемника. Из конструкции этого оружия были изъяты прицельные приспособления и рукоятка для переноски;
• L37A1 и L37A2 – танковые варианты пулемета. Танковый пулемет L37A2 (заменил L37A1) устанавливался в командирских башенках танков, на бронетранспортерах и бронемашинах. От L8A2 он отличается в основном спусковым механизмом, который позаимствован у универсального пулемета L7A2. Пулемет мог сниматься с машин и использоваться как универсальный пулемет. В этом случае к нему присоединялись ствол от L7A2, приклад и сошки;
• L41А1, L45A1, L46A1 – учебные пулеметы;
• L43A1 – танковый вариант пулемета, также разработанный специально для легкого танка «Скорпион» на основе L8A2, служил для пристреливания. Его ствол со щелевым пламегасителем имеет дополнительные ребра жесткости, позволяющие повысить прицельность огня, особенно при интенсивной стрельбе.
Для использования GPMG в качестве станкового пулемета в Великобритании был разработан ряд установок, основным из них являлся полевой треножный станок L4A1 с пружинным амортизатором узла крепления пулемета. После принятия на вооружение 5,56-мм ручного пулемета LSW (легкого оружия поддержки) единые пулеметы L7A2 были изъяты из взводов, но сохранились в качестве ротного и батальонного автоматического оружия. В каждой пехотной роте английской армии в настоящее время имеется три единых пулемета GPMG со станками и коллиматорными прицелами. Кроме того, пулеметы GPMG устанавливают на бронемашинах и обычных армейских автомобилях – грузовиках и «Лендроверах».
Также GPMG остался в английской армии для осуществления огневой поддержки пехоты. В этом случае с него снимается приклад, а сам пулемет ставится на станок. Кроме того, на пулемет ставится специальный коллиматорный прицел, который позволяет отмечать и запоминать расположение целей. Таким образом, зная точное расположение целей, можно поражать их даже в условиях плохой видимости или ночью. Пехотинцев во время прохождения курса основной подготовки до сих пор обучают стрельбе из GPMG.
Для зенитной стрельбы из пулемета GPMG была принята зенитная стойка с простым вертлюжным устройством. Во время фолклендской кампании пулеметы L7A1 устанавливались на импровизированные зенитные стойки на бортах кораблей, в качестве оружия ПВО для обороны от аргентинских воздушных атак со сверхмалых высот.
14 января 1977 года представители вооруженных сил США заключили с компанией FN контракт на поставку модернизированных танковых пулеметов MAG модель 60-40, получивших новое обозначение М240. Первоначально пулеметы производились в Бельгии, а затем – на заводе фирмы FNMI – американском филиале бельгийской компании. Пулемет М240 выпускался в следующих вариантах: M240D (базовая модель); М240С; М240Е1 и М240В. Во всех этих моделях пулеметов питание осуществляется из американской патронной ленты типа US M13.
• Пулемет M240D, спаренный с пушкой, использовался в танках М60 и М1 «Абрамс». Пулемет М240С имел правостороннее питание и, спаренный с пушкой, использовался в боевых машинах пехоты М2 и МЗ «Брэдли».
• Пулемет М240Е1, устанавливаемый с 1987 года на бронетранспортерах семейства LAW, отличался от М240D конструкцией затыльника, на котором были расположены рукоятки и рычажный спусковой механизм.
• Единый пулемет M240G был принят на вооружение корпуса морской пехоты США и 75-го полка рейнджеров в первой половине 1990-х годов. От MAG модель 60-20 он отличался в основном конструкцией газового регулятора и укороченного пламегасителя. Кроме того, эта модель была приспособлена для установки оптических прицельных приспособлений.

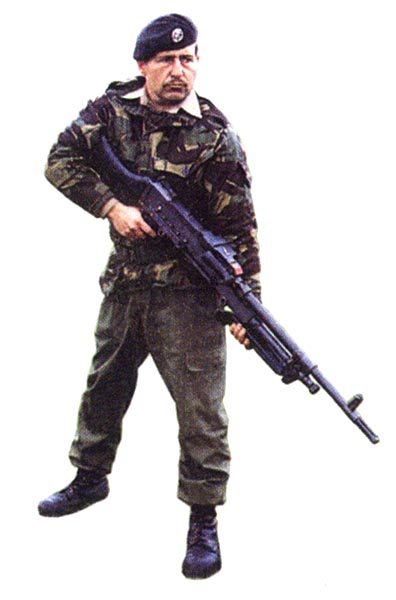

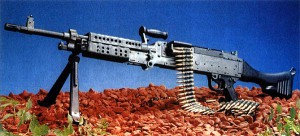

• Единый пулемет М240В является модернизированным вариантом М240С, в котором использованы перфорированное цевье с кожухом ствола, стандартная шина «Пикатинни» для крепления оптических прицельных приспособлений (расположена на крышке ствольной коробки), новый пластиковый приклад, а также новая коробка для пулеметной ленты. 1 декабря 1995 года единый пулемет М240В был выбран армией США в качестве преемника единого пулемета М60.
Для стрельбы из пулемета FN MAG и его модификаций используется патрон 7,62×51 НАТО. Этот патрон более чем за пятьдесят лет изготовления был хорошо освоен в производстве в ряде западных стран и до сих пор сохраняет свое приоритетное значение в пехотных комплексах «боеприпас – оружие». Чаще всего он имеет латунную гильзу, реже стальную, снаряжается всеми допустимыми в военных целях пулями – обыкновенными, трассирующими (эти два типа в основном применяются при стрельбе из пулемета FN MAG), бронебойными и т.д. Фирма FN создала для патрона 7,62×51 НАТО пулю SS123. Ее масса – 9,6 г, начальная скорость – 865 м/с. Благодаря наличию закаленного стального сердечника пуля имеет в 1,5 раза большую бронепробиваемость, чем пуля стандартного патрона НАТО.
Единый пулемет FN MAG относится к образцам автоматического оружия с возможностью ведения только непрерывного огня. Но это, по утверждению специалистов, не является его недостатком. Однако если невозможность ведения одиночного огня и воспринимается как недостаток, то он полностью компенсируется высокой надежностью самого оружия, относительно невосприимчивого к песку, пыли и даже илу. Наиболее эффективным является ведение стрельбы из него короткими очередями. При стрельбе из пулемета FN MAG на большие дальности рекомендуется вначале дать короткую очередь (3-5 выстрелов) и отметить точку попадания. А затем внести соответствующие поправки на дальность и боковые поправки. Для помощи в корректировке один патрон из пяти в ленте должен быть трассирующим. Количество патронов для поражения одной цели зависит от типа цели, ее удаления и умения стрелка. Очередь из 8-10 патронов больше рассеивается, зато повышается вероятность поражения движущейся цели. Длинные очереди необходимы только при стрельбе на большие дальности, по движущимся целям или при отражении массированных атак противника.
В наставлении на это оружие отмечается, что длинные очереди целесообразно применять и при стрельбе по бронемашинам для вывода из строя наблюдательных приборов, прицелов, фар. В то же время настоятельно рекомендуется вести стрельбу непрерывным огнем только в случаях крайней необходимости. Как правило, лучше стрелять короткими очередями по 2-3 выстрела. Не только потому, что это позволяет вести точную прицельную стрельбу, но и потому, что при долгой стрельбе ствол быстрее нагревается. От этого он расширяется, соответственно снижается точность стрельбы.
Во время боя, если возникает передышка, рекомендуется разрядить пулемет, взвести затвор и открыть крышку приемника, чтобы дать возможность оружию остыть после длительной стрельбы. Каждый пулеметный расчет имеет запасной ствол. Запасной ствол, как правило, носит второй номер пулеметного расчета. Смена ствола должна производиться после каждых 400 выстрелов. Снятый ствол можно ставить обратно, когда он остыл настолько, что к нему можно прикоснуться рукой. Особо отмечается, что пулеметчику необходимо постоянно помнить, что в бою патронов всегда мало, а обеспечение ими сопряжено с трудностями.
 |
 |
 |
 |
 |
Автоматика пулемета работает по принципу отвода пороховых газов. При выстреле пороховые газы отводятся из канала ствола и используются для отвода затворной рамы и других механизмов. Особенностью конструкции является выступающая часть газовой трубки, размещенная под стволом, в которую встроен регулятор отвода газов. Он позволяет контролировать подачу газов на поршень в зависимости от типа боеприпасов и других условий.
Ствольная коробка пулемета выполнена из штампованных деталей (соединенных друг с другом заклепками), образующих коробку прямоугольной формы высокой прочности, а основные детали и узлы изготавливаются методом фрезеровки, что позволяет пулемету безотказно работать в любых условиях.
На внутренних стенках ствольной коробки имеются выступы, служащие направляющими для подвижных частей (затвора и затворной рамы), которые совершают возвратно-поступательные перемещения во время стрельбы. Направляющие затвора имеют форму, обеспечивающую принудительное опускание запирающего рычага затвора при его нахождении в крайнем переднем положении. На дне ствольной коробки расположен массивный запирающий выступ, в который упирается запирающий рычаг при запертом положении затвора.
Газовый регулятор соединен с муфтой, имеющей три выпускных отверстия, через которые пороховые газы истекают в атмосферу. На поршень воздействует минимально необходимый импульс пороховых газов, обеспечивающий работу автоматики пулемета. При необходимости увеличения импульса газов, действующих на поршень, с целью преодоления фрикционного сопротивления, обусловленного тепловым расширением нагретых частей, скоплением нагара, попаданием песка, необходимо повернуть маховичок установки газового регулятора, после чего газовая муфта продвинется вдоль газовой каморы и произойдет последовательное закрытие трех выпускных отверстий и все поступающие из ствола пороховые газы станут воздействовать на поршень. Газовый регулятор можно использовать и для изменения темпа стрельбы в пределах от 600 до 1000 выстр./мин. Практическая скорострельность пулемета FN MAG составляет 200 – 250 выстр./мин.
Ствол весит 3 кг и имеет четыре правых нареза с шагом 305 мм. На дульном срезе ствола смонтированы мушка и пламегаситель с прорезями, на казенном срезе – рукоятка для переноски пулемета, с помощью которой возможна быстрая смена ствола.
В пулемете FN MAG использован двухтактный механизм подачи патронов (схема которого также была заимствована у германского MG.42), обеспечивающий равномерное передвижение ленты при ходе затвора вперед и назад.
Прицельные приспособления состоят из ножевидной мушки и диоптрического целика. Мушка смонтирована на основании, ввернутом в ползун, который может перемещаться вдоль поперечных пазов.
Целик прикреплен к секторной планке; с помощью ползуна с подпружиненными фиксаторами планка может быть установлена на дальности 200–800 м через каждые 100 м. При повороте секторной планки в вертикальное положение прицельная дальность может быть установлена равной 800–1800 м через интервалы 100 м. Прицеливание в этом случае производится через открытый целик с V-образной прорезью, представляющий собой часть ползуна.
Приведение пулемета к нормальному бою по высоте производится в результате регулирования мушки и выполняется поднятием ее за предохранительную скобу с последующим многократным круговым вращением на определенное число полуоборотов. После окончания регулировки необходимо вернуть предохранительную скобу на место.
Приведение пулемета к нормальному бою по горизонту производится в результате перемещения ползуна, в который ввернута мушка. Винт, фиксирующий ползун, ослабляется с одной стороны и затягивается с другой стороны ползуна. Для подобной регулировки требуется специальный ключ. Для стрельбы ночью первоначально использовались светящиеся насадки «Трилюкс» на мушку и прицел, но впоследствии предпочтение было отдано специальным ночным прицелам.
Для стрельбы из пулемета FN MAG используется как рассыпная звеньевая патронная лента типа US M13 американского производства (от пулемета М60) емкостью 50 патронов, так и германская нерассыпная металлическая пулеметная лента DM.1 (от пулемета MG.3) на 50 патронов, однако эти два типа лент не являются взаимозаменяемыми, поэтому для их использования необходима замена приемника.
Для подготовки оружия к стрельбе крышка приемника открывается нажатием двух фиксаторов в тыльной части с последующим поднятием ее в вертикальное положение. После этого вставляется лента, открытой стороной звеньев вниз, поперек лотка приемника.
Пулемет взводится путем отведения рукоятки механизма перезаряжания назад до упора (после взведения рукоятки перезаряжания возвращается в исходное переднее положение).
При нажатии на спусковой крючок шептало выходит из-под боевого взвода затворной рамы, и рама под действием сжатой возвратной боевой пружины вместе с затвором устремляется вперед. Досылатель, расположенный в верхней части затвора, проталкивает патрон через звено ленты, и пуля патрона взаимодействует с направляющим скосом, находящимся у казенного среза ствола. При перемещении затворной рамы вперед патрон полностью досылается в патронник, зацеп экстрактора заскакивает в экстракционную проточку гильзы, дно гильзы упирается в зеркало затвора, отражатель утапливается, пружина отражателя сжимается, и затвор находится в крайнем переднем положении, упираясь в казенный срез ствола.
Из FN MAG в варианте ручного пулемета с сошки можно вести прицельную стрельбу на расстояние до 800 м; при его установке на треножный станок – на расстояние до 2000 м.

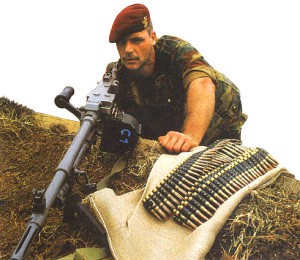

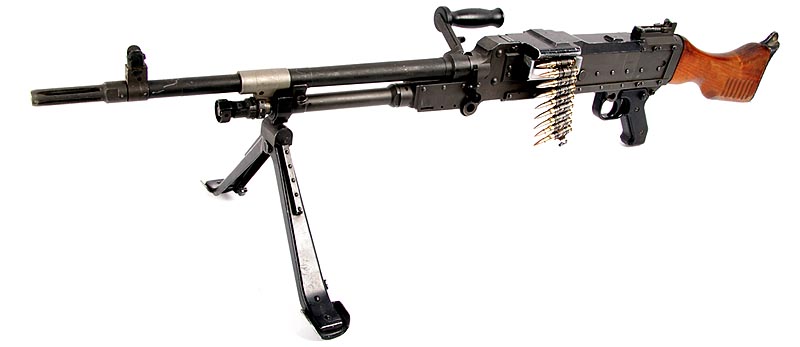

Двуногая сошка массой 0,76 кг, не телескопическая, смонтирована на передней части трубки газовой камеры и может поворачиваться в разные стороны в поперечной плоскости. Опорная поверхность обеспечивает необходимую устойчивость и позволяет вести прицельную стрельбу с наклонных площадок. Кроме того, сошка может регулироваться таким образом, чтобы стрельба велась без смены огневой позиции под углом до 50°. При переноске пулемета сошку можно сложить, откинув ее назад, при этом крюк каждой ноги находится в вырезе ствольной коробки и фиксируется подпружиненной защелкой.

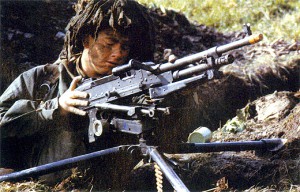

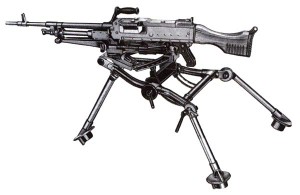

Станок FN LGM 04-41 представляет собой складную треногу с механизмами горизонтального и вертикального наведения. Треножный станок весит 10,5 кг. Высота станка может изменяться от минимальной (294 мм) до максимальной (720 мм).
На станке есть механизмы грубой и тонкой горизонтальной наводки, а также механизм вертикальной наводки. Диапазон механизма грубой горизонтальной наводки – 67 градусов. После наведения на цель механизмом грубой горизонтальной наводки последний запирается зажимной рукояткой, и окончательная наводка осуществляется механизмом тонкой наводки «щелчкового» типа. Каждый щелчок соответствует изменению угла на одну тысячную. Механизм тонкой горизонтальной наводки также может быть заперт после окончания наведения оружия на цель. Имеющиеся на станке ограничители горизонтального рассеивания, положение которых регулируется, позволяют вести огонь с рассеиванием по фронту в заданном секторе, при этом фиксаторы грубой и тонкой наводки выключаются.
Для уменьшения влияния отдачи на меткость стрельбы и снижения механических нагрузок на пулемет была разработана т.н. «мягкая» схема станка, при которой пулемет крепится в люльке станка через амортизирующее устройство.
Стрельба из пулемета прямой и непрямой наводкой может производиться с помощью коллиматорного прицела «Sight unit С2, Trilux» от 81-мм миномета.
При использовании пулемета только в качестве станкового приклад пулемета отделяется и к затыльнику крепится буфер, аналогичный буферу пулемета L7A2.
