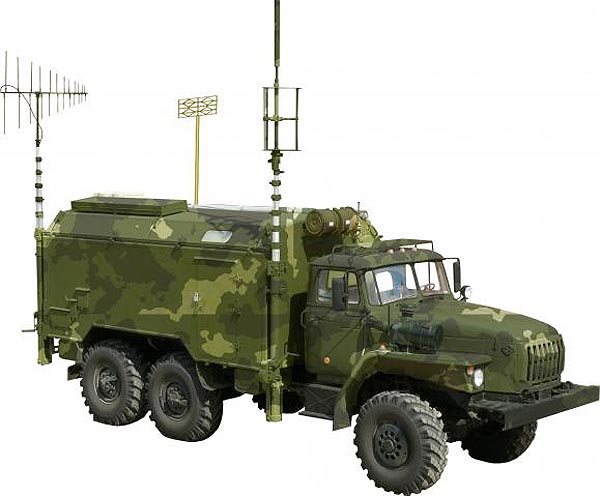

Один из ярких представителей отечественной техники радиоэлектронной борьбы (РЭБ) – автоматизированная станция помех УКВ радиосвязи Р-934Б, разработанная предприятием «Владимирское КБ радиосвязи». Она предназначена для обнаружения, определения направления, координат и радиоэлектронного подавления средств авиационной УКВ радиосвязи, систем наведения тактической авиации, а также наземной фиксированной и подвижной радиосвязи, работающих на фиксированных частотах, в режимах с программируемой перестройкой рабочей частоты и передачи коротких телекодовых сообщений с возможностью дистанционного управления, в том числе с пунктов управления (ПУ).
В автономном режиме работы станция Р-934Б обнаруживает источники радиоизлучений (ИРИ) в заданном частотном диапазоне, пеленгует и автоматически анализирует их. Формируется перечень разведанных частот, из которого оператором по указанию командира станции создаются списки запрещенных и предназначенных для подавления (контролируемых). Критерии отбора для контролируемых частот: значение рабочей частоты, вид модуляции, уровень сигнала, пеленг и другие технические характеристики ИРИ. Сигналы контролируемых фиксированных частот при появлении в эфире прослушиваются на динамике станции. При необходимости речевая информация может записываться на встроенный электронный магнитофон. Сигналы для прослушивания и записи выбираются как вручную, так и автоматически. После анализа информации формируется список приоритетных частот, предназначенных для подавления. При получении командиром станции разрешения (команды) станцию включают в режим подавления ИРИ из этого списка. Автономный режим отличается повышенной оперативностью, поскольку используется одна станция, которая может быть быстро развернута и начать боевую работу. Отсутствует необходимость в определении собственных координат, процедуре вхождения в связь и синхронизации с сопряженными станциями. Обслуживается станция штатным экипажем.
В режиме связанной пары работают две станции, разнесенные по фронту до 10 км. В этом случае они обмениваются информацией между собой по радиорелейному каналу. По пеленгам, определенным каждой станцией, рассчитываются координаты источника радиоизлучений. В остальном их функционирование аналогично автономному режиму, только добавляется дополнительный критерий (координаты ИРИ) для принятия решения о подавлении.
При работе с ПУ вся получаемая информация (кроме речевой) поступает на него для анализа, после чего цели распределяются между станциями.

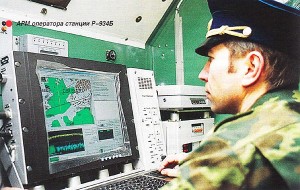

Особенность станции Р-934Б – высокая степень автоматизации, что достигается наличием в системе управления персональной ЭВМ, совместимой с IBM PC. Управляет станцией во всех режимах оператор с автоматизированного рабочего места (АРМ). В основе работы – цифровая обработка сигналов. Обзорный приемник последовательно просматривает заданный диапазон частот, в результате определяются мгновенные значения частот, амплитуд и ширины спектров сигналов, проводится их первичный анализ. Эти сведения вместе с информацией мгновенного спектра заданного диапазона разведка поступают на АРМ в базу данных сигналов: учет длительности сеансов связи изменения амплитуды, частоты, полосы сигнала и направления на источник радиоизлучений.
По статистическим усредненным характеристикам приемник анализа автоматически настраивается на частоту каждого из обнаруженных сигналов, определяет вид модуляции, полосы и выбирает оптимальную помеху для данного сигнала. Анализ и сканирование выполняются независимо друг от друга. Полученная информация в реальном времени выводится на экран монитора, на котором представлена полная информация о радиообстановке, списки источников радиоизлучений с описанием характеристик сигналов, графические образы (амплитудно-частотные, частотно-временные характеристики, спектры сигналов исследуемого диапазона частот, карта местности), осциллограммы сигнала с выходов АМ и ЧМ детекторов.
В режиме подавления станция сканирует заданный диапазон частот, при этом контролирует приоритетные, выявляет новые источники радиоизлучений и ставит прицельные помехи в зависимости от целеуказания.
В станции использован разностный метод пеленгования, не требующий калибровки трактов приема, так как антенна используется в режиме фазометра. Информация об обнаружении и направлении поступает по высокоскоростному стыку на АРМ оператора. В режимах разведки и подавления каждый источник радиоизлучений документируется.
