Новейшие радиолокационные станции минского КБ «Радар»

В настоящее время многие ведущие фирмы, занимающиеся созданием радиолокационной техники военного назначения, уделяют большое внимание разработке новых и модернизации существующих обзорных радиолокационных станций (РЛС) метрового (VHF) диапазона длин волн. Современная РЛС VHF-диапазона должна сочетать в себе такие достоинства, как мобильность, надежность, высокая помехозащищенность, скрытность работы. Именно такие задачи стояли перед научно-производственным Республиканским унитарным предприятием «КБ Радар» (РУП «КБ Радар») при создании мобильной твердотельной цифровой двухкоординатной РЛС «Восток», которая явилась оригинальной белорусской разработкой.

Благодаря использованию современных достижений радиолокации, новейших цифровых технологий, передовых конструктивно-технологических решений РЛС «Восток» обладает существенными преимуществами по сравнению с другими станциями, работающими в VHF-диапазоне длин волн. Ее характеризуют:

• высокая точность определения координат в сложной помеховой обстановке, в том числе наблюдение и измерение параметров воздушных объектов, выполненных по технологии «стелс»;

• высокая мобильность (время свертывания-развертывания расчетом из двух человек не превышает 6 мин);

• повышенная помехозащищённость;

• высокая радиолокационная скрытность;

• цифровое формирование и обработка сигналов;

• современные высокоэффективные алгоритмы;

• выполнение задач в автоматическом режиме;

• высокая степень защищенности от противорадиолокационных ракет.

Кроме базовой модели РЛС «Восток», на предприятии разрабатывается семейство ее транспортируемых модификаций с вращающейся и неподвижной антенными системами, установленными на стационарной платформе, и увеличенной до 510 км дальностью обнаружения.

В то время как модификации РЛС «Восток», ПТВ и ПТС представляют собой новые типы РЛС VHP-диапазона волн, расширяющие перечень существующих РЛС, их модификации ПТВВ и ПТД могут заменить ныне существующие РЛС советского производства типа «Небо» и «Оборона».

Разработка маловысотной радиолокационной станции (МВРЛС) с кольцевой фазированной антенной решеткой для автоматического обнаружения, сопровождения и распознавания маловысотных воздушных объектов явилась достойным продолжением развития радиолокационного направления на предприятии. МВРЛС позволяет эффективно обнаруживать маловысотные цели с малой эффективной отражающей поверхностью; обеспечивать продолжительную автономную работу без наблюдения технического персонала. Разработанная МВРЛС осуществляет цифровое формирование и обработку сигналов, обладает высокой радиолокационной скрытностью и помехозащищенностью.

Уникальными разработками «КБ Радар» в области радиолокации стали системы автоматического радиолокационного распознавания типов и классов целей для различных РЛС обзора и сопровождения.

Предприятием достигнуты значительные успехи в разработке и производстве систем имитации радиолокационных сигналов, которые реализуют близкие к реальным сигналы целей и помех, позволяют имитировать сложную воздушную и помеховую обстановку для РЛС обнаружения и сопровождения, обеспечивая снижение объема полетных испытаний станции и решение других задач.

Разрабатываемые и серийно изготавливаемые средства РЭБ включают отдельные передатчики и комплексы радиопомех, комплексы радиоразведки и пеленгования.

Так, предприятием разработан и серийно производится комплекс для постановки радиопомех приемникам системы глобальной радионавигации GPS «Оптима-3». Комплекс включает комплект пространственно распределенных малогабаритных передатчиков помех и автоматизированную систему управления. «Оптима-3» обеспечивает нарушения радионавигации в заданной зоне потребителей системы GPS. Это касается всех пользователей: авиационных средств, высокоточного оружия, систем управления оружием, и даже отдельных потребителей.

Успешно прошла комплексные испытания в полевых условиях станция помех радиовзрывателям артиллерийских боеприпасов СПР-3. Станция обеспечивает прикрытие войск и объектов от поражения артиллерийскими боеприпасами с радиовзрывателями за счет формирования специальных активных помех, вызывающих преждевременный подрыв снарядов, реактивных боеприпасов и мин на безопасном удалении от цели. Во время испытаний станция показала надежное функционирование в автономном режиме с впечатляющей способностью к созданию «невидимого щита» для защищаемых объектов.

Мобильные комплексы радиоразведки и пеленгования типа «Дозор» реализуют автоматический поиск, обнаружение, пеленгование и определение местоположения источников радиоизлучения (ИРИ) на местности, в том числе и в городских условиях, с отображением на электронной карте.

Дальнейшим развитием направления мониторинга ИРИ явились изготавливаемые серийно системы радиоконтроля, технического анализа и пеленгования ИРИ в ВЧ- ОВЧ- и УВЧ-диапазонах, которые характеризуются высокой скоростью пеленгования и эффективностью обработки сигналов. Применение современных корреляционно-интерферометрических методов обеспечило пеленгование ИРИ в диапазоне частот до 400 МГц, в том числе сигналов с псевдослучайной перестройкой частоты.

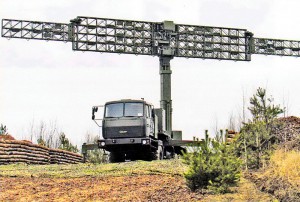

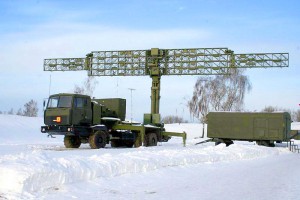

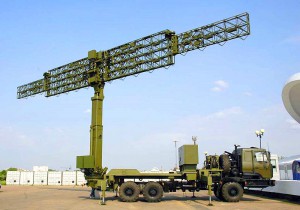

РЛС «Восток» в развернутом положении

Сравнительные характеристики мобильной твердотельной цифровой РЛС метрового диапазона «Восток», РЛС П-18 и РЛС HK-JM

 * - при обеспечении дальности радиогоризонта и ограничена инструментальной дальностью;

 ** - при обеспечении дальности радиогоризонта
