Мобильный комплекс высокоточного оружия «Грань»

А. Шипунов – генеральный конструктор и начальник ГУП «КБП»; В. Бабичев – главный конструктор по направлению; А. Игнатов – доктор технических наук; В. Рабинович – кандидат технических наук
Журнал «Военный парад», март-апрель 2002

Как показывает практика, противоречия на межгосударственном уровне, равно как и внутри отдельно взятой страны, зачастую решаются силовыми методами. При этом ареной столкновений все чаще становятся либо населенные пункты, либо горная или другая труднодоступная местность, то есть они происходят в условиях, затрудняющих или исключающих широкое использование штатной боевой техники и вооружения.

Опыт участия регулярных войск в антитеррористических операциях показывает, что войсковые подразделения на уровне рот и взводов нередко оказываются в самостоятельном боевом соприкосновении с незаконными вооруженными формированиями (НВФ), партизанскими группами и отдельными террористами, использующими, как правило, тактику внезапных нападений, в том числе из засад. В этих условиях при действии в пешем боевом порядке, без огневой поддержки солдаты, оснащенные традиционным ручным оружием, не могут обеспечить даже собственную безопасность.

Наличие в современном бою с МВФ большого количества разнотипных малоразмерных опасных целей (боевых машин, огневых точек, расположенных в зданиях и естественных и искусственных укрытиях) и необходимость незамедлительного поражения в первую очередь именно их предопределяют целесообразность применения комплексов многоцелевого высокоточного оружия (ВТО) с большим поражающим действием, например управляемых артиллерийских боеприпасов.

Борьба с подвижными террористическими и партизанскими группировками требует скорого передвижения комплекса ВТО в условиях бездорожья, гористой и труднодоступной местности и быстрой его подготовки к боевым действиям. Штатные артсистемы не могут привлекаться в силу их недостаточной мобильности, а штатные минометы – из-за большого времени оборудования огневой позиции. Необходимо использовать вооружение, обладающее высокой точностью и управляемостью огня, скрытностью применения и возможностью поражения живой силы противника, находящейся в зданиях, окопах, за естественными укрытиями, с четкой локализацией зоны поражения.

Таким образом, важность решения этих задач и их специфика требуют оснащения привлекаемых силовых подразделений новыми специализированными образцами вооружения повышенной эффективности.

Специализированный комплекс повышенной эффективности, предназначенный для ведения боевых действий, должен быть мобильным в условиях бездорожья и гористой местности иметь многоцелевое огневое средство (желательно с осколочно-фугасной боевой частью) и уровнем воздействия тс целям, эквивалентного артиллерийскому снаряду калибра 120-152 мм, поражать разнообразные цели первым выстрелом без пристрелки и иметь малое время реакции за счет автоматизации процесса подготовки и ведения огня.



К таким комплексам относится минометный мобильный комплекс высокоточного оружия «Грань». Он предназначен для поражения всей номенклатуры техники и укрепленных сооружений, находящихся в распоряжении НВФ (автомобильного транспорта и бронетехники, зданий сельского и городского типов, мостов, переправ и других инженерных сооружений, в том числе бункеров).

Мобильный комплекс «Грань» включает:

• боекомплект 120-мм управляемых осколочно-фугасных мин «Грань» с лазерным полуактивным самонаведением;

• носимую автоматизированную систему управления огнем (СУО) с малогабаритным лазерным дальномером-целеуказателем (ЛДЦ) и тепловизором;

• модернизированный 120-мм миномет 2Б11;

• транспортное средство высокой проходимости;

• боекомплект штатных осколочно-фугасных мин.

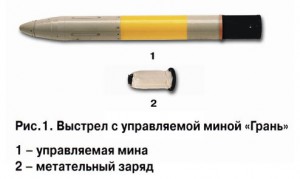

Управляемая мина «Грань». Это многоцелевое высокоточное средство поражения с осколочно-фугасной боевой частью, выстреливаемое из миномета (см. рис. 1). В соответствии с принципом действия и системой наведения на цель мина на начальном участке двигается по баллистической траектории. Бортовая электронная аппаратура позволяет в заданные моменты ее полета автоматически раскрывать стабилизаторы, включать маршевый двигатель, сбрасывать носовой блок и раскрывать рули автопилота.

При подлете управляемой мины к зоне захвата цели ЛДЦ автоматически включается в режим подсвета, головка самонаведения захватывает цель и начинается процесс самонаведения.

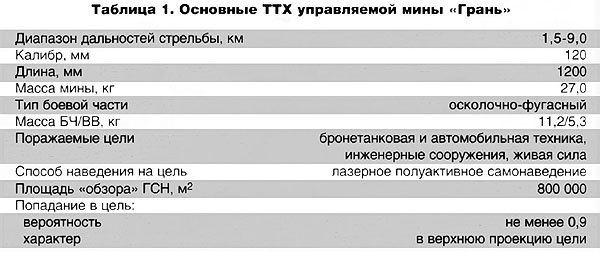

Вследствие большой массы взрывчатого вещества (ВВ) (5,3 кг) и углов подхода, близких к 45°, обеспечивается высокое поражающее воздействие на бронированные цели и фортификационные сооружения. Боевая часть универсальная; способна поражать сверху широкий круг целей на поле боя, как бронированных, так и небронированных, находящихся как на открытых площадках, так и в укрытиях. При стрельбе миной «Грань» характеристики поражающего воздействия соизмеримы с аналогичными характеристиками штатных 152-155-мм артиллерийских боеприпасов. Из-за высокого разрушительного действия и углов подхода, близких к 45°, мина может быть успешно применена для поражения бункеров, блиндажей, а также для вывода из строя наиболее важных элементов инфраструктуры противника (мостов, переправ, горных дорог). Основные характеристики управляемой мины приведены в табл. 1.

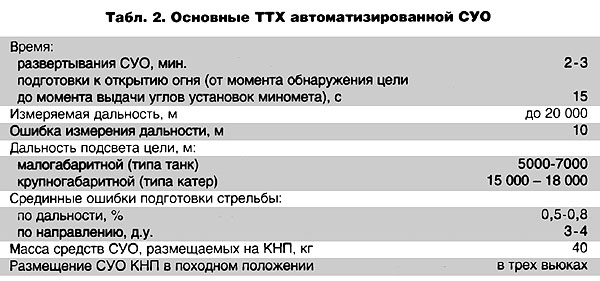

Система управления огнем. Мобильность боевого применения комплекса «Грань» обусловливается малым временем готовности автоматизированной СУО, обеспечивающей в труднодоступной местности расчетом из двух человек обнаружение и подсвет целей (в том числе и в ночных условиях), топопривязку и ориентирование огневого и командно-наблюдательного пунктов, автоматизированный расчет установок стрельбы. Состав СУО показан на рис. 2, основные ТТХ системы управления огнем приведены в табл. 2. Автоматизация процессов топопривязки разведывательной и огневой позиции с использованием космической навигационной системы ГЛОНАСС/GPS, определения координат отдельных целей из состава групповых объектов противника, намеченных к поражению, расчета исходных установок для стрельбы и доведения их до отдельных минометов позволяет в 10-12 раз сократить время подготовки и планирования огня по сравнению со штатными средствами минометной батареи. Большие маневренные возможности мин позволяют вести стрельбу при сокращенных метеорологической и баллистической подготовках.



Модернизированный 120-мм миномет 2Б11. Штатный миномет требует длительной подготовки к стрельбе, что затрудняет его применение в мобильных комплексах в качестве огневого средства. От этого свободен модернизированный миномет 2Б11 из-за конструктивных особенностей опорной плиты и лафета. Для модернизированного миномета 2Б11 не требуется предварительного оборудования огневой позиции, а конструкция плиты и лафета обеспечивает круговую стрельбу по азимуту без изменения положения плиты. Эти возможности миномета сводят к минимуму время подготовки комплекса «Грань» к стрельбе. Основные характеристики миномета приведены в табл. 3.

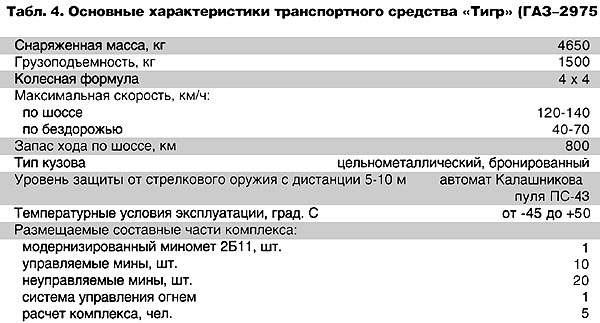

Транспортное средство. В условиях маневренного характера современных антитеррористических операций быстрая переброска (мобильность) вооружений вместе с СУО и расчетом является одним из важнейших свойств комплекса. Она достигается за счет колесного транспортного средства высокой проходимости, которое может обеспечить скорость передвижения 120-140 км/ч по дорогам высокого качества и 40-70 км/ч – в условиях фронтовых дорог и бездорожья. Размещение модернизированного миномета 2Б11, боекомплекта управляемых и неуправляемых боеприпасов, СУО и боевого расчета, например, на транспортной машине «Тигр» (российского производства) позволило создать высокоэффективный мобильный комплекс «Грань». Основные характеристики транспортной машины приведены в табл. 4.

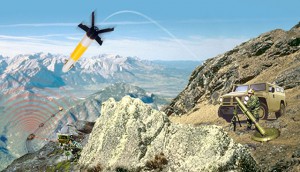

Работа комплекса. Мобильный комплекс высокоточного оружия «Грань» на транспортном средстве повышенной проходимости прибывает к месту боевых действий. Силами расчета миномет скрытно развертывается на огневой позиции из походного положения в боевое (например, на высоте или за естественным укрытием). При этом не требуется, как для штатных минометов, подготовительных работ по установке опорной плиты. Командно-наблюдательный пункт, оснащенный носимой СУО, располагается в удобном для наблюдения за полем боя месте. Наличие автоматизированной СУО и управляемых мин позволяет комплексу «Грань» обстреливать близкорасположенные цели за счет маневра траекториями без смены установок стрельбы.

Комплекс «Грань» может успешно поражать живую силу. Для этого, в основном, должны использоваться приданные миномету штатные мины и по необходимости – управляемые. Конструкция управляемой мины «Грань» при подсвете ЛДЦ бруствера окопа, естественной преграды (стенки или валуна) позволяет ей попадать непосредственно в окоп или за преграду, за которыми укрывается живая сила. По осколочному действию мина «Грань» превосходит штатные мины. Так, например, для поражения в труднодоступной местности огневой точки с находящимся в ней расчетом на дальности 6 км необходимо израсходовать 100-200 штатных мин, а управляемую «Грань» – одну или две.



Боевые возможности комплекса «Грань» определяются его высокими тактико-техническими характеристиками и функциональными свойствами подсистем. В транспортной машине при боекомплекте объемом 10 управляемых и 20 неуправляемых мин боевой потенциал комплекса «Грань» эквивалентен боевому потенциалу штатной батареи 120-122-мм САУ с полным боекомплектом.

Таким образом, благодаря мобильному высокоточному комплексу «Грань» силовые подразделения приобретают новое вооружение, по боевой эффективности стоящее в одном ряду с дивизионной и армейской артиллерией.
