Боевой модуль противотанкового комплекса «Квартет-М» на БТР-80 — фотообзор

Фото © Виталия Моисеева, 2015 г.
Любое заимствование и использование размещаемых здесь фотоматериалов – только с разрешения администрации сайта «Отвага» и автора фотографий

Противотанковый ракетный комплекс «Квартет-М» был впервые представлен на Первом Международном военно-техническом форуме «Армия-2015». Боевой модуль комплекса может монтироваться на различных объектах бронетехники, в частности, в Кубинке «Квартет-М» был установлен на шасси широко известного и хорошо зарекомендовавшего себя БТР-80.

Противотанковый ракетный комплекс «Квартет-М» с пусковой установкой 9П163-2М предназначен для поражения современных и перспективных танков, оснащенных динамической защитой, легкобронированной техники, фортификационных сооружений, надводных, малоскоростных воздушных целей (вертолетов, ДПЛА), борьбы с живой силой в затрудненных метеоусловиях и в условиях организованных противником радиоэлектронных и оптических помех.

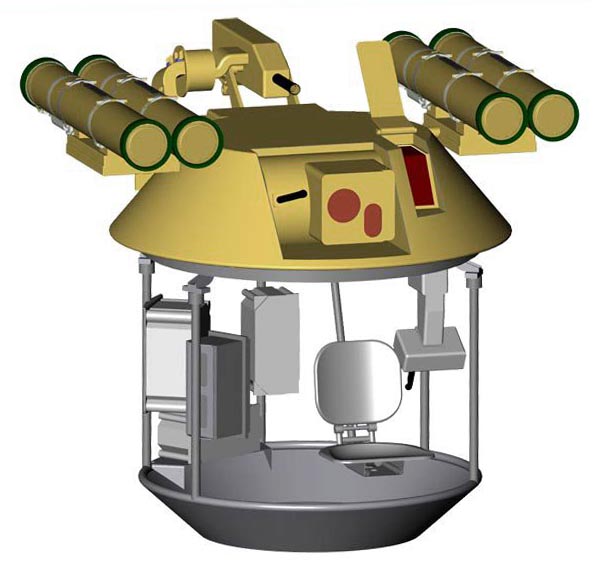

Пусковая установка обеспечивает поражение современных и перспективных танков, оснащенных динамической защитой днем и ночью, а также танкоопасной живой силы противника, в том числе находящейся в обороне и укрытой за обратными скатами местности. Установка выполнена в виде боевого модуля и предназначена для размещения на различных колесных и гусеничных носителях отечественного и зарубежного производства (например БРДМ-2, БТР-70, БТР-80, МТЛБ, HUMVEE, М113 и др.). Это позволило обеспечить противопульную защиту пусковой установки и размещение на ней стрелкового вооружения.

Комплекс оборудован современными прицелами, которые способны эффективно обнаруживать и поражать цели днем и ночью ракетами «Корнет» с дальностью до 5,5 км и бронепробиваемостью до 1200 мм. По особо опасным целям существует возможность стрельбы залпом двумя ракетами.

Для борьбы с живой силой противника, в том числе находящейся в обороне, а также залегшей и укрытой за обратными скатами местности, стрельба ведется из автоматического гранатомета АГ-30, либо из пулемета ПКТМ. В этих режимах оператор осуществляет обнаружение и наведение на цель через оптический прицел ППБ, вводит соответствующий угол прицеливания оружия и открывает огонь. Поражение укрытого противника происходит за счет организованного поля дробления осколков осколочно-фугасных гранат.  Дальностью стрельбы составляет до 2100 м.

В вооруженных силах многих государств имеется большое количество устаревшей бронетехники, которая после установки комплекса «Квартета-М» может стать опасной даже для самых современных танков.



Основные характеристики

Масса снаряжаемой ПУ, кг

не более 1000

Углы наведения, град.:

- по горизонту

±180

- по вертикали

от –4 до +20

Увеличение визирного канала ППН 1П45М–1

10 крат.

Поле зрения визирного канала ППН 1П45М–1

5 град.

Техническая скорострельность при стрельбе ракетой на максимальную дальность

1–2 выстр./мин.

Обеспечивает стрельбу при крене носителя на борт и дифференте на нос или корму, град.

±5

Боекомплект, готовый к стрельбе, на пусковых направляющих, шт.

4



Ниже представлен фотообзор боевого модуля противотанкового комплекса «Квартет-М», установленного на БТР-80, показанного на Международном военно-техническом форуме «АРМИЯ-2015». Фото предоставлены Виталием Моисеевым (информационное агентство «Вестник-РМ»).


ФОТООБЗОР



Фото © Виталия Моисеева
