Комплексы РБ-636 «Свет-КУ» / Р-330Ж «Житель» / Р-149АКШ-1 / Р-419Л1 — фотообзор

Выставка новейшей военной техники в Саранске 30 июня 2018 г.
Фото © Леонид Карякин, 30.06.2018
Специально для сайта «Отвага»
Любое заимствование и использование размещаемых здесь фотоматериалов – только с разрешения администрации сайта «Отвага» и автора фотографий

Четвертая часть фотообзора выставки новейших образцов вооружения и военной техники, проходившей 30 июня 2018 г. в столице Республики Мордовия — городе Саранске. Техника прибыла с авиабазы Энгельс для прикрытия аэропорта города на время проведения матчей Мундиаля, а перед отправкой назад приняла участие в однодневной выставке.

Ниже представлен фотообзор следующих образцов машин связи, управления и РЭБ: комплекс радио- и радиотехнической разведки РБ-636 «Свет-КУ»; автоматическая станция постановки радиопомех Р-330Ж «Житель»; командно-штабная машина Р-149АКШ-1; подвижная цифровая радиорелейная станция Р-419Л1.

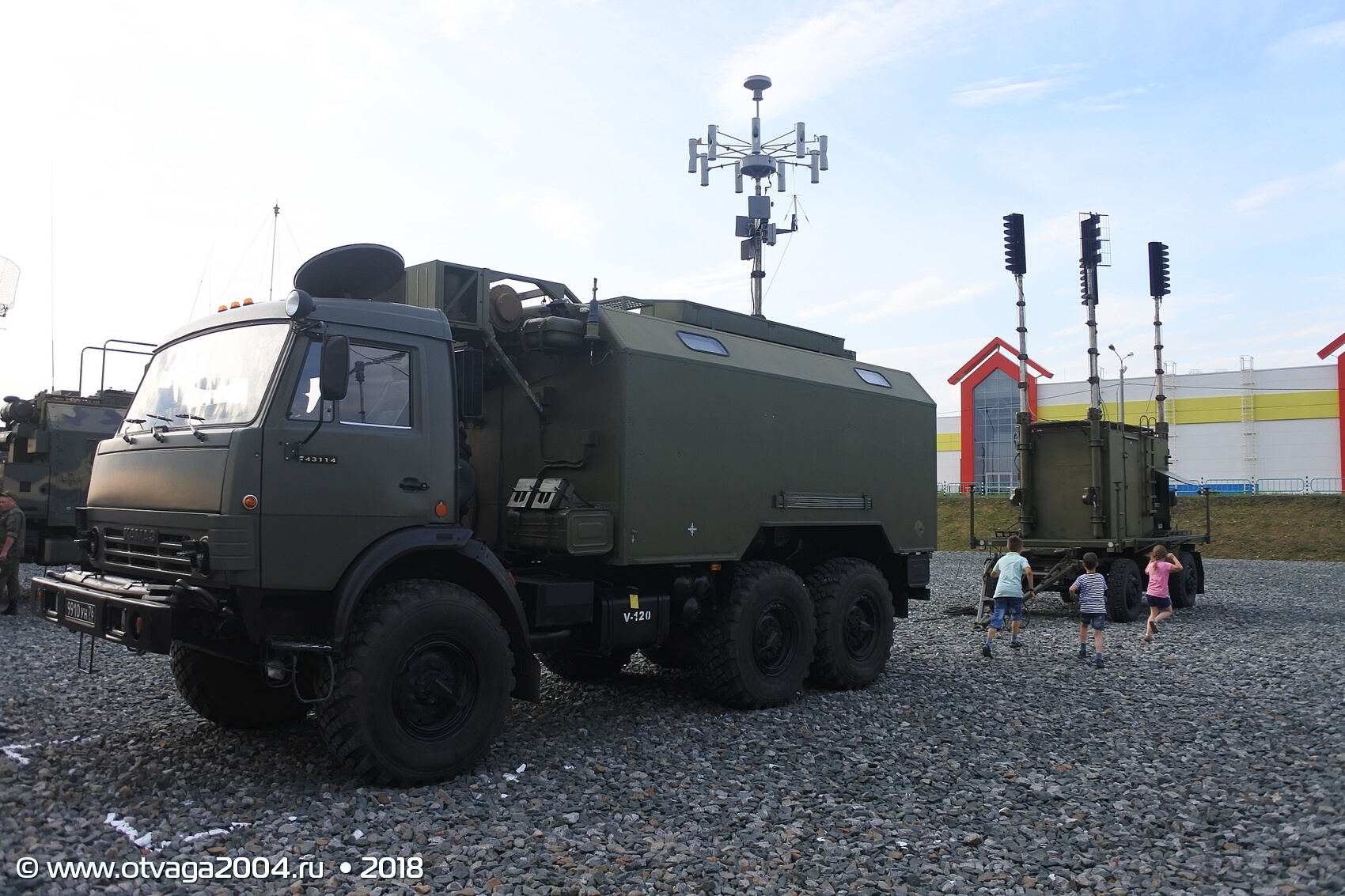

Комплекс радио- и радиотехнической разведки РБ-636 «Свет-КУ»
Мобильный комплекс радио-, радиотехнического контроля и защиты информации от утечки по техническим каналам беспроводной связи РБ-636 принят на вооружение в 2012 г., разработчик – ООО «СТЦ». Предназначен для оценки электромагнитной обстановки, поиска, обнаружения и экспресс-анализа радиоизлучений, а также определения местоположения их источников в ОВЧ-, УВЧ-диапазонах, при совместной работе с аналогичными стационарными и подвижными комплексами технического контроля и радиотехнической разведки.

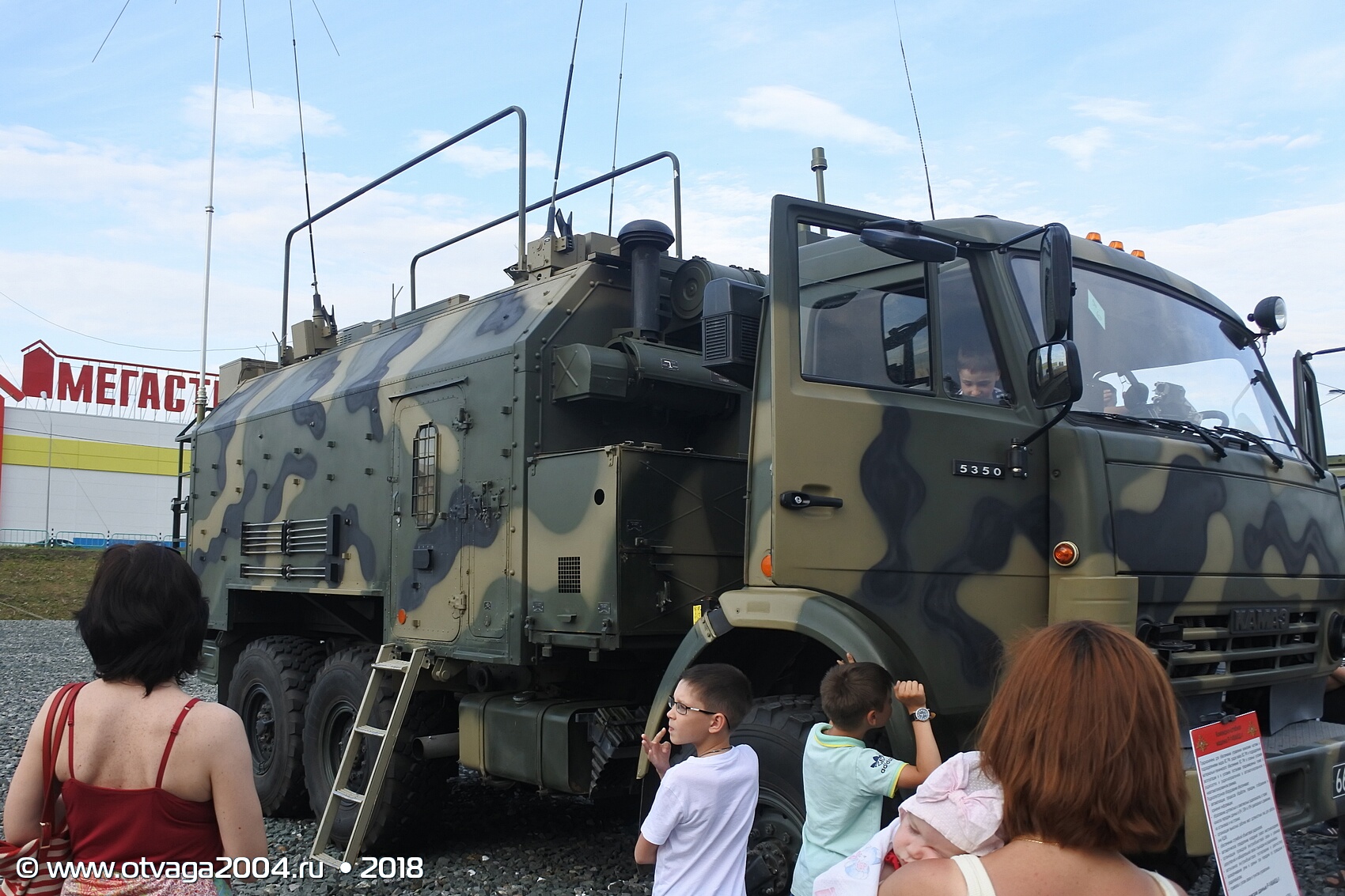

Автоматическая станция постановки радиопомех Р-330Ж «Житель»
Автоматизированная станция помех Р-330Ж принята на вооружение 21 января 2008 г., используется в составе автоматизированного комплекса помех Р-330М1П «Диабазол». Станция обеспечивает: 1 — автоматизированное обнаружение, пеленгование и анализ сигналов источников радиоизлучений в рабочем диапазоне частот; 2 — постановку радиопомех носимым и мобильным наземным станциям (абонентским терминалам) систем спутниковой связи «ИНМАРСАТ» и «ИРИДИУМ», навигационной аппаратуре потребителей спутниковой радионавигационной системы «НАВСТАР» (GPS) и базовым станциям сотовой системы связи GSM-900/1800; 3 — автоматизированное ведение телекодового информационного обмена с аналогичной сопряженной АСП для обеспечения синхронного пеленгования источников радиоизлучений с целью расчета их координат; 4 — автоматизированное ведение телекодового информационного обмена с вышестоящим пунктом управления с целью получения задания на ведение боевой работы и доклада результатов работы; 5 — автоматическое тестирование аппаратуры и выявление неисправных элементов (составных частей); 6 — ведение картографических данных с отображением информации о разведанных источниках радиоизлучений на фоне электронной топографической карты местности или в сетке прямоугольных координат.

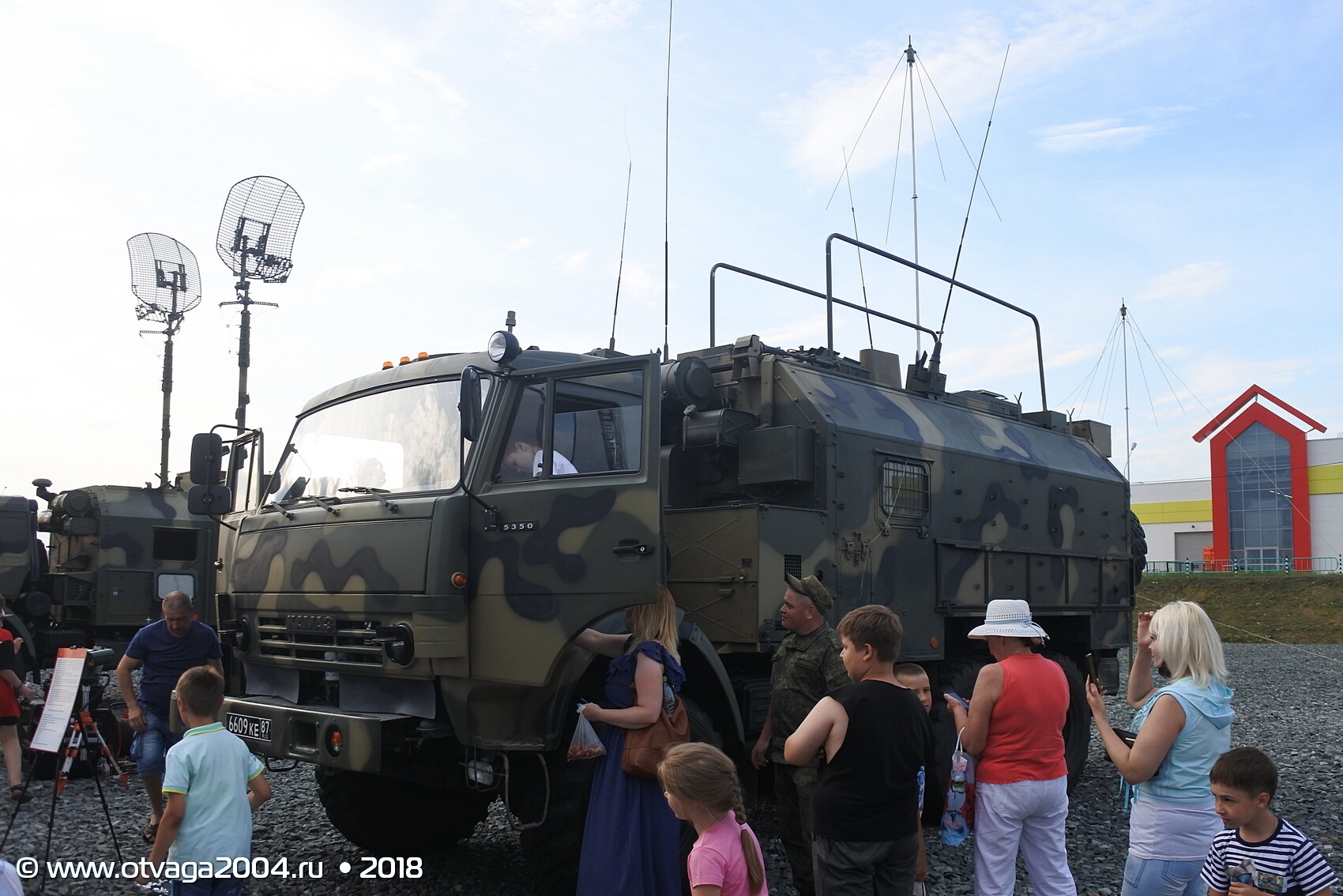

Командно-штабная машина Р-149АКШ-1
Командно-штабная машина Р-149АКШ-1 производства ОАО «Электроавтоматика». Предназначена для обеспечения управления воинскими частями и подразделениями видов ВС РФ, родов войск ВС РФ и подразделений материально-технического обеспечения ВС РФ в сложных условиях эксплуатации и в условиях постановки преднамеренных помех в радиосетях и радионаправлениях в автоматизированном и неавтоматизированном режимах.
Подвижная цифровая радиорелейная станция Р-419Л1
Радиорелейная станция Р-419 Л1 предназначена для организации самостоятельных радиорелейных линий связи, а также для ответвления каналов от многоканальных радиорелейных, тропосферных и проводных линий связи. Станция обеспечивает работу на линиях привязки по 6 каналам ТЧ аппаратуры П-330-6 с возможностью переприема по ТЧ каналам аппаратуры П-340 ГМН на линиях связи протяженностью до 120 км в диапазоне 390-645 МГц, и в цифровых режимах на линиях связи протяженностью до 400 км в диапазоне 390-645 МГц и до 1500 км в диапазоне 1550-1850 МГц.
Таблички с характеристиками

Фото © Леонид Карякин, 30.06.2018


Продолжение следует
