Транспортно-перегрузочный агрегат 3Ф-30-9 (фотообзор)

Фото © Виталия Моисеева, 2016 г.
Специально для сайта «Отвага»
Любое заимствование и использование размещаемых здесь фотоматериалов – только с разрешения администрации сайта «Отвага» и автора фотографий

Транспортно-перегрузочный агрегат 3Ф-30-9 из комплекса средств наземного обслуживания 3Ф30 стратегического ракетного комплекса подводных лодок 3К30 «Булава» предназначен для перевозки транспортно-пускового контейнера с изделием по дорогам I…V категорий и обеспечения перегрузочных работ.

В состав агрегата 3Ф-30-9 входит автопоезд на базе седельного тягача КЗКТ-74284 и полуприцепа с поворотными колесами. Агрегат имеет следующие габаритные размеры (вместе с тягачом): длина 25,6 м, ширина 3,6 м, высота 4,45 м, дорожный просвет 380 мм. Максимальная скорость по дорогам I–III категории составляет 30 км/ч, по дорогам IV–V категории – 15 км/ч. Масса транспортно-перегрузочного агрегата с тягачом 81950 кг. Минимальный радиус поворота 25 м, углы съезда (въезда) – передний 19 град., задний 21 град., точность горизонтирования платформы в продольном и поперечном направлениях ±5 угловых минут. Время бескрановой перегрузки 10 мин. Температура воздуха в кузове (при температуре наружного воздуха не ниже -40°С) от +10°С до +30°С. Мощность вспомогательной силовой установки 246 кВт. Агрегат оснащен системой электротрансмиссии колес полуприцепа.

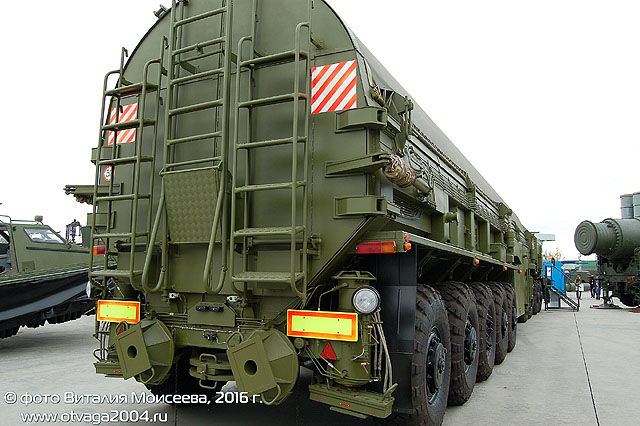

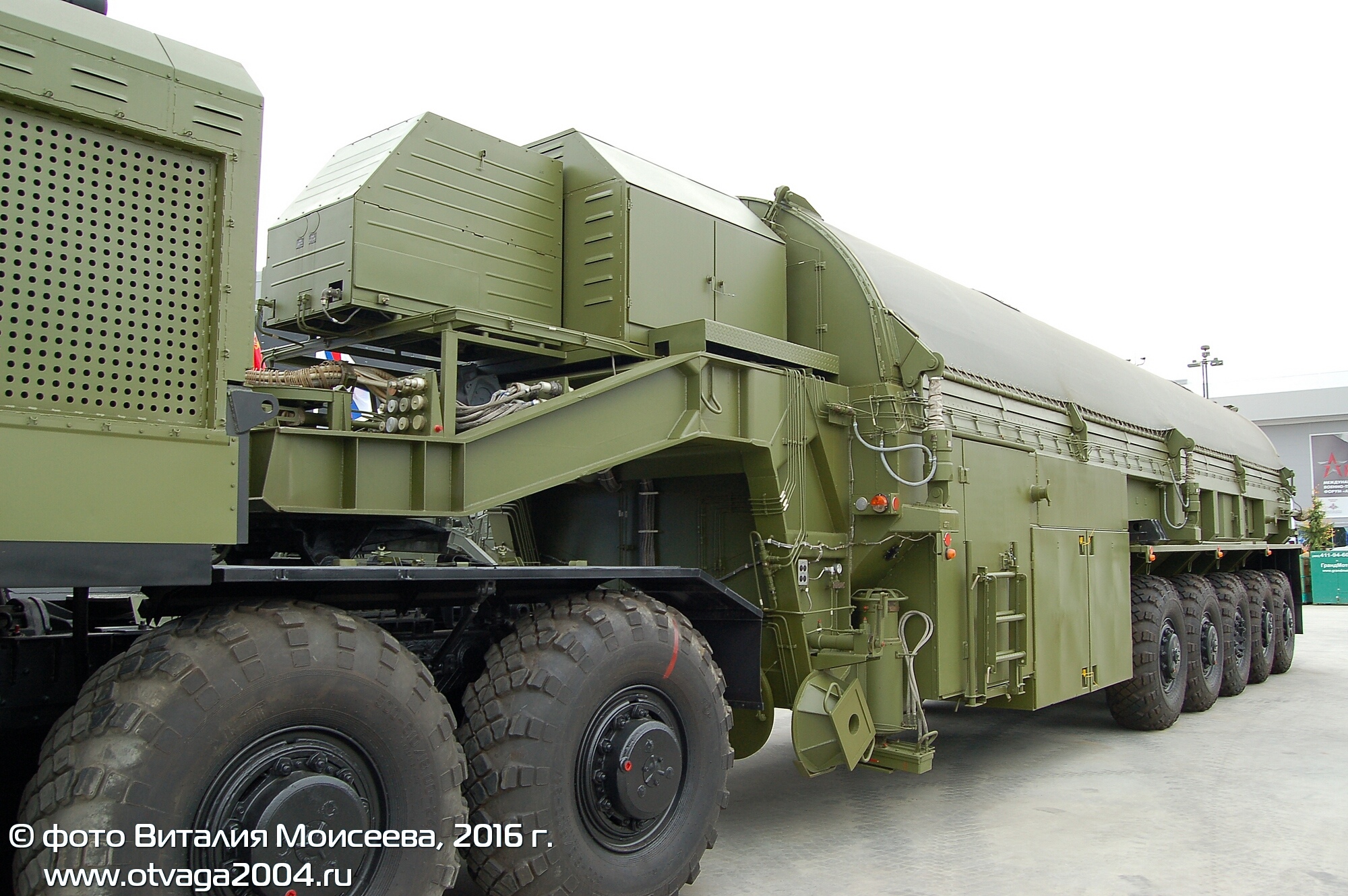

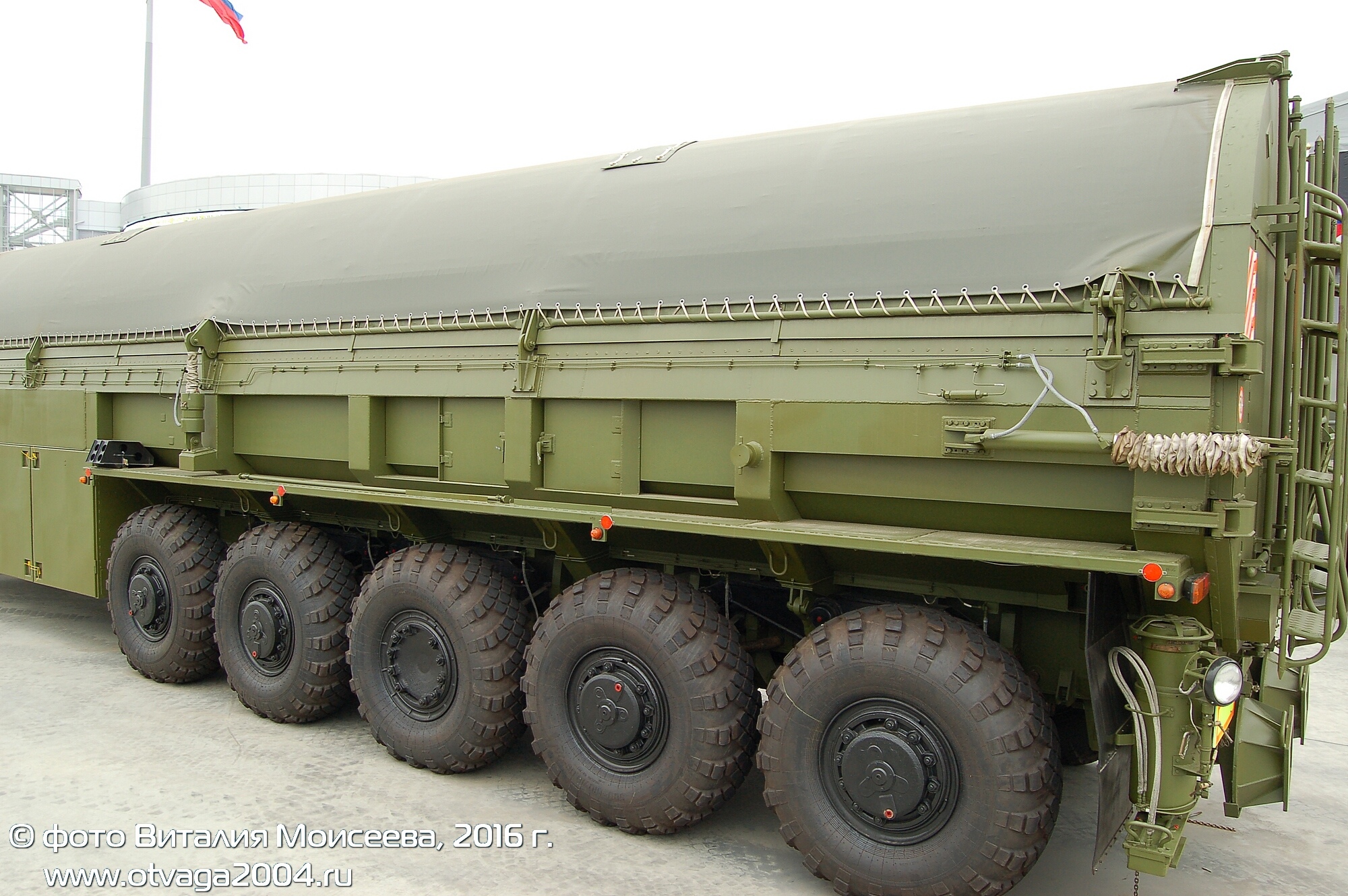

3Ф-30-9 был разработан и производится на АО «НПЦ «Титан-Баррикады». Ниже представлен фотообзор транспортно-перегрузочного агрегата 3Ф-30-9, показанного на военно-техническом форуме Армия 2016.





Фото © Виталия Моисеева, 2016 г.
