ИСТРЕБИТЕЛЬ ТАНКОВ ИТ-1 («объект 150») в Музее бронетанковой техники Уралвагонзавода (фотодетализация)

Фоторепортаж © Алексея Хлопотова
Специально для сайта «Отвага»
2007 г.

Любое заимствование и использование размещаемых здесь фотоматериалов – только с разрешения администрации сайта «Отвага» и автора фотографий

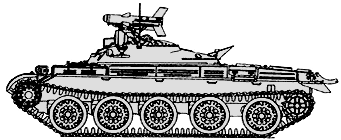

Из досье «Отваги»: истребитель танков ИТ-1 «объект 150»

Год создания 1957-65
Проектная организация КБ завода №183
Главный конструктор Л.Н.Карцев
Серийное производство с 1968 по 1970
на заводе №183

Основные характеристики

Боевая масса, т 34,5
Экипаж, чел. 3
Основные размеры, м
- длина
- ширина
- высота по крышу башни
- клиренс

6,63
3,3
2,2
0,435
Преодолеваемые препятствия:
- подъём, град.
- ров, м
- стенка, м
- брод, м (с ОПВТ)

32
2,85
0,8
1,4 (5)
Марка двигателя дизель В-55А
Мощность двигателя, л.с. 580
Удельная мощность л.с./т 16,8
Максимальная скорость, км/ч 50
Трансмиссия:
- гитара с приводом на генератор, многодисковый главный фрикцион сухого трения, пятискоростная КПП, планетарные механизмы поворота, бортовые передачи
Запас хода, км 470
Бронирование, мм:
- лоб корпуса
- борт корпуса
- лоб башни

100
80
206
Средства постановки дымзавес ТДА
Вооружение, количество х тип (боезапас):
1 х КУВ 2К4 «Дракон» (15 ПТУР 3М7)
1 х 7,62-мм пулемет ПКТ (2000 патр.)
Прицелы:
- перископический 1-ОП2
- ночной 1ПН12
Стабилизатор вооружения 2Э3
(2-плоскостной)
Радиостанция Р-123
Переговорное устройство Р-124

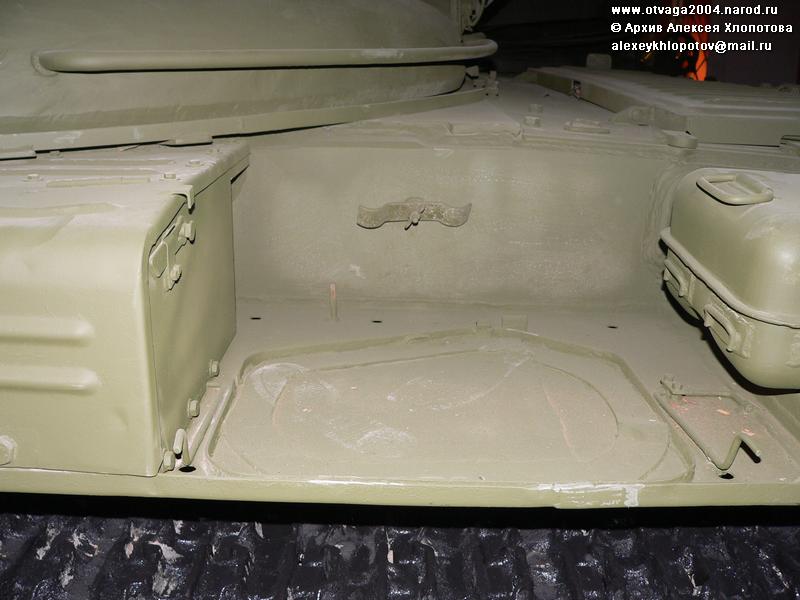

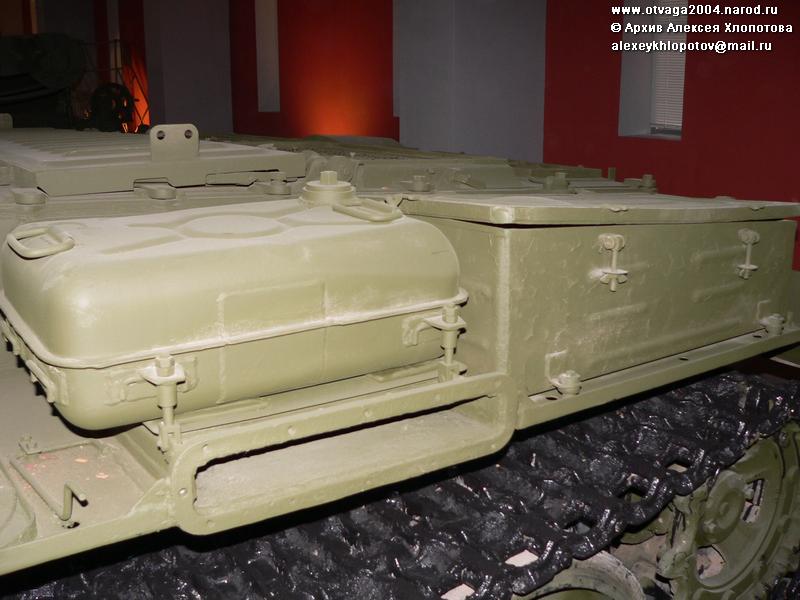

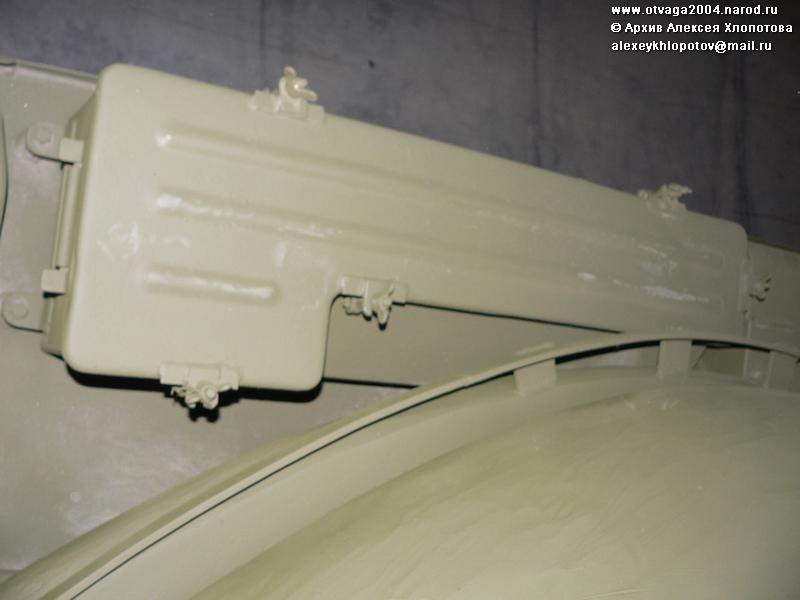

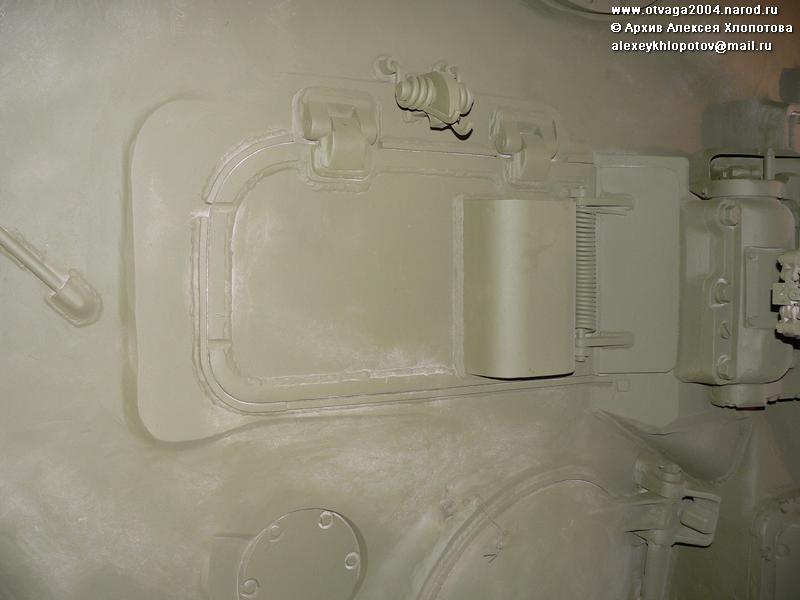

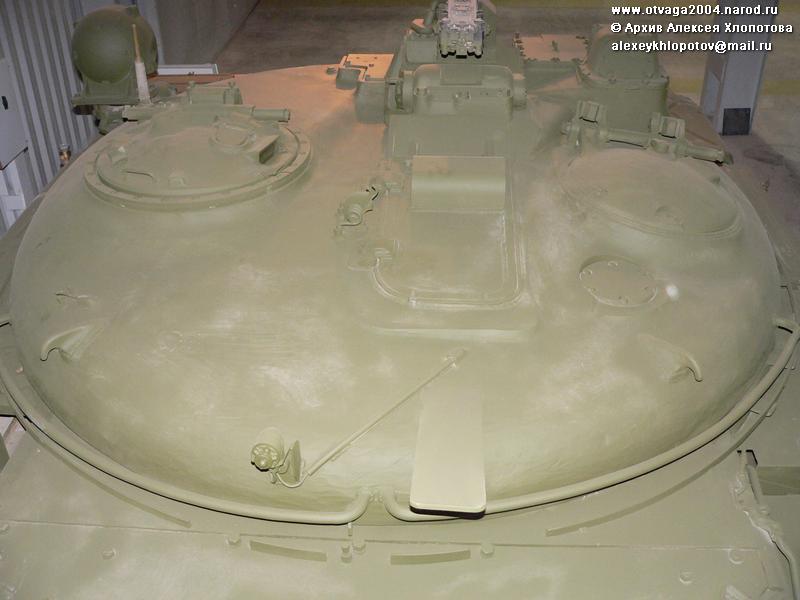

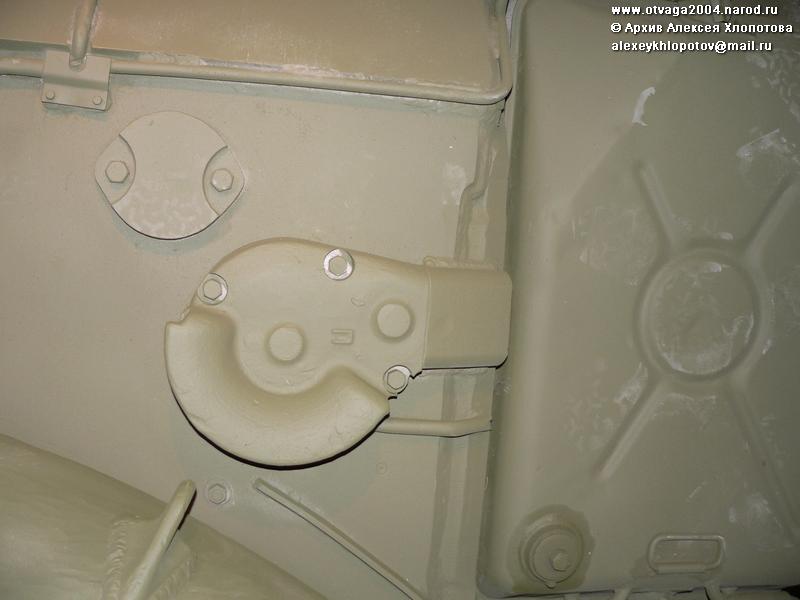

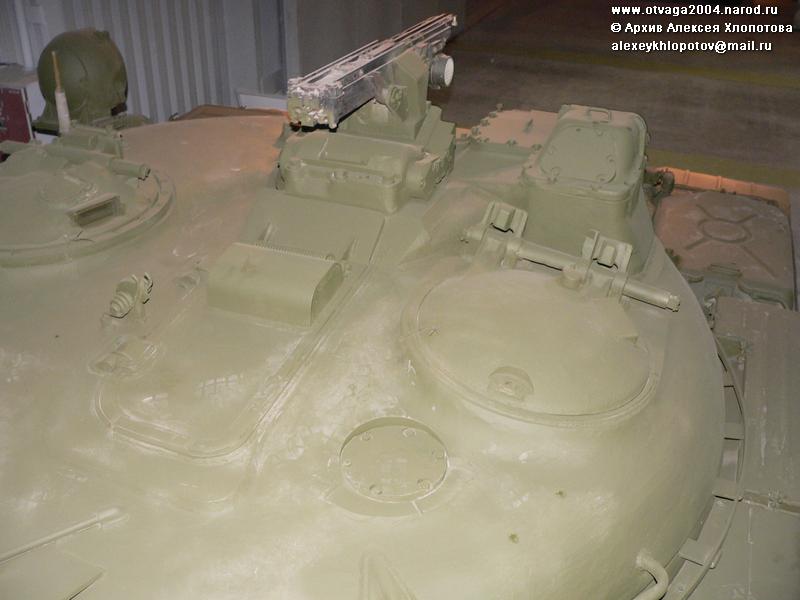

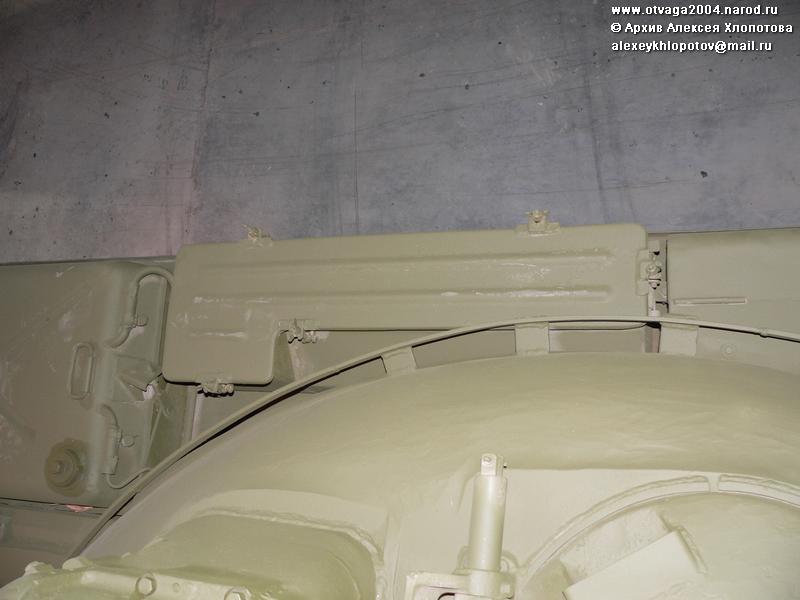

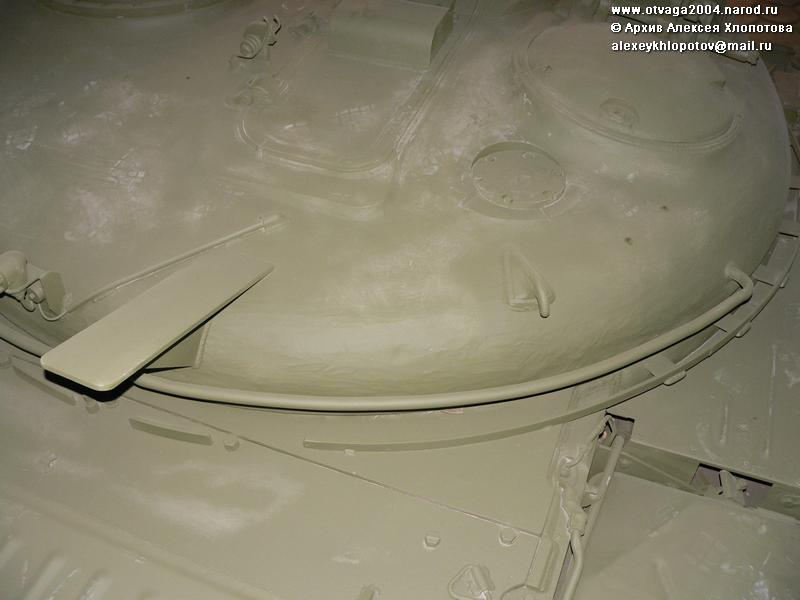

ФОТОДЕТАЛИЗАЦИЯ



© Фото Алексея Хлопотова
