Какими ракетами российские корабли наносят удар по ИГИЛ

© 2015, www.otvaga2004.ru, текст

Вчера операция российских военно-космических сил против боевиков ИГИЛ в Сирии получила новое продолжение — из акватории Каспийского моря российскими ракетными кораблями «Углич», «Град Свияжск», «Великий Устюг» и «Дагестан» был нанесен массированный удар 26-ю крылатыми ракетами комплекса «Калибр» по 11 целям инфраструктуры террористов.

Это стало первым боевым применением новейших российских крылатых ракет морского базирования и по большому счету – беспрецедентным событием. Пролетев полторы тысячи километров и поразив цели с большой точностью ракеты 3М14 комплекса «Калибр» наглядно показали, на что способен российский Военно-Морской флот. Ведь помимо чисто военных целей факт боевого применения этого оружия имеет и политический подтекст – наши корабли могут наносить удары из мест базирования на расстояние двух-трех тысяч километров по любым стратегическим целям, в том числе в Восточной Европе и на Ближнем Востоке. А это уже звоночек нашим «партнерам» не только на Западе, но руководству Саудовской Аравии, которая активно поддерживает суннитских радикальных исламистов в Сирии и Ираке.

А теперь рассмотрим подробно, каким оружием наносят удары по боевикам наши корабли. Комплекс морского базирования «Калибр» является одной из последних российских разработок в области создания корабельных крылатых ракет (экспортный вариант получил название «Club»). Он создавался в имеющем большой опыт проектирования ракет различного назначения ОКБ «Новатор» в Екатеринбурге. Используя имеющиеся наработки и некоторые технические решения стратегического комплекса «Гранат», которым вооружались наши подводные лодки с 1980-х годов, специалисты «Новатора» под руководством генерального конструктора П.И. Каменева подошли к решению задачи творчески и к 1999 году последовательно создали целое семейство крылатых ракет тактического назначения универсальных по носителям. Изначально предусматривались две модификации. Для размещения на надводных корабля предназначается комплекс «Калибр-НК» (экспортный – «Club-N»), а на подводных лодках – «Калибр-ПЛ» («Club-S»). На западе его обозначают как SS-N-27 «Sizzler». Кроме того, были разработаны наземный и авиационный варианты. В 2003 году комплекс открыто демонстрировался на Международном военно-морском салоне в Санкт-Петербурге, но его первый публичный показ состоялся двумя годами ранее — в 2001-м.

Испытания крылатых ракет комплекса «Калибр-ПЛ» проводились в 2000 году с борта подводных лодок Северного и Балтийского флотов. Первыми серийными кораблями, оснащенными экспортной модификацией «Club-N» стали индийские фрегаты типа «Талвар» пр.11356 российской постройки. Комплексом «Club-S» оснастили также индийские дизель-электрические подводные лодки пр.877ЭКМ российской постройки во время их планового ремонта, а также поставленные в Китай, Алжир и Вьетнам российские подлодки проекта 636. В российском ВМФ комплексом «Калибр-НК» оснащены малые ракетные корабли пр.21631 и СКР пр.11661К. Кроме того, им планируется также оснастить перспективные российские фрегаты проектов 22350 и 11356, подводные лодки пр.677, перспективные эсминцы, а также модернизируемые ракетные крейсеры пр.1164, 11442 и атомные подводные лодки пр.949А.

Комплекс «Калибр» предусматривал поражение широкой номенклатуры наземных, надводных и подводных целей. Впервые в отечественной практике в состав одного комплекса были включены ракеты различного назначения и единая универсальная система управления. За счет этого, а также наличия универсальной установки вертикального пуска, комплекс позволил оптимизировать наличный боекомплект ракет на носителях в зависимости от поставленной задачи или конкретной боевой обстановки.

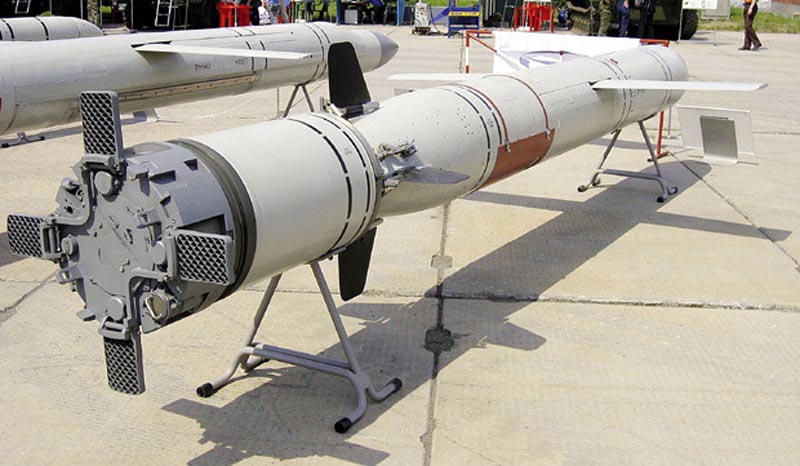

Оружие, которым наши корабли непосредственно наносят удары по объектам ИГИЛ – это дозвуковые крылатые ракеты 3М14. Как сообщали разработчики в своих рекламных материалах, экспортные варианты этих ракет под обозначениями 3М14ТЭ и 3М14Э предназначены для нанесения высокоточных ударов по береговым объектам с известными координатами на дальности 275-300 км. Однако те ракеты, что состоят на вооружении нашего флота, по мнению специалистов, имеют реальную дальность в 2500-3000 км, хотя эти данные нигде не афишируются и до сих пор считаются секретными. Фактически они являются современным аналогом американских ракет «Tomahawk», которые США неоднократно применяли против объектов в Ираке и Югославии. Большая дальность 3М14 была наглядно подтверждена лишь после нанесения ударов по террористам в Сирии. Боевая часть ракеты 3М14 имеет массу 450 кг и может быть как осколочно-фугасной проникающей (то есть для поражения высокозащищенных бункеров и других сооружений), так и кассетной (для поражения открыто расположенной живой силы, техники, незащищенных объектов инфраструктуры).

Ракеты 3М14 унифицированы с остальными изделиями комплекса по стартовому и маршевому двигателям, конструкции планера и другим узлам. Ракета надводного старта 3М14Т размещается в транспортно-пусковом стакане длиной 8,9 м, диаметром 0,65 м и массой 3,2 тонн, а ракета подводного старта 3М14К – в капсуле (контейнере) длиной 6,2 м, диаметром 0,534 м и массой 1,9 тонн. Основное их различие — в конструкции стартово-разгонной ступени. Стартовая масса ракеты — 1770 кг, длина 6,2 м, диаметр 0,533 м. Подготовка данных для стрельбы и ввод их в бортовую систему ракеты производится автоматически универсальной системой управления корабля, при этом обеспечивается как одиночная, так и залповая стрельба. Запуск в зависимости от модификации осуществляется из торпедного аппарата подводной лодки или установки вертикального пуска корабля. В последнем случае ракета после запуска сама доворачивает на цель по команде бортовой системы управления. Маршевая скорость полета ракеты составляет 660–860 км/ч, высота полета над водой — 20 м, над сушей – 50-150 м. Бортовая автономная система управления обеспечивает полет по сложному маршруту с огибанием рельефа местности и обходом объектов ПВО, сравнивая данные, заложенные в память с рельефом подстилающей поверхности. В полете производится коррекция траектории от высокоточной спутниковой навигационной системы, позволяющей выходить на объект атаки с точностью до 20 метров. Окончательное доведение на радиоконтрастный объект производится с помощью помехозащищенной радиолокационной головки самонаведения АРГС-14.

Помимо высокоточных крылатых ракет 3М14, в состав комплекса «Калибр-НК(ПЛ)» также входят:

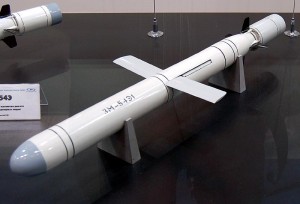

• противокорабельные крылатые ракеты 3М54Т (3М54К) с дальностью 220 км,

• противокорабельные крылатые ракеты 3М54Т1 (3М54К1) с дальностью 300 км,

• противолодочные ракеты 91Р2 (91Р1) с дальностью 40 (50) км,

• универсальная система управления ракетным комплексом 3Р14Н,

• установки вертикального пуска 3С14У / УК (либо наклонные 3С14П),

• комплект средств погрузки,

• универсальный комплекс наземного оборудования.

Для снижения затрат на производство ракеты комплекса максимально унифицировались по узлам и агрегатам, использовались хорошо отработанные в производстве технологии. Так, они имеют единую для всех типов крылатых ракет комплекса стартовая ступень с однокамерным РДТТ, единый маршевый двухконтурный турбореактивный двигатель ТРДД-50, разработанный Омским Моторостроительным конструкторским бюро. Так же были унифицированы хвостовая часть с оперением и органами управления, некоторые элементы конструкции планера. Все ракеты оснащаются единой инерциальной навигационной системой АБ-40 разработки Государственного НИИ Приборостроения и малогабаритной помехозащищенной радиолокационной головкой самонаведения активного типа АРГС-54 производства санкт-петербургской компании «Радар-ММС».

Универсальная пусковая установка, разработанная в санкт-петербургском АО «КБСМ» и приборы системы управления интегрированы в единый универсальный корабельный стрельбовый комплекс 3Р14УКСК на 4 или 8 ракет, который может устанавливаться на боевые корабли различных классов – от корвета до крейсера.

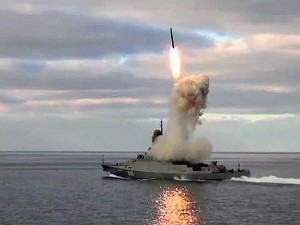

Теперь о кораблях, которые наносили удары крылатыми ракетами по объектам ИГИЛ. Малые ракетные корабли проекта 21631 (шифр «Буян-М») строились в Зеленодольске на судостроительном заводе им. А.М.Горького. МРК «Град Свияжск» и «Углич» вошли в строй в 2013 году, «Великий Устюг» — в 2014-м. Основные характеристики: полное водоизмещение 949 тонн, длина 74,1 м, ширина 11 м, осадка 2,6 м, скорость полного хода 25 узлов, дальность плавания 2500 миль при экономической скорости 12 уз, экипаж 52 человека. Основное вооружение – установка вертикального пуска на 8 ракет комплекса «Калибр-НК» — расположено в средней части надстройки корабля. Помимо этого корабли оснащены двумя зенитными ракетными комплексами малой дальности 3М-47 «Гибка», 100-мм артустановкой А-190-01, 12-ствольным скорострельным 30-мм комплексом АК-630М-2 «Дуэт», двумя 14,5-мм пулеметами, а также современными средствами обнаружения, разведки, навигации и связи.

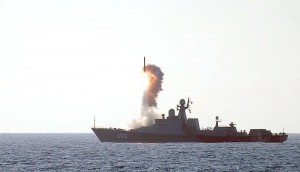

Ракетный корабль «Дагестан» проекта 11661К (шифр «Гепард») также строился в Зеленодольске и вошел в строй в 2012 году. В отличие от корабля «Татарстан» этого же проекта, он был оснащен установкой вертикального пуска на 8 ракет комплекса «Калибр-НК», расположенной в носовой части. Помимо этого корабль вооружен 76-мм артустановкой, зенитным ракетно-артиллерийским комплексом «Палаш», двумя 14,5-мм пулеметами, имеются также различные средства обнаружения, разведки, навигации и связи. Основные характеристики: полное водоизмещение 1805 тонн, длина 102,1 м, ширина 13,2 м, осадка 3,5 м, скорость полного хода 28 узлов, дальность плавания 5000 миль при экономической скорости 10 уз, экипаж 121 человек.
