Советские и российские системы ПВО Военно-морского флота

Леонид Карякин, 2010 г.
Авторская версия статьи, опубликованной в журнале «Арсенал. Военно-промышленное обозрение» №4 / 2010



Маршал Советского Союза Г. Жуков говорил: «Тяжкое горе ожидает ту страну, которая окажется неспособной отразить удары противника с воздуха». Опыт боевых действий на море, начиная с 40-х годов прошлого века, показывает, что основным противником сил флота в боевых действиях и операциях стала авиация и ракетное оружие, применяемое с различных носителей. До 60% потерь корабельного состава во Второй Мировой войне флоты воюющих стран понесли от действий воздушного противника. Эта тенденция сохранилась и даже усилилась в ходе послевоенных вооруженных конфликтов и локальных войн. Действия авиации в операции «Мушкетер», в конфликтах на Ближнем Востоке, во вьетнамской войне показали, что развиваясь, авиация стала одним из основных факторов в вооруженной борьбе на море. Широкое применение авиации потребовало разработки вопросов противовоздушной обороны на море. Ниже рассмотрены основные системы ПВО ВМФ СССР и современной России.



Начало



История систем ПВО российского Военно-Морского флота началась после окончания Второй Мировой войны. Именно на сороковые-пятидесятые годы прошлого века приходится период, когда появилось принципиально новый вид вооружения – управляемые ракеты. Впервые подобное оружие было разработано в фашистской Германии, а ее вооруженные силы впервые применили его в боевых действиях. Помимо «оружия возмездия» – самолетов-снарядов V-1 и баллистических ракет V-2, немцами были созданы зенитные управляемые ракеты (ЗУР) «Вассерфаль», «Рейнтохтер», «Энциан», «Шметтерлинг» с дальностью стрельбы от 18 до50 км, которые использовались при отражении атак бомбардировочной авиации союзников.

После войны разработками зенитных ракетных систем активно занимались в США и СССР. Причем в Соединенных Штатах эти работы велись в самых широких масштабах, в результате чего уже к 1953 г. армия и ВВС этой страны имели на вооружении зенитный ракетный комплекс (ЗРК) «Nike Ajax» с дальностью стрельбы 40 км. Не остался в стороне и флот – для него был разработан и принят на вооружение корабельный ЗРК «Terrier» с такой же дальностью.

Оснащение надводных кораблей зенитным ракетным оружием было объективно вызвано появлением в конце 1940-х годов реактивной авиации, которая за счет высоких скоростей и большой высоты стала практически недосягаема для морской зенитной артиллерии.

В Советском Союзе развитие зенитных ракетных систем также считали одной из приоритетных задач, и с 1952 г. вокруг Москвы были размещены части ПВО, оснащенные первой отечественной ракетной системой С-25 «Беркут» (на западе получил обозначение SA-1). Но в целом советские средства противовоздушной обороны, основу которых составляли истребители-перехватчики и зенитная артиллерия, не могли пресечь постоянные нарушения границы американскими самолетами-разведчиками. Такая ситуация продолжалась вплоть до конца 1950-х годов, когда был принят на вооружение первый отечественный  подвижный ЗРК С-75 «Волхов» (по-западному SA-2), характеристики которого обеспечивали возможность перехвата любых самолетов того времени. Позднее, в1961 г., на вооружение советских войск ПВО был принят маловысотный комплекс С-125 «Нева» с дальностью до20 км.

Именно с этих систем и ведет отсчет история отечественных корабельных ЗРК, так как в нашей стране они начали создаваться именно на базе комплексов войск ПВО и сухопутных войск. В основе такого решения лежала идея унификации боезапаса. В то же время за рубежом, как правило, для кораблей создавались специальные морские ЗРК.

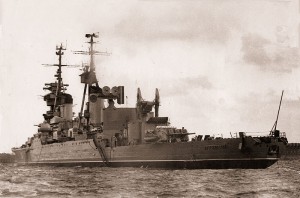

Первым советским комплексом ПВО для надводных кораблей стал ЗРК М-2 «Волхов-М» (SA-N-2), предназначенный для установки на корабли класса крейсер и созданный на базе зенитного ракетного комплекса С-75 войск ПВО. Работы по «оморячиванию» комплекса проводились под руководством главного конструктора С.Т.Зайцева, зенитной ракетой занимался главный конструктор П.Д.Грушин из МКБ «Факел» Минавиапрома. ЗРК получился довольно громоздким: радиокомандная система наведения привела к большим габаритам антенного поста «Корвет-Севан», а внушительных размеров двухступенчатая ЗУР В-753 с маршевым жидкостным реактивным двигателем (ЖРД) потребовала соответствующих размеров пусковую установку (ПУ) и погреб боезапаса. К тому же ракеты перед стартом нужно было заправлять топливом и окислителем, из-за чего огневая производительность ЗРК оставляла желать лучшего, а боезапас был слишком мал – всего 10 ЗУР. Все это привело к тому, что установленный на опытном корабле «Дзержинский» проекта 70Э комплекс М-2 так и остался в единственном экземпляре, хотя и был официально принят на вооружение в 1962 году. В дальнейшем этот ЗРК на крейсере был законсервирован и больше не использовался.





ЗРК М-1 «Волна»



Почти параллельно с М-2 в НИИ-10 Минсудпрома (НПО «Альтаир») под руководством главного конструктора И.А.Игнатьева с 1955 г. велась разработка морского комплекса М-1 «Волна» (SA-N-1) на базе сухопутного С-125. Ракету для него дорабатывал П.Д.Грушин. Опытный образец ЗРК испытывался на эскадренном миноносце «Бравый» проекта 56К. Огневая производительность (расчётная) составляла 50 сек. между залпами, максимальная дальность стрельбы в зависимости от высоты цели достигала 12…15 км. Комплекс состоял из двухбалочной наводимой стабилизированной ПУ тумбового типа ЗиФ-101 с системой подачи и заряжания, системы управления «Ятаган», 16 зенитных управляемых ракет В-600 в двух подпалубных барабанах и комплекта аппаратуры регламентного контроля. Ракета В-600 (шифр ГРАУ 4К90) была двухступенчатой и имела стартовый и маршевый пороховые двигатели (РДТТ). Боевая часть (БЧ) снабжалась неконтактным взрывателем и 4500 готовыми осколками. Наведение осуществлялось по лучу радиолокационной станции (РЛС) «Ятаган», разработки НИИ-10. Антенный пост имел пять антенн: две малые для грубой наводки ракеты на цель, одну антенну-радиопередатчик команд и две большие антенны сопровождения цели и точного наведения. Комплекс был одноканальным, то есть до поражения первой цели обработка последующих целей была невозможна. К тому же имело место резкое снижение точности наведения с увеличением дальности до цели. Но в целом ЗРК получился неплохим для своего времени, и после принятия на вооружение в 1962 г. его устанавливали на серийно строившиеся большие противолодочные корабли (БПК) типа «Комсомолец Украины» (проекты 61, 61М, 61МП, 61МЭ), ракетные крейсеры (РКР) типа «Грозный» (проект 58) и «Адмирал Зозуля» (проект 1134), а также на модернизированные эсминцы проектов 56К, 56А и 57А.

В дальнейшем, в 1965-68 гг., комплекс М-1 прошел модернизацию, получив новую ракету В-601 с увеличенной до 22 км дальностью стрельбы, а в 1976 г. – еще одну, получив название «Волна-П», с улучшенной помехозащищенностью. В 1980 году, когда встала проблема защиты кораблей от низколетящих противокорабельных ракет, комплекс модернизировали еще раз, присвоив название «Волна-Н» (ракета В-601М). Усовершенствованная система управления обеспечивала поражение низколетящих целей, а также надводных целей. Таким образом ЗРК М-1 постепенно превратился в универсальный комплекс (УЗРК). По основным характеристикам и боевой эффективности комплекс «Волна» был аналогичен ЗРК «Tartar» ВМС США, несколько проигрывая его последним модификациям в дальности стрельбы.

В настоящее время комплекс «Волна-П» остался на единственном БПК проекта 61 «Сметливый» Черноморского флота, который в 1987-95 годах был модернизирован по проекту 01090 с установкой ПКРК «Уран» и переклассифицирован в СКР. Характеристики ЗРК «Волна» представлены в таблице 1.



Здесь стоит сделать небольшое отступление и сказать, что первоначально морские ЗРК в Советском ВМФ не имели строгой классификации. Но к 1960-м годам прошлого века в стране были широко развернуты работы по проектированию самых разных систем ПВО для надводных кораблей, и в итоге было решено классифицировать их по дальности стрельбы: свыше 90 км – стали называться комплексами дальнего действия (ЗРК ДД), до 60 км – ЗРК средней дальности (ЗРК СД), от 20 до 30 км – ЗРК ближнего действия (ЗРК БД) и комплексы с дальностью до 20 км относились к ЗРК самообороны (ЗРК СО).





ЗРК «Оса-М»

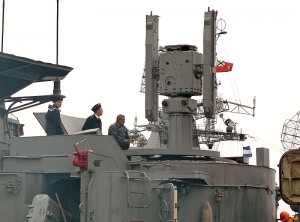

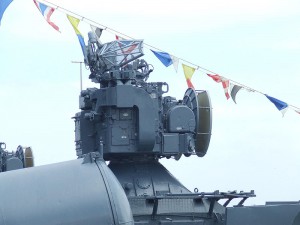

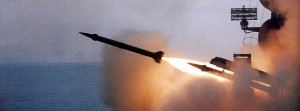

Первый советский морской ЗРК самообороны «Оса-М» (SA-N-4) был начат разработкой в НИИ-20 в 1960 году. Причем изначально он создавался сразу в двух вариантах – для армии («Оса») и для ВМФ и был предназначен как для поражения воздушных, так и морских целей (МЦ) на дальности до9 км. Главным конструктором был назначен В.П.Ефремов. Первоначально предполагалось оснастить ЗУР головкой самонаведения, но в то время реализовать такой способ было очень сложно, а сама ракета выходила слишком дорогой, так что в итоге была выбрана радиокомандная система управления. ЗРК «Оса-М» был полностью унифицирован по ракете 9МЗЗ с общевойсковым комплексом «Оса», а по системе управления – на 70%. Одноступенчатая с двухрежимным РДТТ ракета была сделана по аэродинамической схеме «утка», боевая часть (БЧ) оснащалась радиовзрывателем. Отличительной особенностью этого морского ЗРК стало размещение на едином антенном посту помимо станций сопровождения цели и передачи команд еще и собственной РЛС обнаружения воздушных целей 4Р33 с дальностью 25…50 км (в зависимости от высоты ВЦ). Таким образом, ЗРК имел возможность самостоятельного обнаружения целей и последующего их уничтожения, что уменьшало время реакции. В состав комплекса входила оригинальная ПУ ЗиФ-122: в нерабочем положении две стартовых направляющих убирались в специальный цилиндрический погреб («стакан»), где был размещен также боекомплект. При переходе в боевое положение пусковые направляющие поднималась вверх вместе с двумя ЗУР. Ракеты размещались в четырех вращающихся барабанах, по 5 в каждом.

Испытания комплекса проводились в 1967 году на опытовом судне ОС-24 проекта 33, которое было переоборудовано из легкого крейсера «Ворошилов» проекта 26-бис довоенной постройки. Затем ЗРК «Оса-М» испытывался на головном корабле проекта 1124 – МПК-147 до 1971 года. После многочисленных доводок в 1973 г. комплекс был принят на вооружение ВМФ СССР. Благодаря своим высоким характеристикам и удобству в эксплуатации, ЗРК «Оса-М» стал одной из наиболее массовых корабельных систем ПВО. Он устанавливался не только на больших надводных кораблях, таких как авианесущие крейсеры типа «Киев» (проект 1143), большие противолодочные корабли типа «Николаев» (проект 1134Б), сторожевые корабли (СКР) типа «Бдительный» (проект 1135 и 1135М), но и на кораблях небольшого водоизмещения, это уже упомянутые малые противолодочные корабли проекта 1124, малые ракетные корабли (МРК) проекта 1234 и опытный МРК на подводных крыльях проекта 1240. Кроме того, комплексом «Оса-М» были оснащены артиллерийские крейсеры «Жданов» и «Адмирал Сенявин», переоборудованные в крейсеры управления по проектам 68У1 и 68-У2, большие десантные корабли (БДК) типа «Иван Рогов» (проект 1174) и корабль комплексного снабжения «Березина» (проект 1833).

В 1975 году были начаты работы по модернизации комплекса до уровня «Оса-МА» со снижением минимальной высоты поражения целей с 50 до 25 м. В 1979 году модернизированный ЗРК «Оса-МА» был принят на вооружение ВМФ СССР и его стали устанавливать на большинство строящихся кораблей: ракетные крейсеры типа «Слава» (проекты 1164 и 11641), атомные ракетные крейсеры типа «Киров» (проект 1144), пограничные сторожевые корабли типа «Менжинский» (проект 11351), СКР проекта 11661К, МПК проекта 1124М и ракетные корабли со скегами проекта 1239. А в начале 1980-х годов была проведена вторая модернизация и комплекс, получивший обозначение «Оса-МА-2», стал способен поражать низколетящие цели на  высотах от 5 м. По своим характеристикам ЗРК «Оса-М» можно сравнить с французским корабельным комплексом «Crotale Naval», разработанным в 1978 г. и год спустя принятым на вооружение. «Crotale Naval» имеет более легкую ракету и выполнен на единой пусковой установке вместе со станцией наведения, но не имеет собственной РЛС обнаружения целей. В то же время ЗРК «Оса-М» значительно уступал американскому «Sea Sparrow» по дальности и огневой производительности и многоканальному английскому «Sea Wolf».

Сейчас ЗРК «Оса-МА» и «Оса-МА-2» остаются на вооружении ракетных крейсеров «Маршал Устинов», «Варяг» и «Москва» (проекты 1164, 11641), БПК «Керчь» и «Очаков» (проект 1134Б), четырех СКР проектов 1135, 11352 и 1135М, двух ракетных кораблей типа «Бора» (проект 1239), тринадцати МРК проектов 1134, 11341 и 11347, двух СКР «Гепард» (проект 11661К) и двадцати МПК проектов 1124, 1124М и 1124МУ. Характеристики ЗРК «Оса-М(МА)» представлены в таблице 4.





ЗРК М-11 «Шторм»



В 1961 году, ещё до завершения испытаний ЗРК «Волна», в НИИ-10 МСП под руководством главного конструктора Г.Н. Волгина специально для ВМФ была начата разработка универсального ЗРК М-11 «Шторм» (SA-N-3). Как и в предыдущих случаях, главным конструктором ракеты был П.Д.Грушин. Стоит отметить, что этому предшествовали работы, начатые еще в 1959 году, когда под обозначением М-11 создавался ЗРК для специализированного корабля ПВО проекта 1126, но они так и не были завершены. Новый комплекс предназначался для поражения высокоскоростных воздушных целей на всех (в том числе и сверхмалых) высотах на дальности до 30 км. При этом его основные элементы были аналогичны ЗРК «Волна», но имели увеличенные габариты. Стрельба могла вестись залпом из двух ракет, расчетный интервал между пусками составлял 50 сек. Двухбалочная стабилизированная пусковая установка тумбового типа Б-189 была выполнена с подпалубным устройством хранения и подачи боезапаса в виде двух ярусов по четыре барабана с шестью ЗУР в каждом. В дальнейшем были созданы пусковые установки Б-187 аналогичной конструкции, но с одноярусным хранением  ракет и Б-187А с конвейером на 40 ракет. Одноступенчатая ЗУР В-611 (индекс ГРАУ 4К60) имела РДТТ, мощную осколочную БЧ массой 150 кг и неконтактный взрыватель. Радиокомандная система управления стрельбой «Гром» включала антенный пост 4Р60 с двумя парами параболических антенн сопровождения цели и ракеты и антенной передачи команд. Кроме того, модернизированная система управления «Гром-М», созданная специально для БПК, позволяла управлять еще и ракетами противолодочного комплекса «Метель».

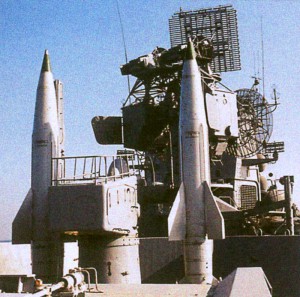

Испытания ЗРК «Шторм» проходил на опытовом корабле ОС-24, после чего поступил на вооружение в 1969 году. За счет мощной боевой части комплекс М-11 эффективно поражал не только воздушные цели с промахом до 40 м, но и небольшие корабли и катера в ближней зоне. Мощная РЛС управления позволяла устойчиво отслеживать на сверхмалых высотах малоразмерные цели и наводить на них ЗУР. Но при всех своих достоинствах «Шторм» оказался самым тяжелым ЗРК и мог размещаться только на кораблях водоизмещением более 5500 тонн. Им оснастили советские противолодочные крейсеры-вертолетоносцы «Москва» и «Ленинград» (проект 1123), авианесущие крейсеры типа «Киев» (проект 1143) и большие противолодочные корабли проектов 1134А и 1134Б.

В 1972 году был принят на вооружение модернизированный УЗРК «Шторм-М», который имел нижнюю границу зоны поражения меньше100 ми мог обстреливать маневрирующие ВЦ, в том числе и вдогон. Позднее, в 1980-1986 годах, состоялась еще одна модернизация до уровня «Шторм-Н» (ракета В-611М) с возможностью стрельбы по низколетящим противокорабельным ракетам (ПКР), но до развала СССР его успели установить лишь на некоторых БПК проекта 1134Б.

В целом ЗРК М-11 «Шторм» по своим возможностям находился на уровне своих зарубежных аналогов разработки тех же годов – американского ЗРК «Terrier» и английского «Sea Slag», но уступал комплексам, принятым на вооружение в конце 1960-х – начале 1970-х годов, так как они имели большую дальность стрельбы, меньшие массо-габаритные характеристики и полуактивную систему наведения.

До настоящего времени ЗРК «Шторм» сохранился на двух черноморских БПК – «Керчь» и «Очаков» (проект 1134Б), которые официально еще находятся в строю. Основные характеристики ЗРК «Шторм» представлены в таблицах 1 и 2.





ЗРК С-300Ф «Форт»



Первый советский многоканальный ЗРК дальнего действия, получивший обозначение С-300Ф «Форт» (SA-N-6), разрабатывался в НИИ «Альтаир» (бывший НИИ-10 МСП) с 1969 года согласно принятой программе создания комплексов ПВО с дальностью стрельбы до 75 км для войск ПВО и ВМФ СССР. Дело в том, что к концу 1960-х годов в ведущих западных странах появились более эффективные образцы ракетного оружия и стремление увеличить дальность стрельбы ЗРК была вызвана необходимостью поражения самолётов-носителей ПКР до применения ими этого оружия, а также желанием обеспечить возможность коллективной противовоздушной обороны соединения кораблей. Новые противокорабельные ракеты стали высокоскоростными, маневренными, имели малую радиолокационную заметность и увеличенное поражающее действие БЧ, поэтому существующие корабельные средства ПВО уже не могли обеспечивать надежную защиту, особенно при их массированном применении. В результате помимо увеличения дальности стрельбы на первое место также вышла задача резкого повышения огневой производительности ЗРК.

Как уже не раз было до этого, корабельный комплекс «Форт» создавался на базе ЗРК С-300 войск ПВО и имел во многом унифицированную с ним одноступенчатую ракету В-500Р (индекс 5В55РМ). Разработка обоих комплексов велась практически параллельно, что предопределило их схожие характеристики и предназначение: уничтожение высокоскоростных, маневренных и малоразмерных целей (в частности, ПКР «Tomahawk» и «Harpoon») во всех диапазонах высот от сверхмалых (менее 25 м) до практического потолка всех типов самолетов, уничтожение самолетов-носителей ПКР и постановщиков помех. Впервые в мире в ЗРК был реализован вертикальный старт ракет из транспортно-пусковых контейнеров (TПK), размещённых в установках вертикального пуска (УВП), и помехозащищенная многоканальная система управления, которая должна была одновременно сопровождать до 12 и обстреливать до 6 воздушных целей. Кроме того, обеспечивалось использование ракет и для эффективного поражения надводных целей в пределах радиогоризонта, что достигалось за счет мощной БЧ массой 130 кг. Для комплекса была разработана многофункциональная РЛС подсвета и наведения с фазированной антенной решеткой (ФАР), которая кроме наведения ЗУР обеспечивала и самостоятельный поиск ВЦ (в секторе 90×90 градусов). В системе управления был принят комбинированный метод наведения ЗУР: он осуществлялся по командам, для выработки которых использовались данные от РЛС комплекса, а уже на конечном участке – от полуактивного бортового радиопеленгатора ракеты. За счет использования в РДТТ новых компонентов топлива удалось создать ЗУР с меньшей стартовой массой, чем у комплекса «Шторм», но при этом почти втрое большей дальностью стрельбы. Благодаря применению УВП расчетный интервал между пусками ЗУР удалось довести до 3 сек. и сократить время подготовки к стрельбе. ТПК с ракетами размещались в подпалубных пусковых установках барабанного типа по восемь ракет в каждой. Согласно тактико-техническому заданию для снижения количества отверстий в палубе каждый барабан имел один пусковой люк. После запуска и схода ракеты барабан автоматически поворачивался и выводил на линию старта следующую ракету. Такая «револьверная» схема привела к тому, что УВП получилась сильно перетяжеленной и стала занимать большой объем.

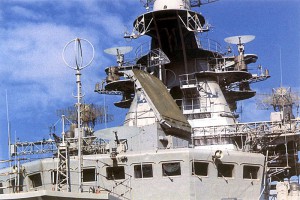

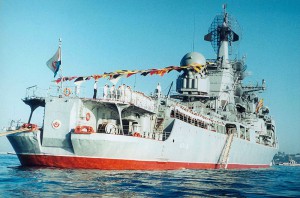

Испытания комплекса «Форт» проводились на БПК «Азов», который был достроен по проекту 1134БФ в 1975 году. На нем были размещены шесть барабанов в составе ПУ Б-203 на 48 ракет. Во время испытаний выявились трудности с отработкой программ математического обеспечения и с доводкой аппаратуры комплекса, характеристики которого первоначально не дотягивали до заданных, так что испытания затянулись. Это привело к тому, что еще недоведенный ЗРК «Форт» стали устанавливать на серийно строившиеся ракетные крейсеры типа «Киров» (проект 1144) и типа «Слава» (проект 1164), а его доводкой занимались уже в процессе эксплуатации. При этом атомные РКР проекта 1144 получили пусковую установку Б-203А из 12 барабанов (96 ракет), а газотурбинные проекта 1164 – ПУ Б-204 из 8 барабанов (64 ракеты). Официально ЗРК «Форт» был принят на вооружение лишь в 1983 году.

Отдельные неудачные решения при создании комплекса С-300Ф «Форт» привели к большим габаритам и массе его системы управления и пусковых установок, из-за чего размещение этого ЗРК стало возможным лишь на кораблях со стандартным водоизмещением более 6500 тонн. В США примерно в то же время была создана многофункциональная система «Aegis» с ракетами «Standard 2», а затем и «Standard 3», где при схожих характеристиках были применены более удачные решения, которые значительно повысили распространимость, особенно после появления в 1987 году УВП Mk41 сотового типа. И сейчас система корабельного базирования «Aegis» состоит на вооружении кораблей США, Канады, Германии, Японии, Кореи, Нидерландов, Испании, Тайваня, Австралии и Дании.

К концу 1980-х годов для комплекса «Форт» была разработана новая ракета 48Н6, разработанная в КБ «Факел». Она была унифицирована с системой войск ПВО С-300ПМ и имела дальность стрельбы увеличенную до120 км. Новыми ракетами были оснащены атомные РКР типа «Киров», начиная с третьего корабля серии. Правда имевшаяся на них система управления допускала дальность лишь93 км. Также в 1990-х годах комплекс «Форт» предлагался инозаказчикам в экспортном исполнении под названием «Риф». В дальнейшем был разработан модернизированный вариант ЗРК, получивший название «Форт-М», имеющий более легкий антенный пост и систему управления, реализовывавшую максимальную дальность стрельбы ЗУР. Его единственный экземпляр был установлен на атомном РКР «Петр Великий» проекта 11442 (четвертый корабль в серии). Кроме этого корабля ЗРК «Форт» также остается на вооружении ракетных крейсеров «Маршал Устинов», «Варяг» и «Москва» (проекты 1164, 11641). Характеристики модификаций ЗРК «Форт» представлены в таблицах 2 и 3.

Сообщалось, что в ближайшей перспективе возможна дальнейшая модернизация ЗРК «Форт» с использованием менее габаритных зенитных ракет 9М96 разработки КБ «Факел», разработанных для сухопутного комплекса ПВО «Витязь» и корабельного «Редут». Это позволило бы не только на порядок повысить эффективность комплекса, но и увеличить его боезапас в четыре раза.





ЗРК М-22 «Ураган»



Практически одновременно с комплексом «Форт» началась разработка корабельного ЗРК ближнего действия М-22 «Ураган» (SA-N-7) с дальностью стрельбы до 25 км. Проектирование велось с 1972 г. в том же НИИ «Альтаир», но под руководством главного конструктора Г.Н. Волгина. По традиции в комплексе использовалась ЗУР, унифицированная с армейским ЗРК «Бук» сухопутных войск, созданная в КБ «Новатор» (главный конструктор Л.В.Люльев). ЗРК «Ураган» предназначался для уничтожения самых разнообразных воздушных целей как на сверхмалых, так и на больших высотах, летящих с разных направлений. Для этого комплекс был создан по модульному принципу, что позволяло иметь на корабле-носителе требуемое число каналов наведения (до 12) и повышало боевую живучесть и простоту технической эксплуатации. Изначально предполагалось, что ЗРК «Ураган» будет устанавливаться не только на новых кораблях, но и заменять устаревший комплекс «Волна» при модернизации старых. Принципиальным отличием нового ЗРК  стала его система управления «Орех» с полуактивным наведением, в которой отсутствовали собственные средства обнаружения, а первичная информация о ВЦ поступала от общекорабельной РЛС. Наведение ракет осуществлялось с помощью радиолокационных прожекторов подсвета цели, от количества которых и зависела канальность комплекса. Особенностью такого способа являлось то, что запуск ЗУР был возможен только после захвата цели головкой самонаведения ракеты. Поэтому в комплексе использовалась однобалочная наводящаяся пусковая установка МС-196, что, в числе прочего, сократило и время перезаряжания по сравнению с ЗРК «Волна» и «Шторм», расчетный интервал между пусками был равен 12 сек. Подпалубный погреб с устройством хранения и подачи вмещал 24 ЗУР. Одноступенчатая ракета 9М38 имела двухрежимный РДТТ и осколочно-фугасную БЧ массой 70 кг, в которой использовался неконтактный радиовзрыватель для воздушных целей и контактный – для надводных.

Испытания комплекс «Ураган» проходил в 1976-82 годах на БПК «Проворный», который до этого был переоборудован по проекту 61Э с установкой нового ЗРК и РЛС «Фрегат».  В 1983 году комплекс был принят на вооружение и его стали устанавливать на строящиеся серией эскадренные миноносцы типа «Современный» (проект 956). А вот переоборудование больших противолодочных кораблей проекта 61 не было реализовано, в основном по причине большой стоимости модернизации. К моменту принятия на вооружение комплекс получил модернизированную ракету 9М38М1, унифицированную с ЗУР армейского комплекса ПВО «Бук-М1».

В процессе эксплуатации ЗРК «Ураган» выяснилось, что его огневая производительность сильно зависела от параметров поражаемой цели (высота полёта, размеры, ЭПР и т.д.), так как ГСН ракеты далеко не всегда могла быстро захватить отраженный сигнал станции подсвета. Поэтому на практике стрельбу на полную дальность почти не удавалось реализовать, что значительно снижало реальные боевые характеристики комплекса.

К 1990 году для корабельного ЗРК «Ураган» и армейского «Бук-М2» была создана и испытана еще более совершенная ракета – 9М317. Она могла более эффективно сбивать крылатые ракеты и имела увеличенную до 45 км дальность стрельбы. К тому времени наводимые балочные пусковые установки стали анахронизмом, так как и у нас и за рубежом уже давно имелись комплексы с вертикальным пуском ракет. В связи с этим были начаты работы по новому ЗРК «Ураган-Торнадо» с усовершенствованной ракетой 9М317М вертикального старта, оснащенной новой головкой самонаведения, позволяющей захватывать сигнал от цели на траектории уже после пуска, новым РДТТ и газодинамической системой для склонения в сторону цели после запуска. Этот комплекс должен был иметь УВП сотового типа, а испытания планировалось провести на БПК «Очаков» проекта 1134Б, но по экономическим причинам планам не суждено было сбыться. Тем не менее, работы были продолжены и в 2004 году Долгопрудненским научно-производственным предприятием на военно-морском салоне «Евронаваль-2004″ в Париже была представлена новая ракета вертикального старта 9М317МЭ, являющаяся экспортным вариантом ЗУР 9М317. Модульная пусковая установка рассчитана на размещение 12, 24 или 36 ракет в зависимости от водоизмещения носителя. В некоторых источниках «Ураган» с вертикальным стартом упоминается под условным названием «Ёж».

В конце 1990-х годов Россия заключила контракт с Китаем на постройку для него эскадренных миноносцев проекта 956Э, на которых стоял экспортный вариант комплекса М-22, получивший название «Штиль». С 1999 по 2005 годы Военно-Морским силам Китая были поставлены два корабля проекта 956Э и еще два – проекта 956ЭМ, вооруженные ЗРК «Штиль». Также этот комплекс был установлен на трёх индийских эсминцах типа «Дели» и шести специально строящихся в России с 2003 года для ВМС Индии экспортных фрегатах проекта 11356. С 2010 года начата серийная постройка аналогичных кораблей пр.11356Р и для российского флота.

В отечественном ВМФ к настоящему времени остались только 7 эсминцев проектов 956 и 956А, на которых стоит ЗРК «Ураган». Характеристики ЗРК «Ураган» и «Ураган-Торнадо» представлены в таблице 3.





ЗРК «Кинжал»



К началу 80-х годов прошлого века на вооружение флотов США и стран НАТО в массовых количествах стали поступать противокорабельные ракеты «Гарпун» и «Экзосет». Это вынудило руководство ВМФ СССР принять решение о скорейшем создании ЗРК самообороны нового поколения. Проектирование такого многоканального комплекса с высокой огневой производительностью, получившего название «Кинжал» (SA-N-9) начались в 1975 году в НПО «Альтаир» под руководством С.А.Фадеева. Зенитная ракета 9М330-2 разрабатывалась в КБ «Факел» под руководством П.Д.Грушина и была унифицирована с самоходным ЗРК «Тор» сухопутных войск, который создавался практически одновременно с «Кинжалом». При разработке комплекса для получения высоких характеристик использовались принципиальные схемные решения корабельного ЗРК дальнего действия «Форт»: многоканальная РЛС с фазированной антенной решеткой с электронным управлением луча, вертикальный старт ЗУР из ТПК, пусковая установка «револьверного» типа на 8 ракет. А для повышения автономности комплекса аналогично ЗРК «Оса-М» в состав системы управления была включена собственная РЛС кругового обзора, размещенная на едином антенном посту 3Р95. В ЗРК использовалась радиокомандная система наведения ЗУР, отличавшаяся высокой точностью. В пространственном секторе 60×60 градусов комплекс способен вести одновременный обстрел 4-х ВЦ 8-ю ракетами. Для повышения помехозащищённости в состав антенного поста была включена телевизионно-оптическая система сопровождения. Одноступенчатая зенитная ракета 9М330-2 имеет двухрежимный РДТТ и оснащена газодинамической системой, которая после вертикального старта склоняет ЗУР в сторону цели. Расчетный интервал между пусками составляет всего 3 сек. В состав комплекса могут входить 3-4 барабанных пусковых установки 9С95.

Испытания ЗРК «Кинжал» проходили с1982 г. на малом противолодочном корабле МПК-104, достроенном по проекту 1124К. Значительная сложность комплекса привела к тому, что его отработка сильно затянулась, и лишь к 1986 году он был принят на вооружение. В результате часть кораблей ВМФ СССР, на которые должен был устанавливаться ЗРК «Кинжал», его не получила. Это, например, относится к БПК типа «Удалой» (проект 1155) – первые корабли этого проекта сдавались флоту без ЗРК, последующие оснащались лишь одним комплексом и только на последних кораблях устанавливались оба ЗРК в полной комплектации. Не получили ЗРК «Кинжал» авианесущий крейсер «Новороссийск» (проект 11433) и атомные РКР «Фрунзе» и «Калинин» (проект 11442), на них лишь зарезервировали необходимые места. Помимо вышеупомянутых БПК проекта 1155 комплекс «Кинжал» получили на вооружение также БПК «Адмирал Чабаненко» (проект 11551), авианесущие крейсеры «Баку» (проект 11434) и «Тбилиси» (проект 11445), атомный ракетный крейсер «Петр Великий» (проект 11442), сторожевые корабли типа «Неустрашимый» (проект 11540). Кроме того, он планировался к установке на авианесущих кораблях проектов 11436 и 11437, которые так и не были достроены. Несмотря на то, что изначально в техзадании на комплекс требовалось уложиться в массо-габаритные характеристики ЗРК самообороны «Оса-М», добиться этого не удалось. Это повлияло на распространимость комплекса, так как его можно было разместить лишь на кораблях водоизмещением более 1000…1200 тонн.

Если сравнивать ЗРК «Кинжал» с зарубежными аналогами того же времени, например модифицированные под УВП комплексы «Sea Sparrow» ВМС США или «Sea Wolf 2» ВМС Великобритании, то можно увидеть, что по своим основным характеристикам первому он уступает, а со вторым находится на одном уровне. Однако за высокие характеристики пришлось заплатить большой сложностью ЗРК и его дороговизной.

Сейчас в строю ВМФ России находятся следующие корабли, несущие ЗРК «Кинжал»: 8 БПК проектов 1155 и 11551, атомный РКР «Петр Великий» (проект 11442), авианесущий крейсер «Кузнецов» (проект 11435) и два СКР проекта 11540. Также этот комплекс под названием «Клинок» предлагался инозаказчикам. Характеристики ЗРК «Кинжал» представлены в таблице 4.





ЗРК «Полимент-Редут»



В 1990-х годах для замены в войсках ПВО модификаций ЗРК С-300 были начаты работы над новой системой С-400 «Триумф». Головным разработчиком стало Центральное конструкторское бюро «Алмаз», а ракеты создавались в МКБ «Факел». Особенностью нового ЗРК должно было стать то, что он мог использовать все типы зенитных ракет предыдущих модификаций С-300, а также новые ЗУР 9М96 и 9М96М уменьшенных габаритов с дальностью до 50 км. Последние имеют принципиально новую БЧ с управляемым полем поражения, могут использовать режим сверхманевренности и оснащены активной радиолокационной головкой самонаведения на конечном участке траектории. Они способны уничтожать все существующие и перспективные аэродинамические и баллистические воздушные цели с высокой эффективностью. На базе ракет 9М96 было решено создать отдельный комплекс ПВО, получивший название «Витязь», а уже на его основе началась разработка корабельного ЗРК «Полимент-Редут», использующего те же ракеты. Этот комплекс планировался к установке на сторожевой корабль нового поколения «Новик» (проект 12441), начатый постройкой в 1997 году. Однако испытания С-400 сильно затянулись, и он был официально принят на вооружение лишь в 2007 году. Отработка же ракет 9М96к тому времени еще не была завершена. Так что СКР «Новик», фактически оставшийся без ПВО и некоторых других систем, доведение которых не было завершено, да еще и без должного финансирования, долгое время простоял у стенки завода. А в дальнейшем было решено достроить его как учебный корабль.

В настоящее время комплекс «Редут» с ЗУР 9М96 и 9М100 планируется к установке на строящиеся серией корветы типа «Стерегущий» (проект 20380, головной в строю с 2008 г.) и перспективные фрегаты типа «Горшков» (проект 22350, головной заложен в 2006 г.). Правда, ввиду того что испытания ЗРК так и не закончены, головной корабль проекта 20380 вошел в строй без ЗРК, вместо которого установили ракетно-артиллерийский комплекс «Кортик».

Предположительные основные характеристики ЗРК «Полимент-Редут» представлены в таблице 5.





Комбинированные ракетно-артиллерийские комплексы ПВО



Помимо ракетных систем ПВО в СССР также велись работы и над комбинированными ракетно-артиллерийскими системами. Так, к началу 1980-х годов в тульском КБ Приборостроения для сухопутных войск была создана зенитная самоходная установка 2С6 «Тунгуска», вооруженная 30-мм автоматами и двухступенчатыми зенитными ракетами. Это был первый в мире серийный зенитный ракетно-артиллерийский комплекс (ЗРАК). Именно на его базе и было решено разработать корабельный зенитный комплекс ближнего рубежа, который бы мог эффективно уничтожать ВЦ (в том числе ПКР) в мертвой зоне ЗРК и заменил бы собой малокалиберные зенитные автоматы. Разработка комплекса, получившего обозначение 3М87 «Кортик» (CADS-N-1), была поручена тому же КБ Приборостроения, руководство осуществлял генеральный конструктор А.Г.Шипунов. Комплекс включал в себя модуль управления с РЛС обнаружения низколетящих целей и от 1 до 6 боевых модулей. Каждый боевой модуль был выполнен в виде башенной платформы кругового вращения, на которой размещались: два 30-мм автомата АО-18 с вращающимся блоком из 6 стволов, магазины для 30-мм патронов с беззвеньевой подачей, две пакетные ПУ по 4 ракеты в контейнерах, радиолокационная станция сопровождения цели, станция наведения ракет, телевизионно-оптическая система, приборная часть. В подбашенном отделении размещался дополнительный боезапас на 24 ЗУР. Зенитная двухступенчатая ракета 9М311 (западное обозначение SA-N-11) с радиокомандным наведением имела РДТТ и осколочно-стержневую БЧ. Она была полностью унифицирована с сухопутным комплексом «Тунгуска». Комплекс был способен поражать малоразмерные маневрирующие воздушные цели на дальностях от 8 до 1,5 км и затем последовательного достреливать их 30-мм автоматами. Отработка ЗРАК «Кортик» проходила с 1983 года на специально переоборудованном по проекту 12417 ракетном катере типа «Молния». Проведенные испытания с боевыми стрельбами показали, что в течении одной минуты комплекс способен последовательно обстрелять до 6 воздушных целей. При этом для целеуказания обязательно требовалась РЛС типа «Позитив» либо аналогичная РЛС комплекса «Кинжал». В 1988 году «Кортик» был официально принят на вооружение кораблей ВМФ СССР. Его установили на авианесущих крейсерах проектов 11435, 11436, 11437 (последние два так и не достроили), на двух последних атомных РКР проекта 11442, одном БПК проекта 11551 и двух СКР проекта 11540. Хотя изначально планировалось также заменять этим комплексом артиллерийские установки АК-630 на других кораблях, сделано этого не было из-за возросших более чем в два раза габаритов боевого модуля.

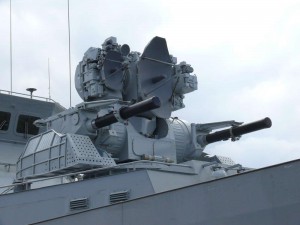

К моменту появления в ВМФ СССР комплекса «Кортик» прямых зарубежных аналогов ему не было. В других странах, как правило, артиллерийские и ракетные системы создавались отдельно. По ракетной части советский ЗРАК можно сравнить с ЗРК самообороны RAM, принятым на вооружение в 1987 году (совместная разработка ФРГ, США и Дании). Западный комплекс имеет превосходство в огневой производительности в несколько раз, а его ЗУР оснащены комбинированными головками самонаведения.

К настоящему времени «Кортики» остались на только на пяти кораблях ВМФ России: авианесущем крейсере «Кузнецов», ракетном крейсере «Петр Великий», большом противолодочном корабле «Адмирал Чабаненко» и двух сторожевых кораблях типа «Неустрашимый». Кроме того, в 2007 году в состав флота вошел новейший корвет «Стерегущий» (проект 20380), на котором также был установлен комплекс «Кортик», причем по некоторым источникам – в модернизированном облегченном варианте «Кортик-М». По всей видимости, модернизация заключалась в замене приборной части на новую, использующую современную элементную базу.

В 1990-х годах ЗРАК «Кортик» предлагался на экспорт под названием «Каштан». В настоящее время из зарубежных стран он поставлен только в Китай вместе с двумя эскадренными миноносцами проекта 956ЭМ.



К 1994 году производство ЗРАК «Кортик» было полностью прекращено. Однако в этом же году в ЦНИИ «Точмаш» совместно с КБ «Аметист» был начат разработкой новый комплекс, получивший обозначение 3М89 «Палаш» (CADS-N-2). При его создании были использованы основные схемные решения «Кортика». Принципиальным отличием является новая помехозащищенная система управления на основе малогабаритной цифровой вычислительной машины и оптико-электронная станция наведения «Шар» с телевизионным, тепловизионным и лазерным каналами. Целеуказание может осуществляться от общекорабельных средств обнаружения. В состав боевого модуля А-289 входят два усовершенствованных 30-мм 6-ствольных автомата АО-18КД, две пакетные пусковые установки для 4 ЗУР каждая и станция наведения. Зенитная ракета 9М337 «Сосна-Р» – двухступенчатая, с твердотопливным двигателем. Наведение на цель на начальном участке осуществляется по радиолучу, а затем – по лучу лазера. Полигонные испытания ЗРАК «Палаш» проходили в Феодосии, а в 2005 году он был установлен на ракетном катере Р-60 типа «Молния» (проект 12411). Отработка комплекса продолжалась с перерывами до 2007 года, после чего он был официально принят на вооружение для опытной эксплуатации. Правда испытания проходила только артиллерийская часть боевого модуля, а зенитными ракетами «Сосна-Р» его предполагалось оснастить уже в рамках экспортного варианта «Пальма», который предлагался инозаказчикам. В дальнейшем работы по этой теме были свернуты, боевой модуль с катера снят, а внимание флота было переключено на новый ЗРАК.

Согласно некоторым сообщениям, новый комплекс, получивший название «Палица», разрабатывает КБ Приборостроения в инициативном порядке на базе самоходной установки ПВО «Панцирь-С1» (принята на вооружение в 2010 г.). Подробной информации по этому ЗРАК очень мало, только достоверно известно, что в его составе будут те же 30-мм автоматы АО-18КД, двухступенчатые гиперзвуковые зенитные ракеты 57Э6 (дальность до 20 км) и собственная трехкоординатная станция кругового обзора. Система наведения – радиокомандная, в состав системы управления входит РЛС сопровождения целей с фазированной антенной решеткой и оптико-электронная станция. Сообщалось, что комплекс имеет очень высокую огневую производительность и способен обстрелять до 10 целей в минуту. Не исключено, что он будет установлен на строящемся фрегате «Горшков» проекта 22350. Характеристики зенитных ракетно-артиллерийских комплексов представлены в таблице 6.





ЗРК сверхмалой дальности



Ведя разговор о корабельных системах ПВО, необходимо также упомянуть и о переносных зенитных ракетных комплексах, запускаемых с плеча. Дело в том, что с начала 1980-х годов на многих боевых кораблях малого водоизмещения и катерах ВМФ СССР в качестве одного из средств обороны от авиации противника использовались обычные армейские ПЗРК типов «Стрела-2М», «Стрела-3», а затем – «Игла-1», «Игла» и «Игла-С» (все разработаны в КБ Машиностроения). Это было вполне естественным решением, так как ракетное оружие ПВО для таких кораблей не является важным, а размещение полноценных комплексов на них невозможно из-за больших габаритов, массы и стоимости. Как правило, на малых кораблях пусковые установки и сами ракеты хранились в отдельном помещении, а при необходимости расчет приводил их в боевое положение и занимал определенные заранее места на палубе, откуда должен был вести огонь. На подводных лодках также предусматривалось хранение ПЗРК для защиты от авиации в надводном положении.

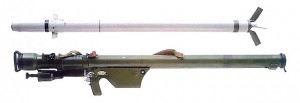

Помимо этого для флота были разработаны и тумбовые установки типа МТУ на 2 или 4 ЗУР. Они значительно повышали возможности ПЗРК, так как позволяли последовательно вести обстрел воздушной цели несколькими ракетами. Оператор осуществлял наведение ПУ по азимуту и углу места вручную. Такими установками была вооружена значительная часть кораблей ВМФ СССР – от катеров до больших десантных кораблей, а также большинство кораблей и судов вспомогательного флота.

По своим тактико-техническим характеристикам советские переносные зенитные ракетные комплексы, как правило, не уступали западным образцам, а в чем-то даже их превосходили.

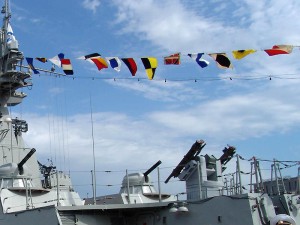

В 1999 году в КБ «Альтаир-Ратеп» совместно с другими организациями были начаты работы по теме «Гибка». Флоту требовался легкий зенитный комплекс, использующий ракеты от ПЗРК, но с дистанционным управлением и современными приборами прицеливания, так как ручное применение переносных ЗРК в корабельных условиях далеко не всегда возможно. В 2001-2002 годах был создан и испытан первый образец ЗРК сверхмалой дальности, использующий узлы от готовых изделий, выпускаемых предприятиями российской оборонки. В ходе испытаний были решены вопросы наведения ЗУР на цель в условиях качки и реализована возможность стрельбы залпом из двух ракет по одной цели. В 2003 году была создана турельная установка «Гибка-956», которую предполагалось установить для испытаний на один из эсминцев проекта 956, но по финансовым причинам это не было реализовано.

В 2005 году по заданию ВМФ в ОАО «Ратеп» под руководством главного конструктора А.А.Жильцова была начата разработка комплекса сверхмалой дальности «Комар», использующего ракеты от ПЗРК «Игла». При этом использовались наработки по теме «Гибка». После испытаний одна пусковая установка 3М47 была смонтирована на малом артиллерийском корабле «Астрахань» (проект 21630, вошел в строй в 2006 г.). В настоящее время еще одна ПУ «Комар-Гибка» устанавливается на модернизируемом БПК «Адмирал Кулаков» (проект 1155), а в дальнейшем ей планируется оснащать малые боевые корабли и катера ВМФ России. Характеристики ЗРК «Комар-Гибка» представлены в таблице 5.





Основные характеристики корабельных зенитных ракетных комплексов ВМФ СССР и России

 Таблица 1

Наименование ЗРК

М-1 «Волна»

М-1 «Волна»

М-11 «Шторм»

Год принятия на вооружение

1962

1968

1969

Западное обозначение

SA-N-1A

SA-N-1B

SA-N-3A

Дальность стрельбы, м:

- минимальная

4000

4000

6000

- максимальная

15000

22000

33500

Досягаемость по высоте, м:

- минимальная

100

100

100

- максимальная

10000

14000

25000

Канальность по цели

1

1

1

Канальность по ракете

2

2

2

Наименование ракеты

В-600

В-601

В-611

Количество ступеней

2

2

1

Тип двигателя

РДТТ

РДТТ

РДТТ

Стартовая масса ЗУР, кг

923

980

1840

Габариты ЗУР, м:

- длина

5,89

5,95

6,17

- диаметр

0,38 / 0,55

0,38 / 0,55

0,65

Макс. скорость ЗУР, м/сек.

~700

730

900

Макс. скорость цели, м/сек.

600

700

800

Тип БЧ

ОФ с ГПЭ

ОФ с ГПЭ

ОФ

Масса БЧ, кг

60

72

125

Тип системы наведения

радиокомандная

радиокомандная

радиокомандная

Система управления

«Ятаган»

«Ятаган»

«Гром», «Гром-М»

Обозначение АП

4Р90

4Р90

4Р60

Дальн. сопровождения цели, км

36…42

36…42

50

Обозначение ПУ

ЗиФ-101

ЗиФ-101 или 102

Б-189 / Б-187 / Б-192

Тип ПУ

тумбовая,

наводимая

тумбовая,

наводимая

тумбовая,

наводимая

Количество направляющих

2

2

2

Боезапас на одну ПУ, ракет

16

16 или 32

48 / 24 / 40

Интервал между пусками, сек

50

30

50





 Таблица 2

Наименование ЗРК

М-11 «Шторм-Н»

С-300Ф «Форт»

С-300Ф «Форт»

Год принятия на вооружение

1980

1983

1990

Западное обозначение

SA-N-3B

SA-N-6A

SA-N-6B

Дальность стрельбы, м:

- минимальная

6000

5000

5000

- максимальная

35000

75000

93000

Досягаемость по высоте, м:

- минимальная

100

25

25

- максимальная

25000

25000

25000

Канальность по цели

1

6

6

Канальность по ракете

2

12



Наименование ракеты

В-611М

В-500Р

48Н6

Количество ступеней

1

1

1

Тип двигателя

РДТТ

РДТТ

РДТТ

Стартовая масса ЗУР, кг

1840

1665

1900

Габариты ЗУР, м:

- длина

6,17

7,25

7,5

- диаметр

0,65

0,51

0,52

Макс. скорость ЗУР, м/сек.

900

2000

3000

Макс. скорость цели, м/сек.

800

1300

2800

Тип БЧ

ОФ

ОФ

ОФ

Масса БЧ, кг

125

133

143

Тип системы наведения

радиокомандная

радиокомандная с сопровождением через ракету

Система управления

«Гром-М»

«Форт»

«Форт»

Обозначение АП

4Р60

-

-

Дальн. сопровождения цели, км

50

-

-

Обозначение ПУ

Б-187 / Б-192

Б-203 / Б-204 / Б-203А

Б-204 / Б-203А

Тип ПУ

тумбовая,

наводимая

УВП,

барабанная

УВП,

барабанная

Количество направляющих

2

6 / 8 / 12

8 / 12

Боезапас на одну ПУ, ракет

24 / 40

48 / 64 / 96

64 / 96

Интервал между пусками, сек

50

3

3





Таблица 3

Наименование ЗРК

С-300ФМ «Форт-М»

М-22 «Ураган»

«Ураган-Торнадо»

Год принятия на вооружение

1990-е

1983

2000-е (разработка)

Западное обозначение

SA-N-6C

SA-N-7

-

Дальность стрельбы, м:

- минимальная

8000

3500

2500

- максимальная

120000

25000

 45000

Досягаемость по высоте, м:

- минимальная

10

10

 5

- максимальная

25000

15000

 20000

Канальность по цели

6

6

 -

Канальность по ракете

12

12…18

 -

Наименование ракеты

48Н6Е2

9М38(М)

9М317М

Количество ступеней

1

1

1

Тип двигателя

РДТТ

РДТТ

РДТТ

Стартовая масса ЗУР, кг

1800

690

 -

Габариты ЗУР, м:

- длина

7,5

5,55

 -

- диаметр

0,52

0,4

Макс. скорость ЗУР, м/сек.

3000

1100

 1550

Макс. скорость цели, м/сек.

2800

850

1200

Тип БЧ

ОФ

ОФ

ОФ

Масса БЧ, кг

143

70

-

Тип системы наведения

радиокомандная

с полуактивным

самонаведением

полуактивная

радиолокационная

полуактивная

радиолокационная

инерциальная

Система управления

«Форт-М»

3Р90 «Орех»

«Торнадо»

Обозначение АП

-

ОП-3

-

Дальн. сопровождения цели, км

-

-

-

Обозначение ПУ

Б-203А

МС-196

3С90

Тип ПУ

УВП,

барабанная

станковая,

наводимая

УВП,

сотовая

Количество направляющих

6

1

36

Боезапас на одну ПУ, ракет

46

24

36

Интервал между пусками, сек

4

12

1…2





Таблица 4

Наименование ЗРК

«Оса-М»

«Оса-МА-2»

«Кинжал»

Год принятия на вооружение

1973

1980-е

1986

Западное обозначение

SA-N-4A

SA-N-4C

SA-N-9

Дальность стрельбы, м:

- минимальная

1500

1500

1500

- максимальная

9000

10000

12000

Досягаемость по высоте, м:

- минимальная

50

5

10

- максимальная

6000

6000

6000

Канальность по цели

1

1

4

Канальность по ракете

2

2

8

Наименование ракеты

9М33

9М33

9М330-2

Количество ступеней

1

1

1

Тип двигателя

РДТТ

РДТТ

РДТТ

Стартовая масса ЗУР, кг

127

127

165

Габариты ЗУР, м:

- длина

3,15

3,15

3,1

- диаметр

0,21

0,21

0,35

Макс. скорость ЗУР, м/сек.

800

800

850

Макс. скорость цели, м/сек.

420

~500

700

Тип БЧ

ОФ

ОФ

ОФ

Масса БЧ, кг

15

15

14,5

Тип системы наведения

радиокомандная

радиокомандная

радиокомандная

Система управления

4Р33

4Р33

3Р95

Обозначение АП

-

-

К-12-1

Дальн. сопровождения цели, км

25…50

25…50

45

Обозначение ПУ

ЗиФ-122

ЗиФ-122

СМ-9

Тип ПУ

балочная, выдвижная, наводимая

УВП,

барабанная

Количество направляющих

2

2

4…8

Боезапас на одну ПУ, ракет

20

20

32…64

Интервал между пусками, сек

30

30

3





Таблица 5

Наименование ЗРК

«Полимент-Редут»

«Комар-Гибка»

Год принятия на вооружение

2000-е (разработка)

2006

Западное обозначение

-

-

Дальность стрельбы, м:

- минимальная

1000

500

- максимальная

5000 / 135000

6000

Досягаемость по высоте, м:

- минимальная

5

5

- максимальная

20000 / 35000

3500

Канальность по цели

-

1

Канальность по ракете

-

2

Наименование ракеты

9М96 / 9М96М

9М342

Количество ступеней

1

1

Тип двигателя

РДТТ

РДТТ

Стартовая масса ЗУР, кг

333 / 420

11,7

Габариты ЗУР, м:

- длина

-

1,63

- диаметр

-

0,072

Макс. скорость ЗУР, м/сек.

-

570

Макс. скорость цели, м/сек.

750 / 1000

320…400

Тип БЧ

направленная

ОФ

Масса БЧ, кг

24

2,5

Тип системы наведения

радиокомандная

с радиолокационным

самонаведением

пассивная

инфракрасная

Система управления

-

нет

Обозначение АП

-

нет

Дальн. сопровождения цели, км

-

визуально с 12-15

Обозначение ПУ

-

3М47

Тип ПУ

УВП,

сотовая

турельная,

наводимая

Количество направляющих

16

4…8

Боезапас на одну ПУ, ракет

16

4…8

Интервал между пусками, сек

-

 -



 Таблица 6

Основные характеристики корабельных зенитных ракетно-артиллерийских комплексов ВМФ СССР и России

Наименование ЗРАК

3М87 «Кортик»

3М89 «Палаш»

«Палица»

Год принятия на вооружение

1988

2005 (испытания)

2010 (разработка)

Западное обозначение

CADS-N-1

CADS-N-2

-

Дальность стрельбы, м:

- ракетами

1500…8000

1300…8000

1200…20000

- 30-мм автоматами

500…3000

500…3000

500…4000

Досягаемость по высоте, м:

- ракетами

10…4000

5…6000

5…15000

- 30-мм автоматами

5…1500

5…1500

5…1500

Канальность по цели

1

1

1

Интервал между пусками, сек

8…10

-

-

Темп стрельбы автоматами, выстр./мин

10000

10000

10000

Наименование ракеты

9М311

9М337 «Сосна-Р»

57Э6

Количество ступеней

2

2

2

Тип двигателя

РДТТ

РДТТ

РДТТ

Стартовая масса ЗУР, кг

60

30

74,5

Габариты ЗУР, м:

- длина

2,63

2,32

3,2

- диаметр

0,17

0,13 / 0,072

0,09 / 0,076

Макс. скорость ЗУР, м/сек.

900

900

1300

Макс. скорость цели, м/сек.

700

700

1000

Тип БЧ

осколочно-стержневая

осколочно-стержневая

стержневая

Масса БЧ, кг

9

5

20

Тип системы наведения

радиокомандная

по лучу лазера

радиокомандная

Количество направляющих ЗУР

8

8

-

Боезапас на одну ПУ, ракет

24

-

-

Обозначение 30-мм автоматов

АО-18

АО-18КД

АО-18КД

Количество стволов

2 х 6

2 х 6

2 х 6




Поделиться в социальных сетях:
Опубликовать в Одноклассники
Опубликовать в Facebook
Опубликовать в Яндекс
Опубликовать в Google Plus
Опубликовать в LiveJournal
Опубликовать в Google Buzz
Опубликовать в Мой Мир


При использовании опубликованных здесь материалов с пометкой «предоставлено автором/редакцией» и «специально для "Отваги"», гиперссылка на сайт www.otvaga2004.ru обязательна!


Первый сайт «Отвага» был создан в 2002 году по адресу otvaga.narod.ru, затем через два года он был перенесен на otvaga2004.narod.ru и проработал в этом виде в течение 8 лет. Сейчас, спустя 10 лет с момента основания, сайт переехал с бесплатного хостинга на новый адрес otvaga2004.ru
